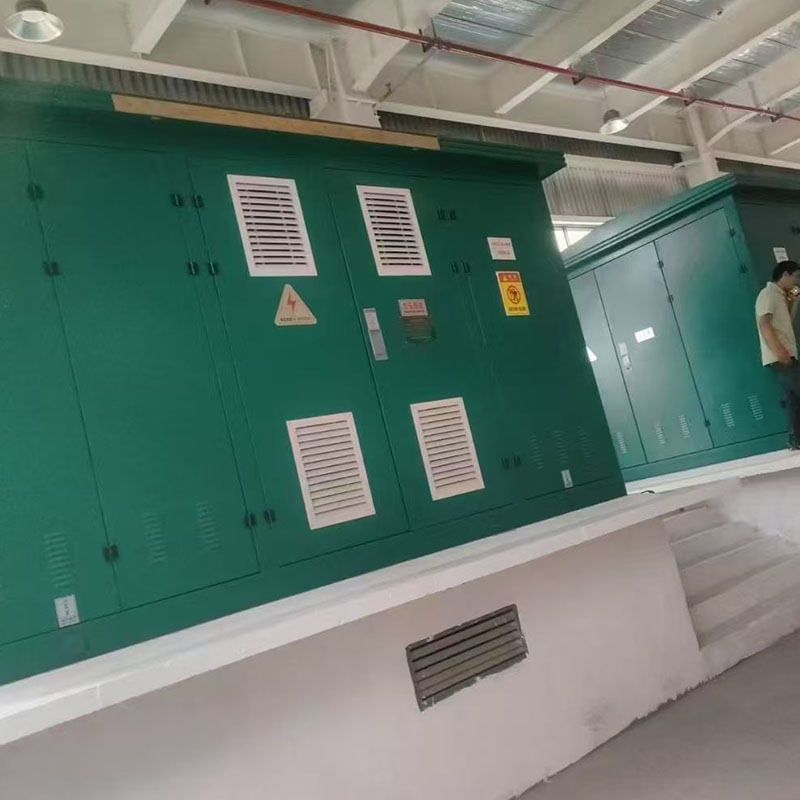

Gardu Induk Pracetak Tipe Eropa / Trafo Gabungan ZGS

Ikhtisar Produk

ZGS12 Transformator Pemasangan Bantalan Tipe Amerika adalah peralatan distribusi daya prefabrikasi luar ruangan terintegrasi yang dikembangkan secara independen oleh Mingtuo Electric. Ini mengintegrasikan sakelar beban tegangan tinggi, sekering plug-in sensitivitas ganda, transformator terendam oli, dan kabinet keluar bertegangan rendah ke dalam satu tangki oli bersegel bersama, mengadopsi desain terendam oli yang tersegel sepenuhnya & terisolasi sepenuhnya.

Teknologi ini mendukung mode catu daya jaringan cincin dan terminal tunggal, yang diterapkan secara luas dalam renovasi jaringan listrik perkotaan, komunitas perumahan, plaza komersial, pembangkit listrik fotovoltaik terdistribusi, kawasan industri, dan proyek pasokan listrik konstruksi sementara.

Keunggulan Produk Inti

Struktur Tangki Tunggal Terintegrasi Ultra-Kompak

Semua komponen proteksi tegangan tinggi dan badan transformator berbagi satu tangki minyak tertutup. Volume keseluruhan hanya 1/3~1/5 dari gardu induk kotak Eropa dengan kapasitas yang sama, sehingga sangat mengurangi penggunaan lahan dan biaya konstruksi sipil. Desain kotak tunggal yang terintegrasi menyederhanakan transportasi laut & darat serta penempatan pondasi di lokasi.

Isolasi Penuh & Keamanan Tinggi yang Aman untuk Sentuhan

Saluran masuk tegangan tinggi mengadopsi konektor kabel siku berinsulasi penuh; permukaan luar pemasangan kabel tidak memiliki elektrifikasi dan dapat disentuh untuk pengoperasian yang aman. Sekering cadangan pembatas arus sekering plug-in sensitivitas ganda mewujudkan perlindungan arus berlebih & kelebihan beban ganda, menghindari kelelahan peralatan. Desain grounding tiga titik menghilangkan bagian aktif yang terbuka untuk mencegah kecelakaan sengatan listrik.

Perawatan Rendah & Umur Panjang

Tangki oli yang tersegel sepenuhnya mengisolasi oli isolasi dari udara, memperlambat penuaan oli untuk pengoperasian bebas perawatan jangka panjang. Sekering & terminal kabel plug-in standar memungkinkan penggantian komponen yang rusak dengan cepat tanpa pembongkaran yang rumit. Penutup baja canai dingin dengan lapisan elektrostatik luar ruangan anti-korosi beradaptasi dengan hujan, debu, lingkungan luar ruangan dengan kelembaban tinggi.

Kompartemen Tegangan Rendah yang Disesuaikan dan Fleksibel

Mendukung jaringan utama ring & skema pengkabelan catu daya tunggal terminal, mewujudkan peralihan daya yang mulus untuk meningkatkan keandalan catu daya. Kompartemen tegangan rendah memiliki banyak rel instalasi untuk MCCB, pengukur daya multi-fungsi, sakelar transfer otomatis ATS, dan modul kompensasi daya reaktif, yang sepenuhnya dapat disesuaikan sesuai dengan kebutuhan beban pengguna.

Inti Transformator Rugi Rendah

Trafo terendam oli internal mengadopsi inti lembaran baja silikon putaran langkah, menampilkan kehilangan tanpa beban yang rendah, kebisingan pengoperasian yang rendah, dan ketahanan arus pendek & beban berlebih yang kuat. Hal ini memungkinkan pengoperasian beban berlebih dalam jangka waktu lama tanpa memperpendek masa pakai, stabil untuk skenario industri beban berat yang berkelanjutan.

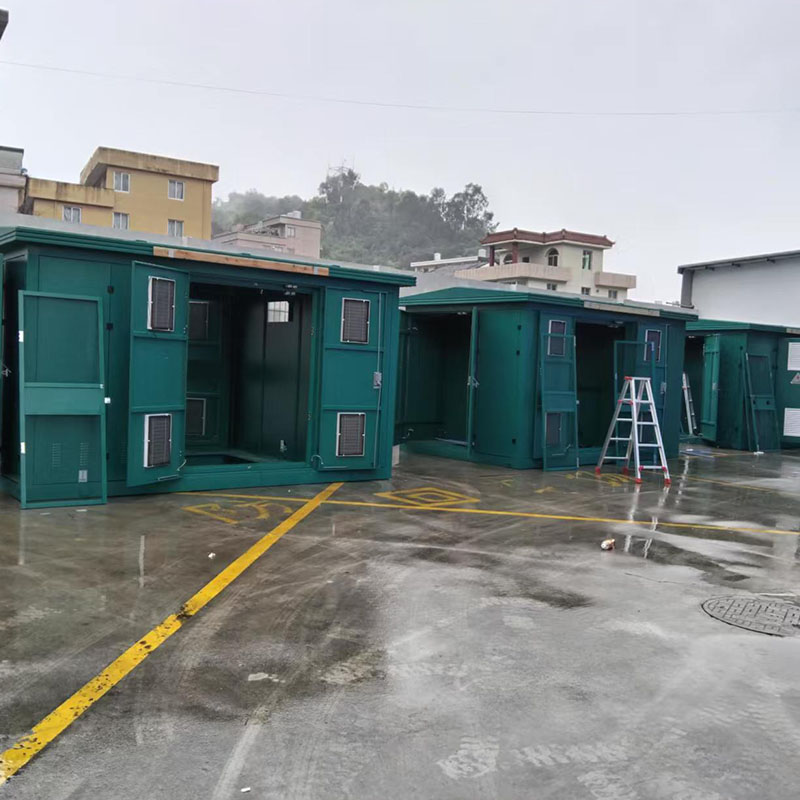

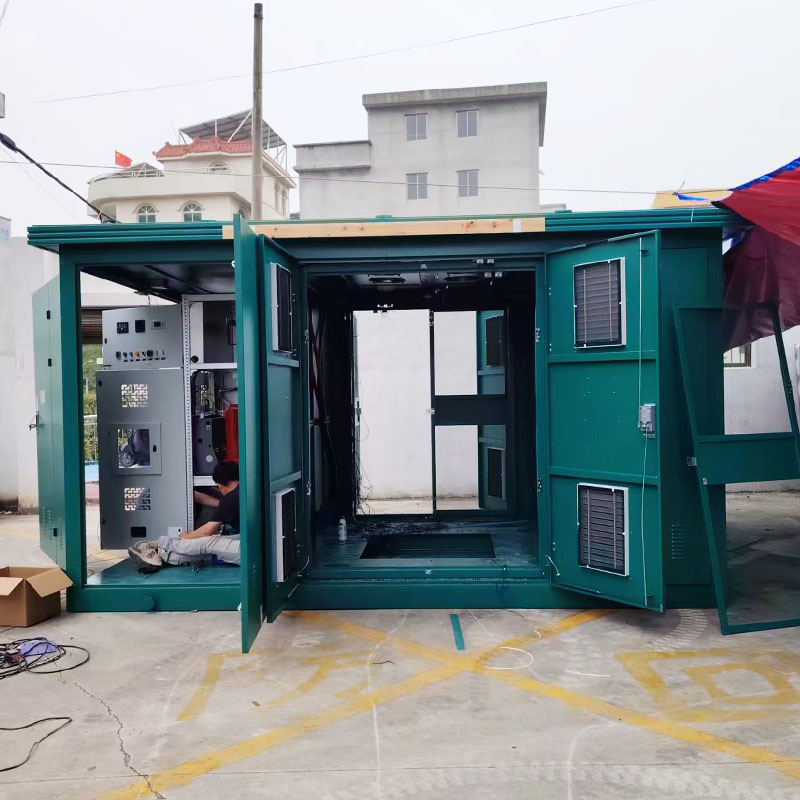

Struktur Internal
Kompartemen Tegangan Tinggi (Sisi Kiri) Dilengkapi dengan sakelar beban, sekering plug-in sensitivitas ganda, konektor kabel siku, dan penangkal petir terendam oli. Semua komponen aktif tegangan tinggi direndam dalam minyak isolasi transformator, disegel dan diisolasi sepenuhnya; jendela operasi yang disediakan untuk penggantian sekering dan pemeriksaan rutin.

Tangki Utama Trafo (Area Inti Tengah) Inti dan belitan trafo terendam oli tiga fase, tangki oli bersama dengan komponen tegangan tinggi. Struktur radiator terbuka tiga sisi untuk pembuangan panas yang efisien, dilengkapi dengan indikator level oli, katup pelepas tekanan, dan katup pembuangan oli untuk memudahkan pemantauan dan pemeliharaan.

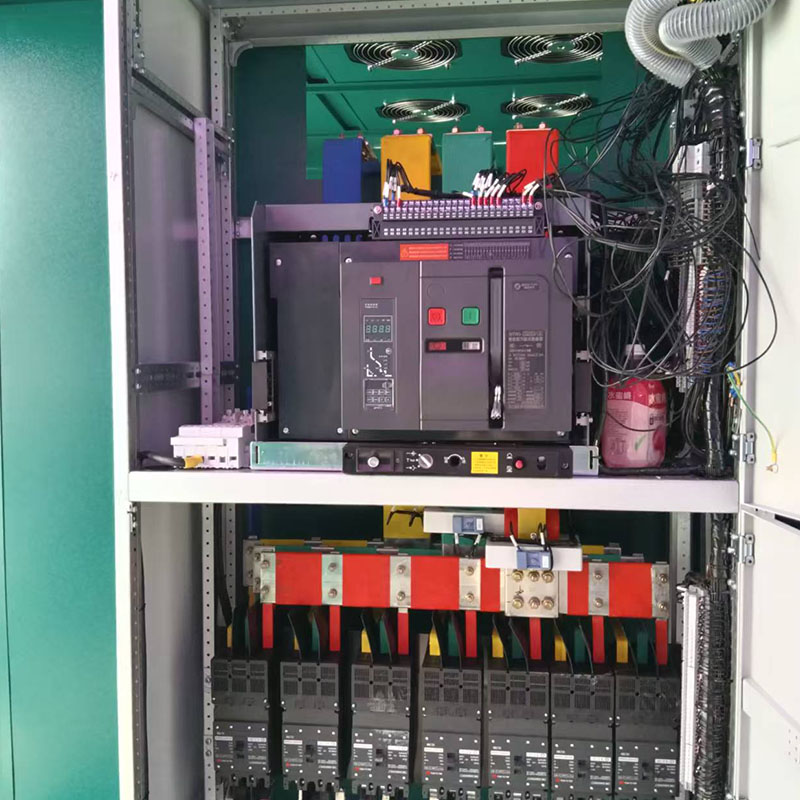

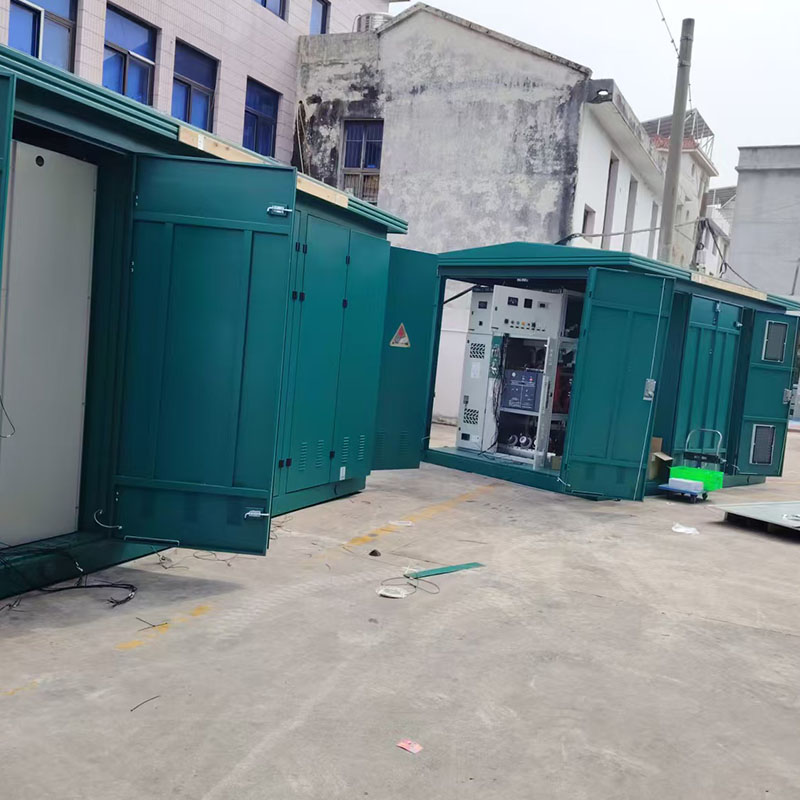

Kompartemen Keluar Tegangan Rendah (Sisi Kanan) Partisi baja independen terpisah dari tangki trafo. Rel pemasangan yang dicadangkan untuk pemutus sirkuit kotak cetakan, pengukur daya multi-fungsi, blok terminal, dan perangkat kompensasi daya reaktif. Komunikasi RS485 dicadangkan untuk docking sistem pemantauan daya cerdas.

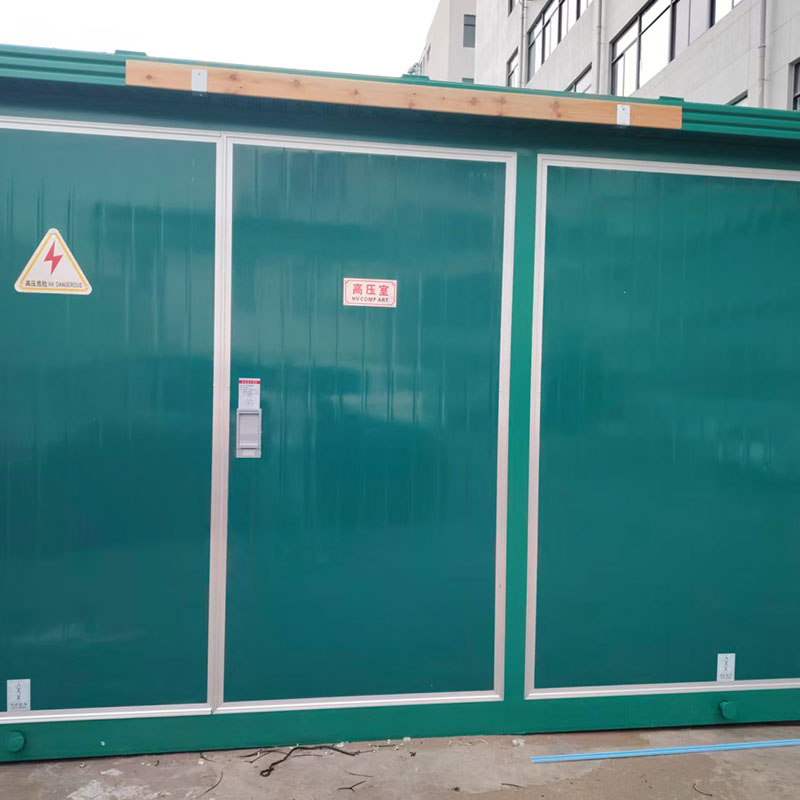

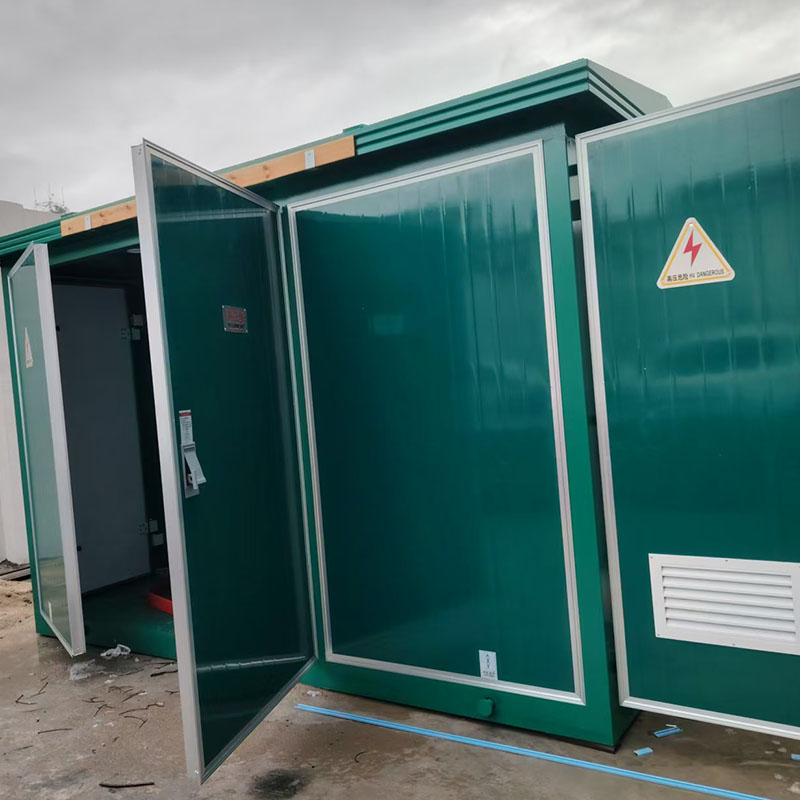

Penutup Eksternal Kabinet lembaran baja canai dingin satu bagian yang terintegrasi dengan bagian atas miring untuk drainase air hujan. Penyemprotan luar ruangan elektrostatis anti karat, beberapa pintu lemari yang dapat dikunci untuk pemeliharaan rahasia di setiap kompartemen.

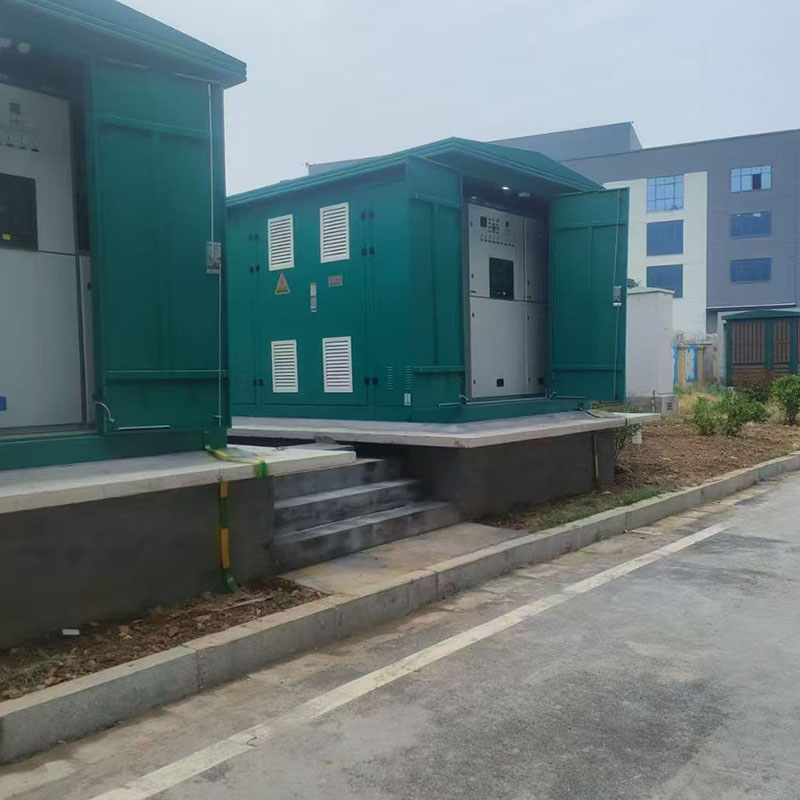

Skenario Aplikasi

Renovasi jaringan listrik perkotaan, kawasan perumahan, sekolah, rumah sakit dan pusat perbelanjaan komersial; Pembangkit listrik fotovoltaik terdistribusi, ladang angin dan penyimpanan energi yang mendukung distribusi tenaga listrik; Bengkel pabrik industri, perusahaan pertambangan dan pasokan listrik taman; Pasokan listrik konstruksi sementara untuk jalan raya, terowongan, angkutan kereta api dan proyek kota; Jaringan distribusi listrik pedesaan dan penerangan jalan pasokan listrik terpusat.
