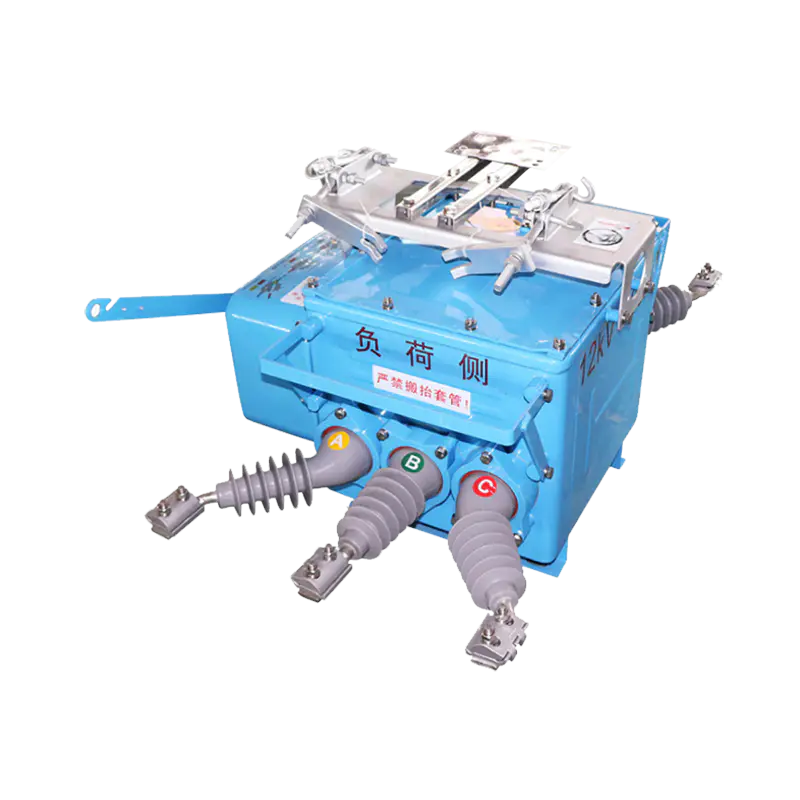

Bagaimana Pemutus Sirkuit Vakum Luar Ruangan Sebenarnya Mengganggu Arc

Sebagian besar pembeli mengetahui bahwa pemutus sirkuit vakum memadamkan busur api dalam ruang hampa yang hampir sempurna, namun mekanisme di balik proses tersebut patut untuk dipahami — hal ini secara langsung menjelaskan mengapa teknologi ini mengungguli alternatif oli atau SF₆ di banyak instalasi luar ruangan.

Ketika kontak di dalam pemutus vakum mulai terpisah, busur logam terbentuk dari bahan kontak yang menguap. Karena tekanan di sekitarnya biasanya di bawah 10⁻³ Pa , hampir tidak ada molekul gas yang dapat mempertahankan ionisasi. Plasma busur mengembang dengan cepat, mendingin, dan runtuh pada arus nol pertama — biasanya dalam setengah siklus. Hal ini memberikan interupsi vakum a tingkat pemulihan dielektrik kira-kira 10× lebih cepat dibandingkan desain penahan udara pada kelas tegangan yang sama.

Faktor kunci yang menentukan kualitas interupsi

• Komposisi bahan kontak — paduan tembaga-kromium (CuCr) adalah standar industri untuk menyeimbangkan konduktivitas dengan ketahanan terhadap erosi busur
• Celah kontak pada posisi terbuka penuh — biasanya 8–12 mm untuk pemutus kelas 12 kV, cukup untuk menahan tegangan impuls petir di atas 75 kV
• Desain bellow — bellow baja tahan karat harus mengakomodasi ribuan operasi mekanis tanpa kebocoran vakum; umur layanan yang dinilai umumnya 30.000 siklus mekanis
• Geometri pelindung — pelindung kondensasi uap melindungi lapisan keramik atau kaca dari endapan logam yang akan menurunkan insulasi

Memahami hal-hal internal ini penting ketika membandingkan kualitas interupsi antar pemasok — unit berbiaya lebih rendah mungkin menggunakan paduan kontak yang lebih rendah atau dinding bellow yang lebih tipis, sehingga memperpendek masa pakai jauh sebelum jumlah siklus terukur tercapai. Proses manufaktur kami mengharuskan setiap interupsi menjalani deteksi kebocoran helium dan uji ketahanan tegangan tinggi sebelum perakitan, yang merupakan salah satu alasan tingkat pengembalian lapangan kami tetap rendah secara konsisten.

Lingkungan Instalasi Luar Ruangan dan Peringkat Perlindungan yang Penting

Memilih pemutus sirkuit vakum luar ruangan berdasarkan kelas tegangan saja tidak cukup. Kemampuan enclosure untuk menahan kelembapan, polusi, radiasi UV, dan benturan mekanis menentukan apakah pemutus dapat bekerja dengan andal sepanjang masa pakainya. Tabel di bawah ini merangkum tingkat polusi yang ditetapkan IEC dan bagaimana tingkat polusi tersebut dipetakan ke dalam skenario penerapan di luar ruangan.

Di luar jarak rambat, peringkat IP enklosur mengatur perlindungan masuknya. IP65 adalah nilai minimum praktis untuk pemutus yang dipasang di tiang luar ruangan ; instalasi di dekat semprotan laut atau di lingkungan pencucian bertekanan tinggi harus menetapkan IP67 atau lebih tinggi. Pemanas anti-kondensasi adalah tambahan berbiaya rendah yang layak untuk digunakan di wilayah dengan perubahan suhu siang-malam yang besar, karena pelacakan kelembapan pada permukaan internal merupakan penyebab utama kegagalan insulasi dini.

Rumah polimer yang distabilkan UV dan rangka baja galvanis atau berlapis bubuk hot-dip merupakan standar pada unit luar ruangan yang dirancang dengan baik. Mintalah laporan pengujian semprotan garam kepada pemasok (IEC 60068-2-52) jika instalasi berada dalam jarak 5 km dari garis pantai.

Jenis Mekanisme Operasi dan Implikasi Pemeliharaannya

Mekanisme pengoperasian adalah komponen yang paling mungkin memerlukan perhatian selama masa pakai pemutus, namun kurang mendapat pengawasan dibandingkan interupsi selama pengadaan. Pemutus sirkuit vakum luar ruangan menggunakan salah satu dari tiga jenis mekanisme utama, masing-masing dengan trade-off yang berbeda.

Mekanisme bermuatan pegas

Desain dominan untuk pemutus arus luar ruangan kelas distribusi. Pegas penutup yang telah diisi sebelumnya melepaskan energi untuk menutup kontak; pegas pembuka terpisah menangani tersandung. Operasi penutupan dan pembukaan tidak bergantung pada tegangan suplai setelah pegas diisi , yang merupakan keunggulan keandalan yang signifikan. Interval perawatan biasanya berpusat pada pemeriksaan kelelahan pegas setiap 2.000–5.000 pengoperasian dan pelumasan permukaan bubungan dan kait.

Mekanisme magnet permanen (PMM)

PMM menggunakan magnet permanen untuk menahan kontak dalam posisi terbuka dan tertutup, dengan pulsa kumparan singkat untuk berpindah keadaan. Mereka punya jauh lebih sedikit bagian yang bergerak daripada mekanisme pegas — tanpa kait, bubungan, atau motor pengisi daya — yang berarti umur mekanis terukur melebihi 100.000 pengoperasian pada beberapa desain. Imbalannya adalah kepekaan terhadap kualitas pasokan tambahan; bank kapasitor yang terdegradasi dapat mengakibatkan energi peralihan tidak mencukupi. Oleh karena itu, pemantauan kesehatan kapasitor merupakan tambahan yang direkomendasikan untuk instalasi jarak jauh atau tanpa pengawasan.

Mekanisme hidrolik atau pneumatik

Kurang umum di segmen luar ruangan tegangan menengah saat ini, terutama digunakan pada peralatan kelas transmisi. Beban perawatan yang lebih tinggi karena seal, degradasi cairan, dan sensitivitas suhu menjadikan ini kurang cocok untuk sebagian besar aplikasi distribusi.

Saat mengevaluasi keandalan mekanisme, mintalah data pemasok tegangan trip minimum (biasanya ≤ 70% dari tegangan kontrol terukur) dan konfirmasikan bahwa kontak bantu memberikan umpan balik posisi terbuka/tertutup yang jelas untuk integrasi SCADA. Tim Litbang kami telah melakukan standarisasi pada mekanisme pegas dengan sirkuit anti-pompa dan redundansi bermuatan motor, khususnya untuk memenuhi ekspektasi keandalan pelanggan industri dan utilitas yang beroperasi dengan staf pemeliharaan minimal di lokasi.

Koordinasi Perlindungan: Dimana VCB Luar Ruang Sesuai dengan Rantai Selektivitas

Pemutus sirkuit vakum luar ruangan tidak beroperasi secara terpisah — karakteristik tripnya harus berkoordinasi dengan perangkat pelindung hulu dan hilir untuk mencapai pembersihan kesalahan selektif : hanya mengisolasi segmen yang bermasalah sambil menjaga jaringan lainnya tetap berenergi. Koordinasi yang buruk adalah salah satu penyebab paling umum dari pemadaman yang tidak perlu pada sistem distribusi tegangan menengah.

Dasar-dasar koordinasi waktu-saat ini

Koordinasi bergantung pada kurva waktu-saat ini (TCC). Pemutus yang paling dekat dengan gangguan harus menyelesaikannya sebelum perangkat hulu beroperasi. Margin penilaian yang umum antar perangkat seri adalah:

• 0,2–0,4 detik antara pemutus yang dikendalikan relai elektromekanis dan penutup kembali hulu
• 0,1–0,2 detik antara pemutus relai digital (numerik) yang waktu pengoperasian relainya sudah diketahui dengan baik

Pemutus sirkuit vakum dengan relai proteksi numerik (unit yang kompatibel dengan IEC 61850 semakin menjadi standar) menawarkan elemen arus lebih waktu pasti dan waktu terbalik, perlindungan gangguan bumi, dan rangkaian penutupan otomatis — semuanya dapat dikonfigurasi tanpa perubahan perangkat keras. Fleksibilitas ini penting ketika topologi jaringan berubah secara musiman atau mengikuti pertumbuhan beban.

Penutupan kembali dan manajemen kesalahan sementara

Jalur distribusi di atas kepala mengalami banyak gangguan sementara — kontak dengan pohon, sambaran burung, petir — yang akan hilang dengan sendirinya jika listrik pada busur listrik dimatikan sebentar. Fungsionalitas tutup otomatis yang terpasang pada relai pemutus memungkinkan pemutus untuk membuka, menjeda (biasanya waktu mati 0,3–1 detik untuk bidikan pertama ), dan tutup kembali. Jika kesalahan telah teratasi, pasokan dipulihkan secara otomatis. Jika terus berlanjut, pemutus akan terkunci setelah beberapa kali percobaan yang dapat dikonfigurasi (biasanya 3 tembakan).

Menentukan a pemutus sirkuit vakum luar ruangan dengan kapasitas pembuatan hubung singkat terukur ( I ma) dan kapasitas putus ( I sc) disesuaikan dengan arus gangguan aktual yang tersedia di titik pemasangan — bukan hanya unit dengan rating tertinggi yang tersedia — mencegah rekayasa berlebihan yang tidak perlu sekaligus memastikan perangkat dapat menangani kondisi terburuk. Selalu verifikasi rasio X/R sistem : jaringan X/R tinggi (umumnya dekat transformator besar) menimbulkan arus gangguan asimetris yang tidak dapat ditangkap sepenuhnya oleh peringkat simetris standar.

Kami bekerja secara langsung dengan teknisi proyek dan kontraktor EPC untuk memberikan rekomendasi pengaturan relai dan overlay TCC khusus aplikasi — bagian dari dukungan solusi khusus yang membedakan mitra teknis dari vendor produk sederhana.
