Deskripsi:
Pemutus sirkuit vakum ZW28 diterapkan di luar ruangan dan umumnya dipasang di ujung atas trafo. Itu termasuk dalam tipe pilar dan biasanya dipasang pada tiang listrik luar ruangan. Ada juga instalasi floor standing dengan penutup, juga dikenal sebagai sakelar kolom. Karena dapat memutus rangkaian, maka titik batas antara tegangan tinggi dan rendah di ujung atas trafo disebut juga dengan saklar batas. Ini memiliki perlindungan urutan nol arus lebih dan kehilangan fase, dan berperan dalam mengganti sirkuit dan melindungi beban seperti transformator.
Aplikasi:
Pemutus Sirkuit Vakum Luar Ruang ZW28 diterapkan secara luas di:
Jalur distribusi tegangan menengah overhead
Sistem distribusi yang dipasang di tiang
Gardu induk luar ruangan dan titik perlindungan pengumpan
Jaringan distribusi tenaga industri
Sistem koneksi jaringan energi terbarukan
Desainnya mendukung pengoperasian luar ruangan yang berkelanjutan dengan tetap menjaga kinerja peralihan dan perlindungan sistem yang konsisten.
 | |
 | |
Ketika terjadi arus lebih atau korsleting pada jalur keluar rangkaian, trafo arus dapat mendeteksi sinyal arus yang dikirimkan ke pengontrol. Pengontrol mengeluarkan perintah untuk mematikan mekanisme, yang mendorong kontak dinamis dan statis di dalam tabung vakum untuk terpisah, sehingga mencapai pemutusan dan memutus sirkuit, memainkan peran protektif.
| ①Kami dapat menyesuaikan dan membantu pelanggan dalam memilih kapasitas trafo yang sesuai berdasarkan lokasi, menyesuaikan laju aliran dan nilai batas |
 |
| ②Kami memiliki pengalaman produksi yang kaya, insinyur profesional, dan pengalaman debugging dan pemasangan di tempat yang luas. Kami memproduksi lebih dari 3000 unit per tahun dengan kualitas yang dapat diandalkan |
 |
| ③Kami memiliki peralatan debugging profesional dan personel inspeksi |
 |

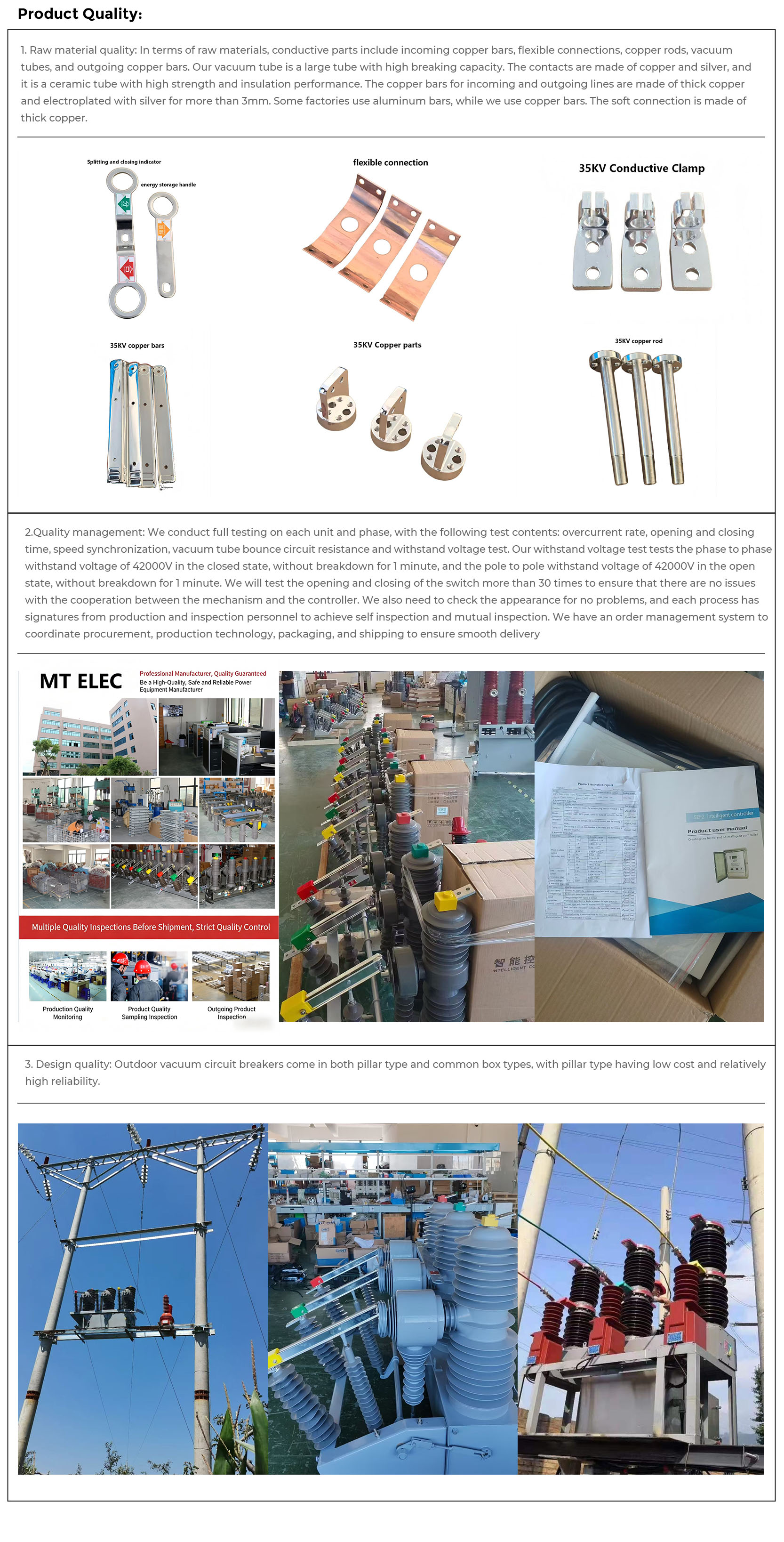

| ④Tabung vakum kami adalah tabung besar dengan bagian konduktif yang terbuat dari tembaga |
| |
Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| Kategori Parameter | Spesifikasi | Keterangan |
| Nilai Tegangan | 12 persegi panjang | Standar untuk jaringan distribusi |
| Nilai Saat Ini | 400A, 630A, 1250A | Peringkat khusus tersedia |
| Nilai Arus Pemutusan Hubungan Pendek | 16 kA, 20 kA, 25 kA | |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 16 kA / 4dtk, 20 kA / 4dtk, 25 kA / 4dtk | |
| Nilai Puncak Menahan Arus | 40 kA, 50 kA, 63 kA | |
| Tingkat Isolasi Terukur | Frekuensi Daya: 42 kV (1 menit) / Impuls Petir: 75 kV | |
| Kehidupan Mekanik | 10.000 operasi | |
| Kehidupan Listrik | 10.000 operasi (at rated current) | Pemutusan kapasitas penuh |
| Media Interupsi | vakum | Botol keramik tertutup |
| Mekanisme Operasi | Musim semi | Manual atau bermotor |
| Kontrol Tegangan | AC/DC 110V, 220V | Opsional 24V, 48V |
| Gelar Perlindungan | IP67 | Cocok untuk lingkungan yang keras |
| Dimensi (T×L×D) | 880×560×680mm | Desain kompak |
| Berat | Kira-kira. 130kg | Mudah dipasang |
| Metode Instalasi | Dipasang di Tiang | Penggunaan di luar ruangan |

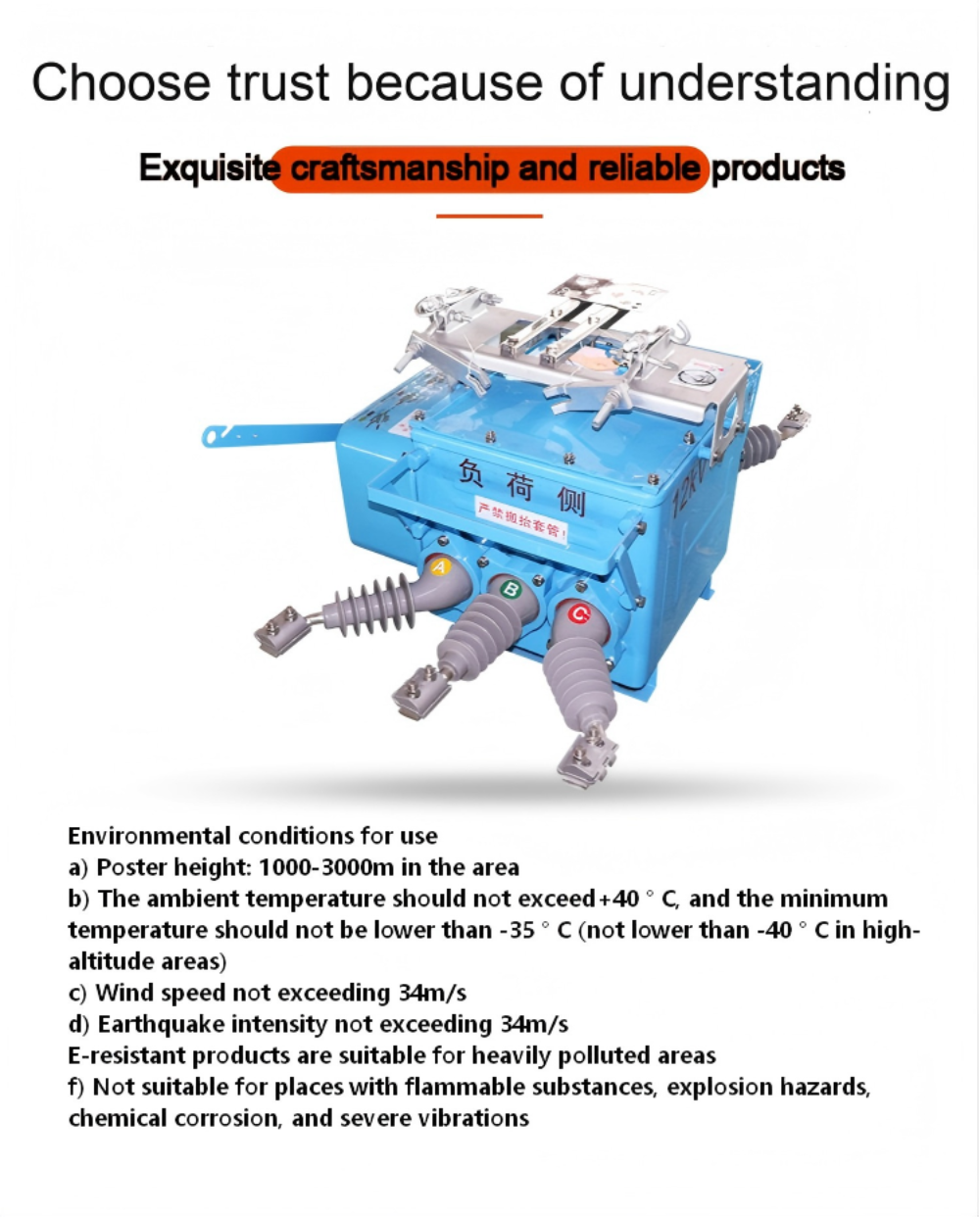

| Suhu Sekitar | -40°C hingga 55°C | Jangkauan operasi yang luas |
| Ketinggian | ≤ 4000 m | Tersedia versi dataran tinggi |
