Name: VS1 Pemutus Sirkuit Vakum Dalam Ruangan Tegangan Menengah 12kV 1250A untuk MV Switchgear
Rating: 5 (99 reviews)

VS1 Pemutus Sirkuit Vakum Dalam Ruangan Tegangan Menengah 12kV 1250A untuk MV Switchgear

Deskripsi:

Pemutus Sirkuit Vakum Dalam Ruangan (VCB) MINGTUO 12kV dirancang khusus untuk aplikasi switchgear tegangan menengah, memberikan perlindungan dan kontrol kinerja tinggi untuk sistem tenaga industri, komersial, dan infrastruktur. Berkekuatan 1250A, pemutus ini cocok untuk pemasangan tetap dan penarikan, menawarkan kemampuan interupsi kesalahan yang kuat, masa operasional yang lama, dan fitur keselamatan tingkat lanjut. Desainnya yang ringkas dan modular memastikan pengoperasian yang andal sekaligus menyederhanakan prosedur pemeliharaan dan pemasangan.

Pemutus sirkuit vakum dalam ruangan bertegangan menengah ini menawarkan solusi lengkap untuk distribusi daya yang aman, andal, dan efisien. Pemasangannya yang fleksibel, teknologi interupsi vakum yang canggih, masa pakai yang lama, dan fitur perlindungan yang komprehensif membuatnya cocok untuk berbagai aplikasi infrastruktur industri, komersial, dan penting.

Aplikasi:

VCB MINGTUO adalah komponen penting dalam sistem kelistrikan tegangan menengah, yang menyediakan kontrol dan perlindungan dalam berbagai skenario:

Pembangkit Listrik:

Perlindungan generator dan kontrol keluaran di pembangkit listrik tenaga panas dan air

Integrasi dengan sistem energi surya dan angin

Distribusi tenaga tambahan untuk peralatan pembangkit

Jaringan Transmisi & Distribusi:

Proteksi gardu induk pengumpan dan trafo distribusi

Unit utama ring dan aplikasi switchgear dalam ruangan

Isolasi kesalahan dalam distribusi listrik perkotaan dan industri

Sistem Industri:

Perlindungan motor berkapasitas tinggi di pabrik baja dan manufaktur

Pengamanan transformator dan penyearah di fasilitas kimia

Distribusi listrik bawah tanah dan permukaan dalam operasi penambangan

Infrastruktur & Pelayanan Publik:

Sistem catu daya traksi kereta api dan metro

Perlindungan daya cadangan bandara, rumah sakit, dan pusat data

Kawasan industri dan distribusi listrik bangunan komersial

Lingkungan Keras atau Khusus:

Sistem kelistrikan platform lepas pantai

Operasi penambangan gurun dan instalasi iklim ekstrem

Gardu induk di dataran tinggi membutuhkan pemutus yang kuat dan andal

High Voltage Vacuum Circuit Breaker

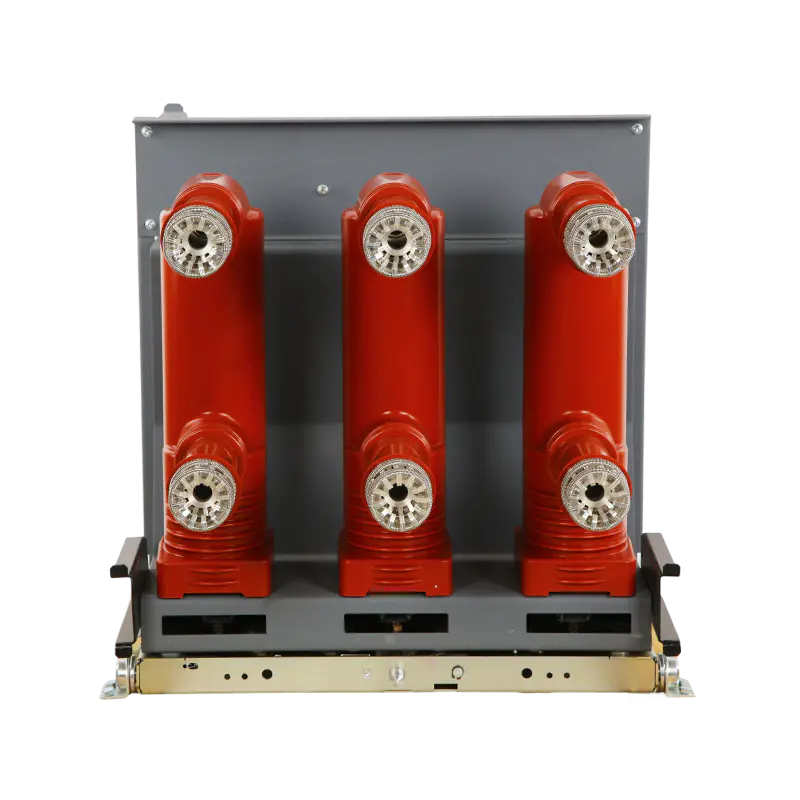

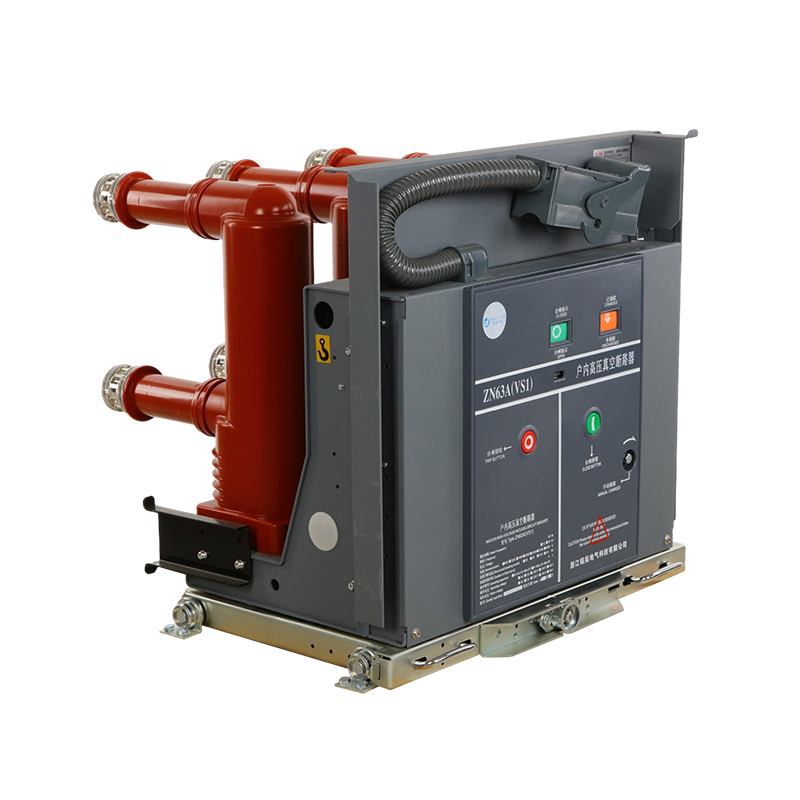

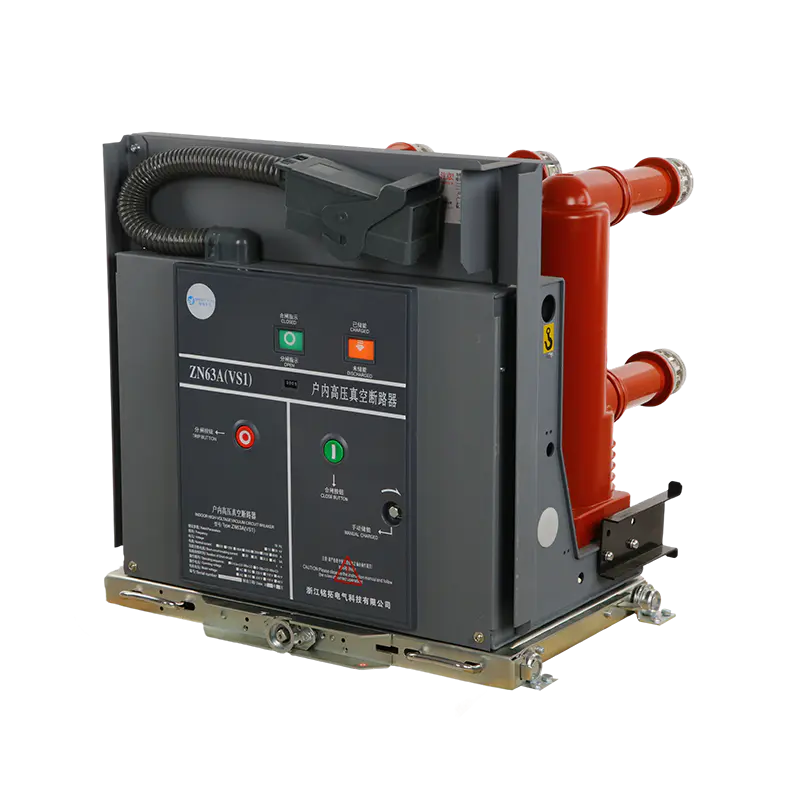

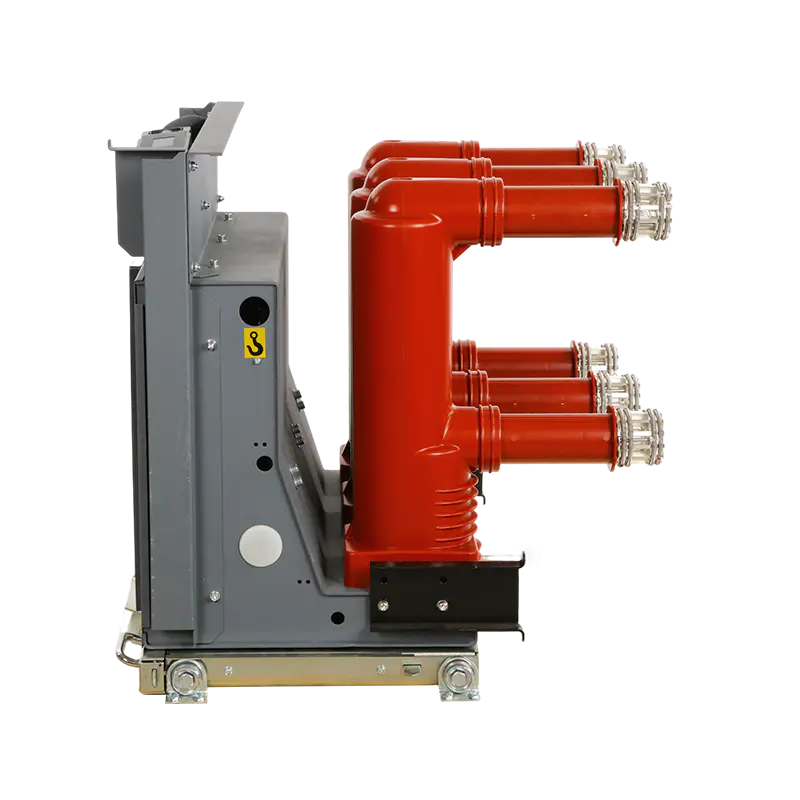

VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

Dalam pengoperasian normal, kontak utama pemutus tetap tertutup, sehingga aliran arus tidak terputus. Selama kejadian kelebihan beban atau arus pendek, mekanisme trip termal atau magnetis aktif. Mekanisme pegas memastikan pemisahan kontak yang cepat, menghasilkan busur listrik yang terkendali. Busur ini segera diarahkan ke pemutus vakum, di mana ia didinginkan, dibagi, dan dipadamkan. Proses ini mengisolasi bagian yang rusak, melindungi peralatan hilir, dan mencegah kerusakan pada sistem secara keseluruhan. Hasilnya adalah penyelesaian kesalahan yang cepat, pengoperasian yang aman, dan persyaratan perawatan minimal.

Aksesori Produk

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Product Debugging
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
High Voltage Vacuum Circuit Breaker

Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Tidak	Barang	Satuan	Hitung nilai
1	Tegangan pengenal	-	12 24 35
2	Tegangan pengenal (short-term frequency tolerance 1min)	persegi panjang	42
3	Tegangan pengenal tolerance lightning shocks peak	-	75
4	Frekuensi terukur	Hz	50
5	Nilai saat ini	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Nilai arus hubung singkat terbuka	ka	20/25、31,5、40
7	Tegangan pengenal short tolerance	ka	20/25、31,5、40
8	Durasinya dinilai pendek	s	4
9	Nilai saat ini peak tolerance	ka	50/63、80、100
10	Nilai arus hubung singkat ditutup	ka	50/63、80、100
11	Toleransi tegangan frekuensi rangkaian sekunder 1 menit)	V	2000
12	Kapasitor singleback terukur mengatur arus rangkaian terbuka	A	630/400 (40ka 800/400)
13	Kapasitor terukur mengatur arus dekat	ka	12,5 (frekuensi tidak lebih besar dari 1000Hz)
14	Waktu rem-rem (voltase pengenal)	Nona	≤50
15	Waktu pengumpan (tegangan pengenal)	Nona	≤100
16	Kehidupan mekanis	-	20000
17	Nilai saat ini open circuit times (life)	Beralih	20000
18	Sirkuit terbuka arus hubung singkat terukur	-	50(40kA≤30)
19	Kontak dinamis dan statis memungkinkan ketebalan keausan	mm	3
20	Pengumpan tegangan operasi terukur	-	-
21	Tegangan pengenal break-brake operations	V	AC110/220 DC110/220
22	Tegangan pengenal motor penyimpanan	-	-
23	Peringkat daya motor penyimpanan	W	70
24	Waktu penyimpanan	s	≤10
25	Jarak pembukaan kontak	mm	11 ± 1
26	Perjalanan super	-	3,5 ± 0,5
27	Menutup waktu pentalan kontak	Nona	≤240(A≤3)
28	Poin tiga fase, menutup pada berbagai tahap seksual	-	≤2
29	Kecepatan gerbang rata-rata (pemisahan kontak-6mm)	m/s	0,9–1,2
30	Kecepatan penutupan rata-rata (penutupan kontak 6mm)	m/s	0,5–0,8
31	Hambatan rangkaian listrik terdepan	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Tekanan kontak pengumpan kontaktor	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Urutan operasi terukur	-	Poin - 0,3 detik - dan poin 180an - dan -
