Deskripsi:

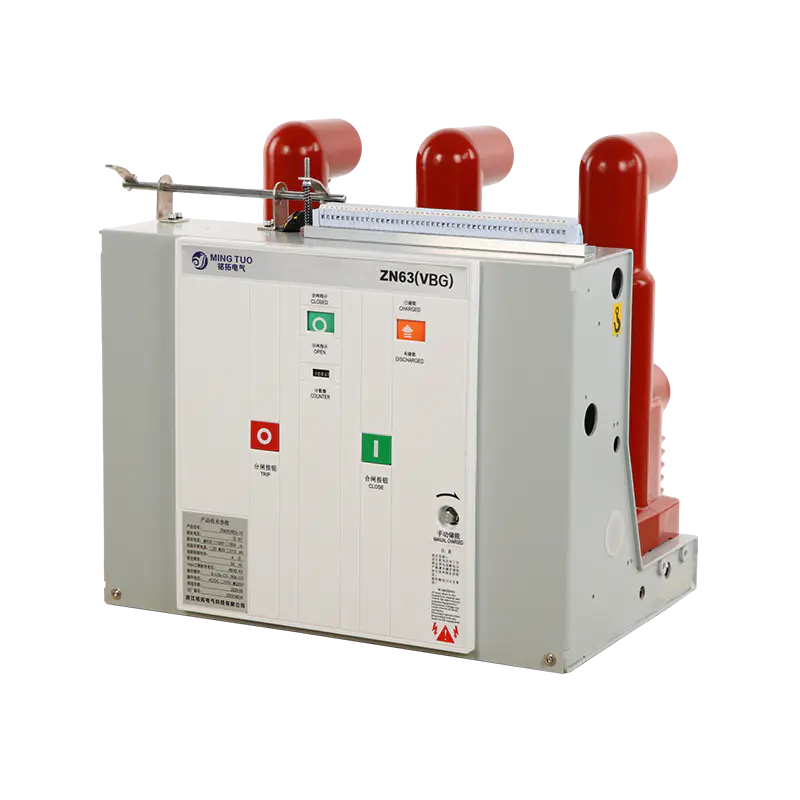

Pemutus Sirkuit Vakum Dalam Ruangan (VCB) MINGTUO 12kV dirancang khusus untuk aplikasi switchgear tegangan menengah, memberikan perlindungan dan kontrol kinerja tinggi untuk sistem tenaga industri, komersial, dan infrastruktur. Berkekuatan 1250A, pemutus ini cocok untuk pemasangan tetap dan penarikan, menawarkan kemampuan interupsi kesalahan yang kuat, masa operasional yang lama, dan fitur keselamatan tingkat lanjut. Desainnya yang ringkas dan modular memastikan pengoperasian yang andal sekaligus menyederhanakan prosedur pemeliharaan dan pemasangan.
Pemutus sirkuit vakum dalam ruangan bertegangan menengah ini menawarkan solusi lengkap untuk distribusi daya yang aman, andal, dan efisien. Pemasangannya yang fleksibel, teknologi interupsi vakum yang canggih, masa pakai yang lama, dan fitur perlindungan yang komprehensif membuatnya cocok untuk berbagai aplikasi infrastruktur industri, komersial, dan penting.
Aplikasi:
VCB MINGTUO adalah komponen penting dalam sistem kelistrikan tegangan menengah, yang menyediakan kontrol dan perlindungan dalam berbagai skenario:
Pembangkit Listrik:
Perlindungan generator dan kontrol keluaran di pembangkit listrik tenaga panas dan air
Integrasi dengan sistem energi surya dan angin
Distribusi tenaga tambahan untuk peralatan pembangkit
Jaringan Transmisi & Distribusi:
Proteksi gardu induk pengumpan dan trafo distribusi
Unit utama ring dan aplikasi switchgear dalam ruangan
Isolasi kesalahan dalam distribusi listrik perkotaan dan industri
Sistem Industri:
Perlindungan motor berkapasitas tinggi di pabrik baja dan manufaktur
Pengamanan transformator dan penyearah di fasilitas kimia
Distribusi listrik bawah tanah dan permukaan dalam operasi penambangan
Infrastruktur & Pelayanan Publik:
Sistem catu daya traksi kereta api dan metro
Perlindungan daya cadangan bandara, rumah sakit, dan pusat data
Kawasan industri dan distribusi listrik bangunan komersial
Lingkungan Keras atau Khusus:
Sistem kelistrikan platform lepas pantai
Operasi penambangan gurun dan instalasi iklim ekstrem
Gardu induk di dataran tinggi membutuhkan pemutus yang kuat dan andal
 |  |  |  |
 |  |
Dalam pengoperasian normal, kontak utama pemutus tetap tertutup, sehingga aliran arus tidak terputus. Selama kejadian kelebihan beban atau arus pendek, mekanisme trip termal atau magnetis aktif. Mekanisme pegas memastikan pemisahan kontak yang cepat, menghasilkan busur listrik yang terkendali. Busur ini segera diarahkan ke pemutus vakum, di mana ia didinginkan, dibagi, dan dipadamkan. Proses ini mengisolasi bagian yang rusak, melindungi peralatan hilir, dan mencegah kerusakan pada sistem secara keseluruhan. Hasilnya adalah penyelesaian kesalahan yang cepat, pengoperasian yang aman, dan persyaratan perawatan minimal.

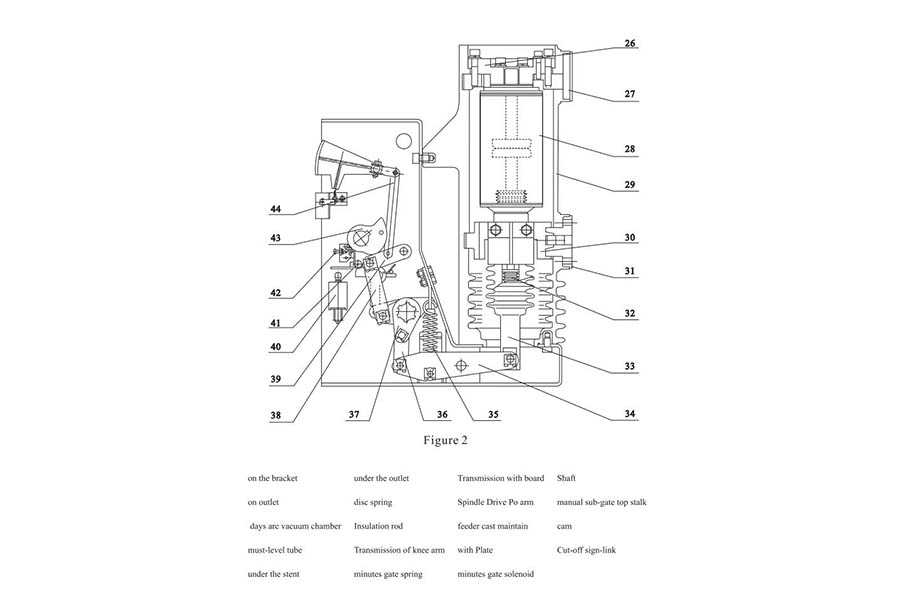

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
1
2
_0010_a412801fb401b68fe4de3d978b4eaae4
Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Tidak | Barang | Satuan | Hitung nilai |
| 1 | Tegangan pengenal | - | 12 24 35 |
| 2 | Tegangan pengenal (short-term frequency tolerance 1min) | persegi panjang | 42 |
| 3 | Tegangan pengenal tolerance lightning shocks peak | - | 75 |
| 4 | Frekuensi terukur | Hz | 50 |
| 5 | Nilai saat ini | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | Nilai arus hubung singkat terbuka | ka | 20/25、31,5、40 |
| 7 | Tegangan pengenal short tolerance | ka | 20/25、31,5、40 |
| 8 | Durasinya dinilai pendek | s | 4 |
| 9 | Nilai saat ini peak tolerance | ka | 50/63、80、100 |
| 10 | Nilai arus hubung singkat ditutup | ka | 50/63、80、100 |
| 11 | Toleransi tegangan frekuensi rangkaian sekunder 1 menit) | V | 2000 |
| 12 | Kapasitor singleback terukur mengatur arus rangkaian terbuka | A | 630/400 (40ka 800/400) |
| 13 | Kapasitor terukur mengatur arus dekat | ka | 12,5 (frekuensi tidak lebih besar dari 1000Hz) |
| 14 | Waktu rem-rem (voltase pengenal) | Nona | ≤50 |
| 15 | Waktu pengumpan (tegangan pengenal) | Nona | ≤100 |
| 16 | Kehidupan mekanis | - | 20000 |
| 17 | Nilai saat ini open circuit times (life) | Beralih | 20000 |
| 18 | Sirkuit terbuka arus hubung singkat terukur | - | 50(40kA≤30) |
| 19 | Kontak dinamis dan statis memungkinkan ketebalan keausan | mm | 3 |
| 20 | Pengumpan tegangan operasi terukur | - | - |
| 21 | Tegangan pengenal break-brake operations | V | AC110/220 DC110/220 |
| 22 | Tegangan pengenal motor penyimpanan | - | - |
| 23 | Peringkat daya motor penyimpanan | W | 70 |
| 24 | Waktu penyimpanan | s | ≤10 |
| 25 | Jarak pembukaan kontak | mm | 11 ± 1 |
| 26 | Perjalanan super | - | 3,5 ± 0,5 |
| 27 | Menutup waktu pentalan kontak | Nona | ≤240(A≤3) |
| 28 | Poin tiga fase, menutup pada berbagai tahap seksual | - | ≤2 |
| 29 | Kecepatan gerbang rata-rata (pemisahan kontak-6mm) | m/s | 0,9–1,2 |
| 30 | Kecepatan penutupan rata-rata (penutupan kontak 6 mm) | m/s | 0,5–0,8 |
| 31 | Hambatan rangkaian listrik terdepan | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Tekanan kontak pengumpan kontaktor | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA) |
| 33 | Urutan operasi terukur | - | Poin - 0,3 detik - dan poin 180an - dan - |
