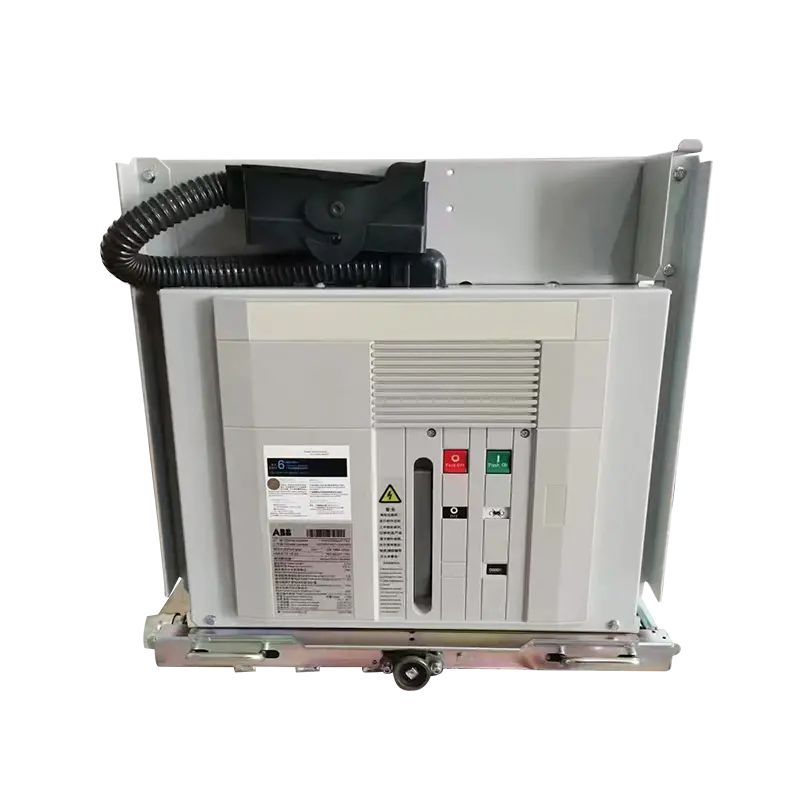

Pemutus Sirkuit Vakum Dalam Ruangan Tegangan Menengah VD4 12kV, 630A–1250A

Deskripsi:

Pemutus Sirkuit Vakum (VCB) MINGTUO VD4 12kV adalah pemutus sirkuit dalam ruangan tegangan menengah yang dirancang untuk memberikan perlindungan dan kontrol yang tepat untuk sistem AC tiga fase yang beroperasi pada 50Hz, dengan tegangan pengenal dari 3,6kV hingga 12kV. Mendukung arus pengenal dari 630A hingga 1250A, pemutus ini ideal untuk instalasi switchgear dalam ruangan di gardu induk, fasilitas industri, dan sistem distribusi daya komersial. Dengan menggunakan teknologi penyela vakum yang canggih, sistem ini memastikan interupsi kesalahan yang cepat, keandalan operasional, dan keselamatan jangka panjang.

Aplikasi:

Panel switchgear tegangan menengah dalam ruangan

Pabrik industri membutuhkan perlindungan MV yang andal

Infrastruktur komersial termasuk rumah sakit, bandara, dan pusat data

Sistem menuntut pengoperasian yang sering dan solusi perawatan yang rendah

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

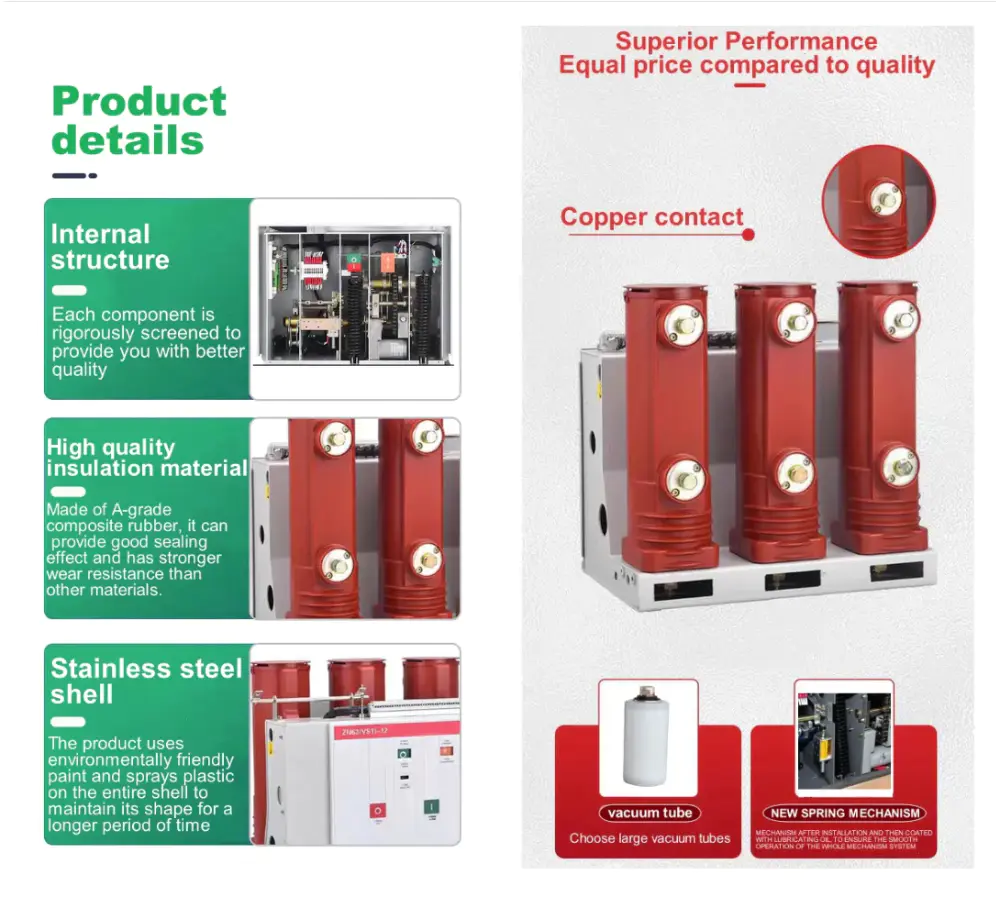

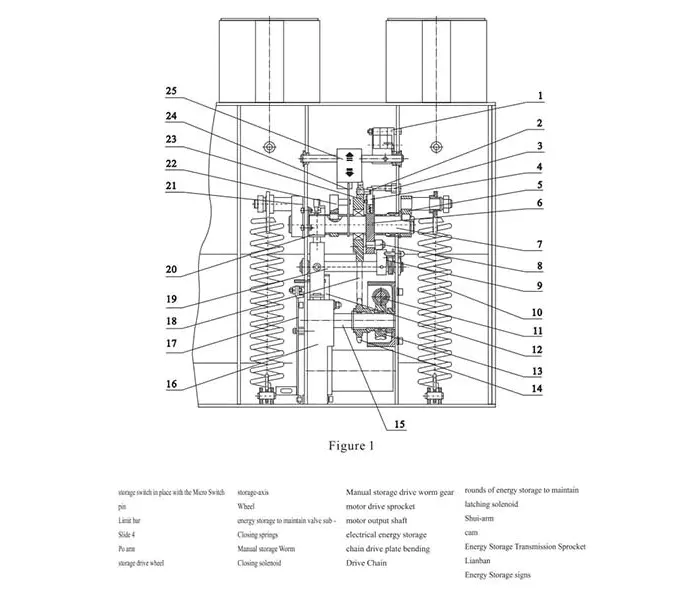

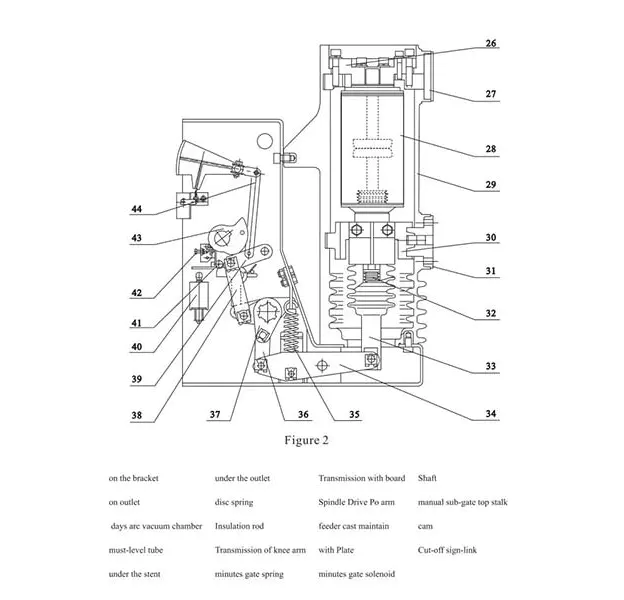

VCB Composition

Dalam kondisi normal, kontak utama tetap tertutup untuk memungkinkan aliran arus terus menerus. Setelah mendeteksi arus berlebih atau korsleting, mekanisme pegas dengan cepat memisahkan kontak, menghasilkan busur yang terdapat di dalam pemutus vakum. Busur didinginkan dan dipadamkan, mengisolasi sirkuit yang rusak dengan aman dan mencegah kerusakan pada peralatan hilir. Hal ini memastikan keandalan operasional yang tinggi dan kebutuhan pemeliharaan yang minimal.

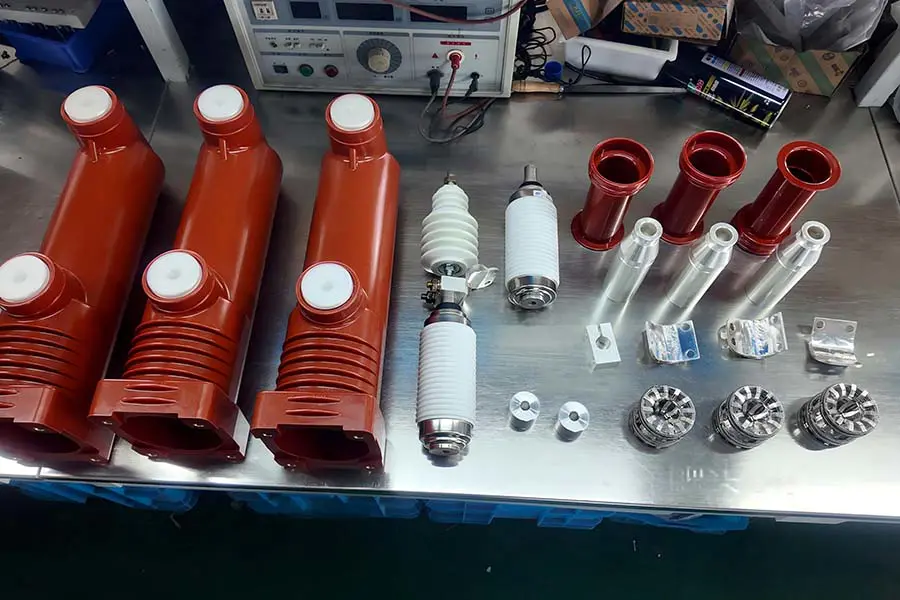

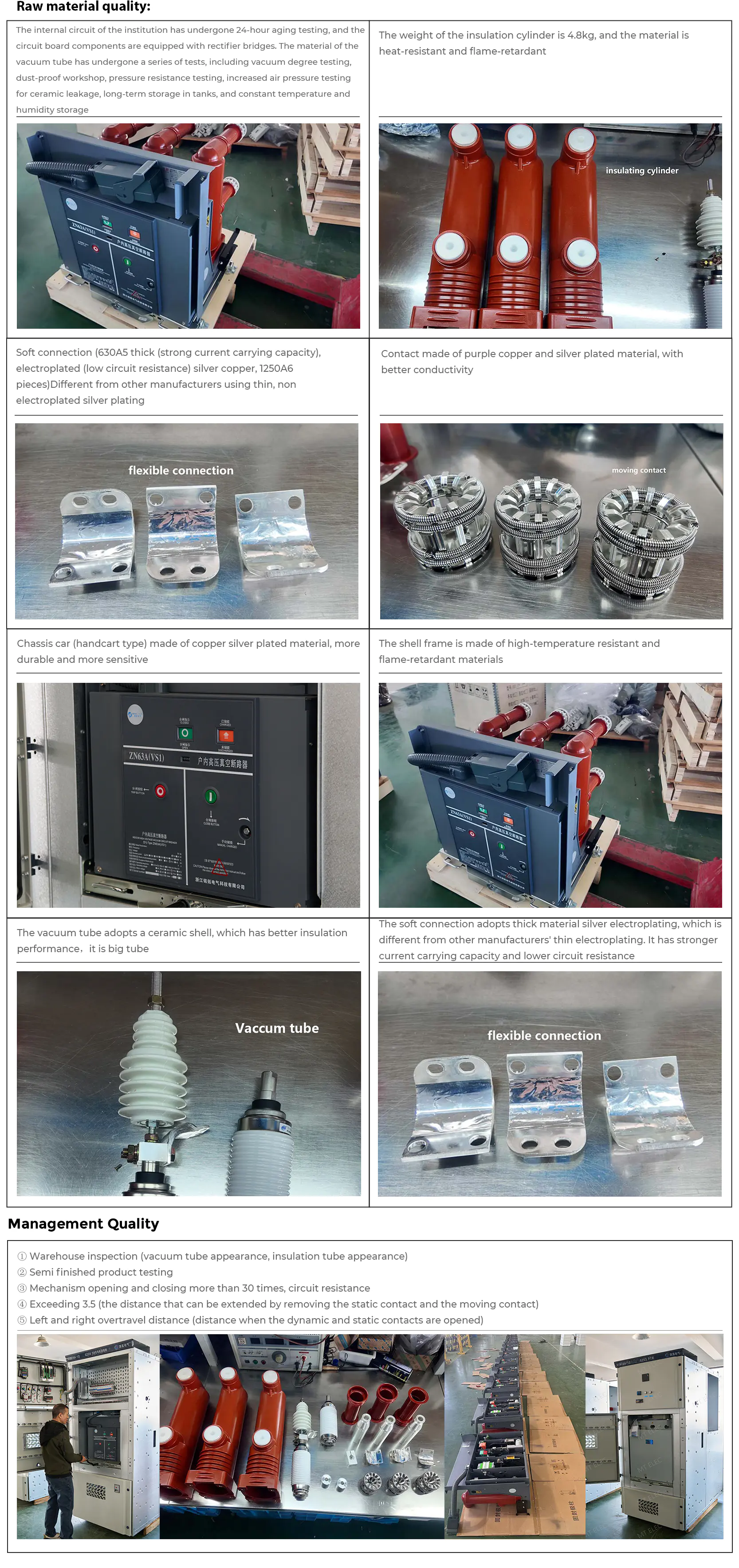

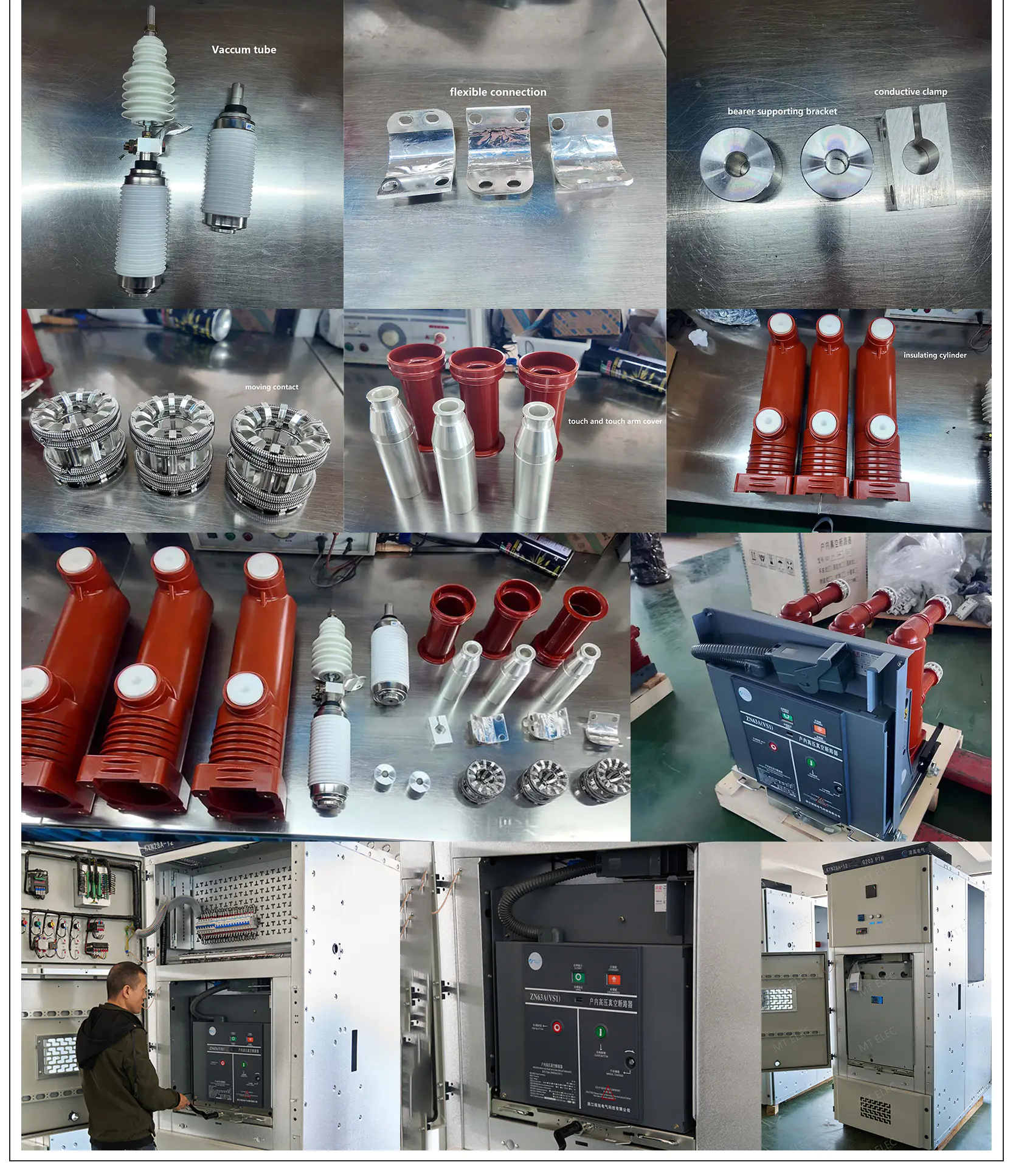

Aksesori Produk

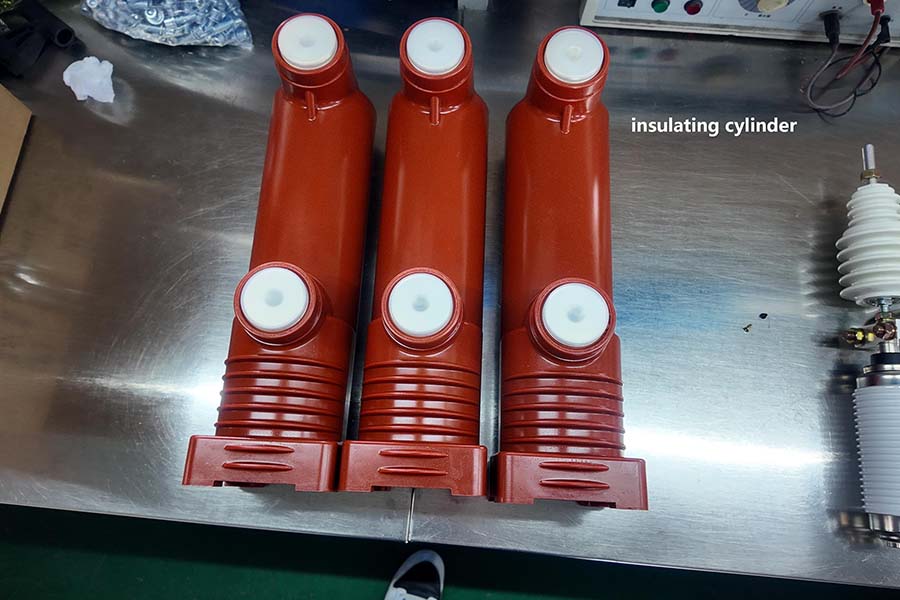

Insulating Cylinder

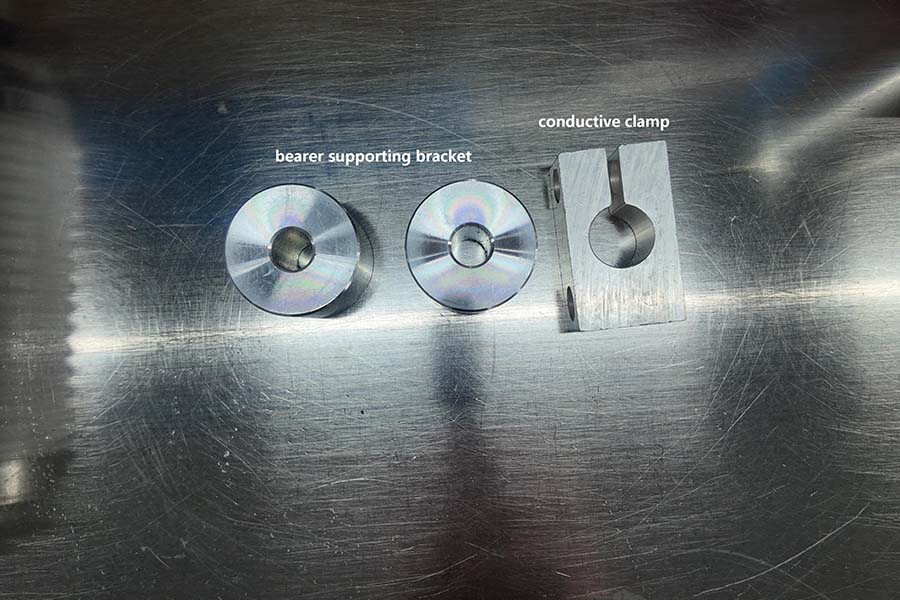

Bearer Supporting Bracket

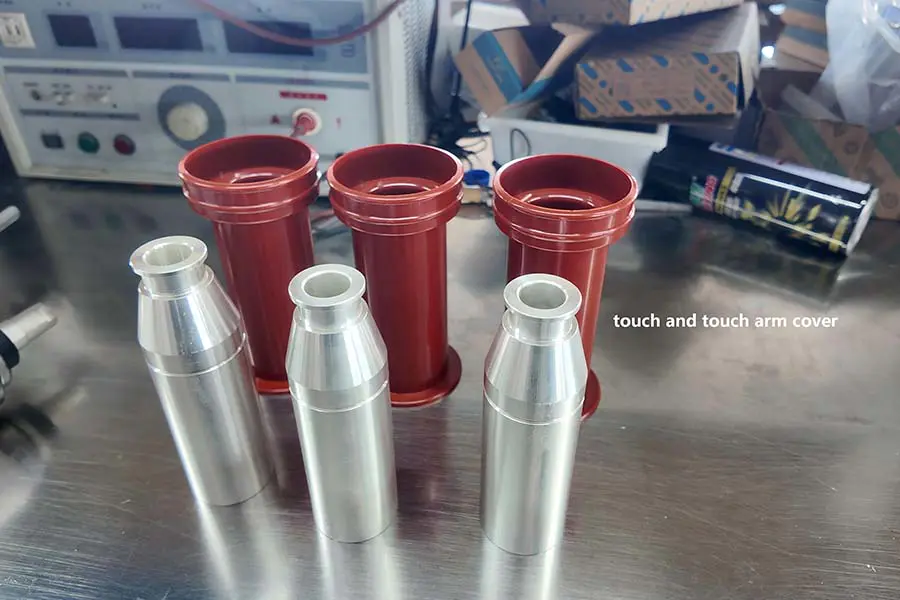

Touch And Touch Arm Cover

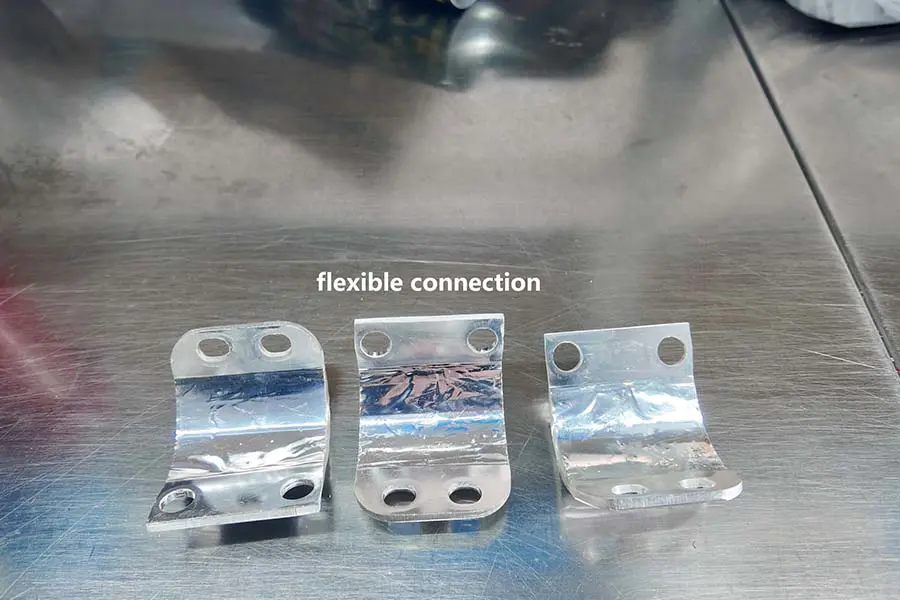

Flexible Connection

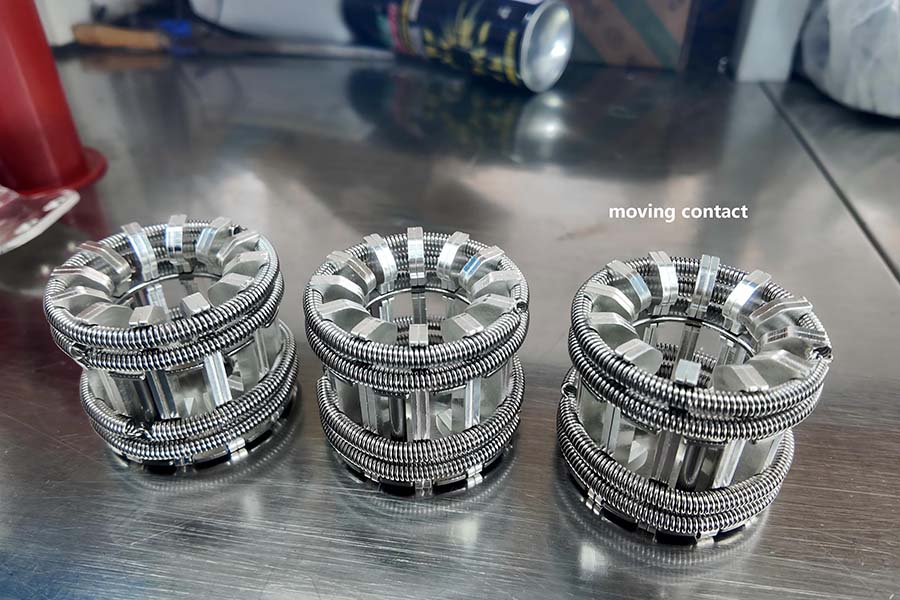

Moving Contact

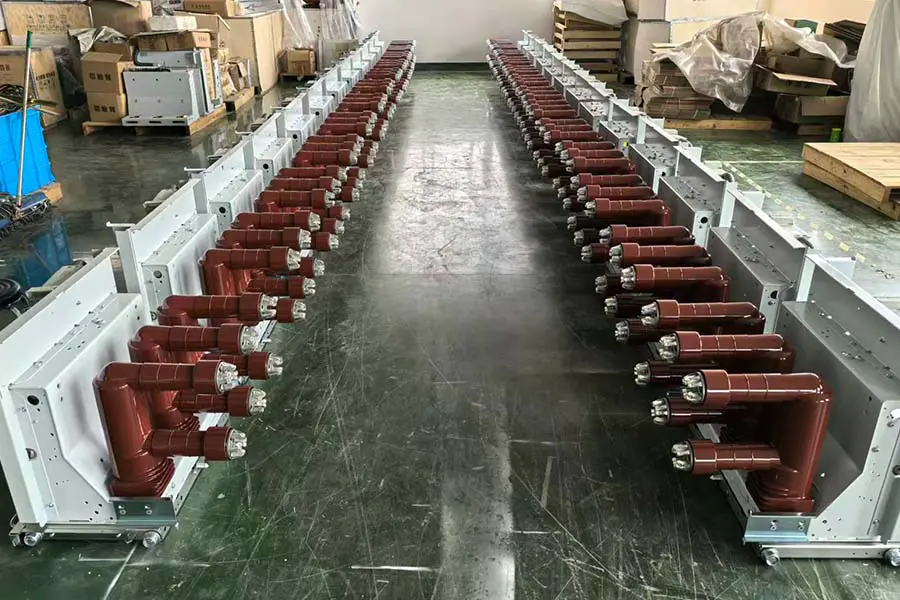

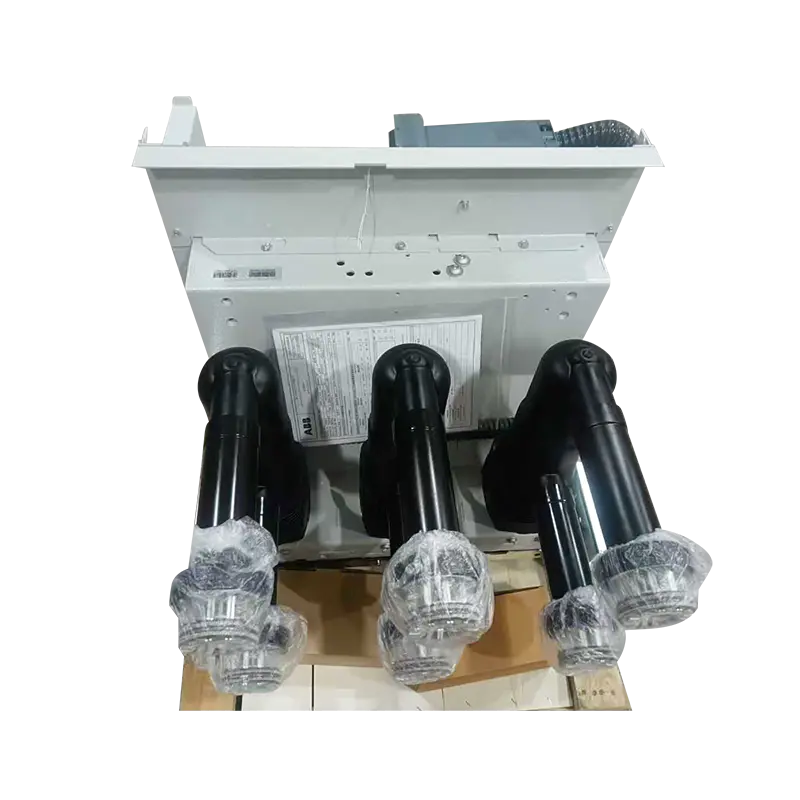

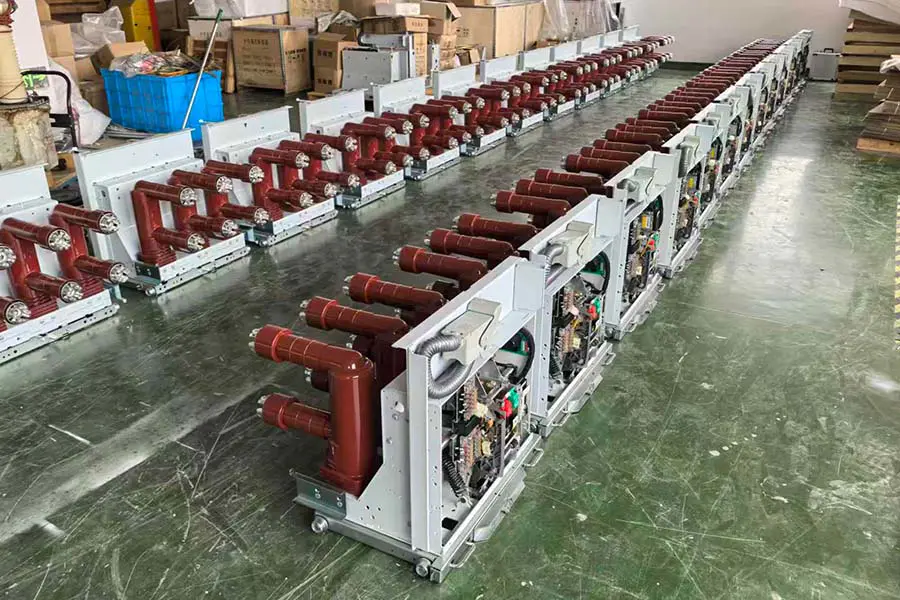

Main Product
Insulating Cylinder

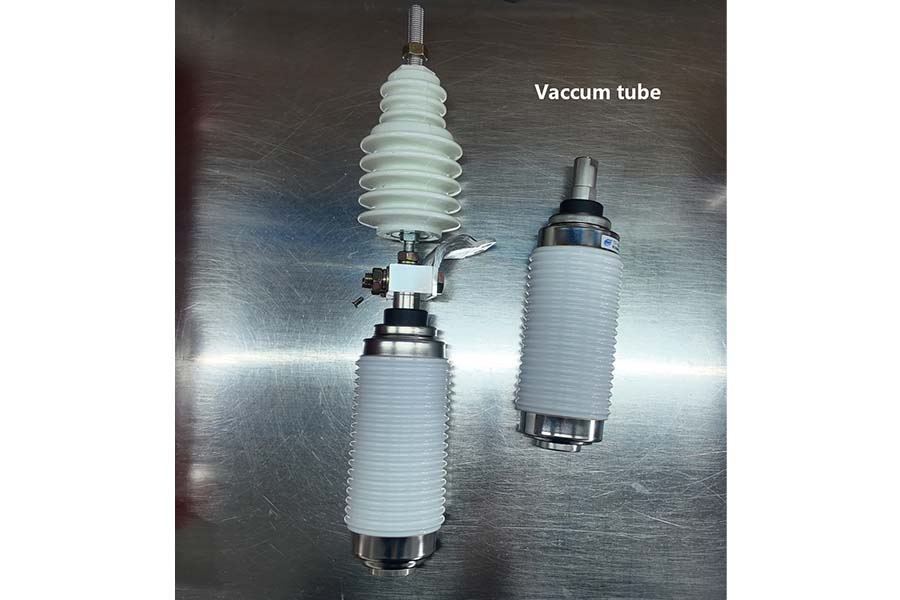

Vaccum Tube

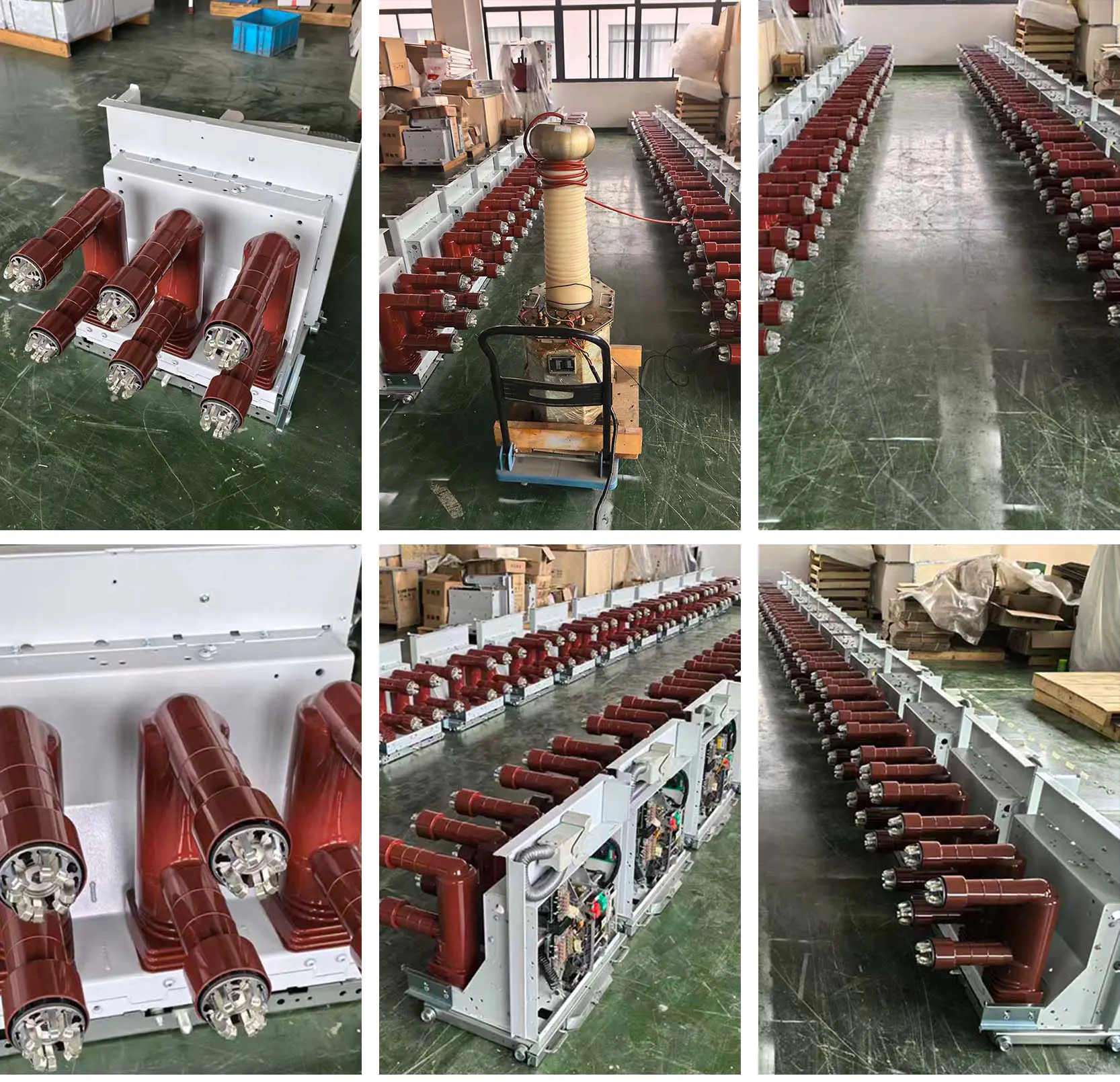

Withstand Voltage Test

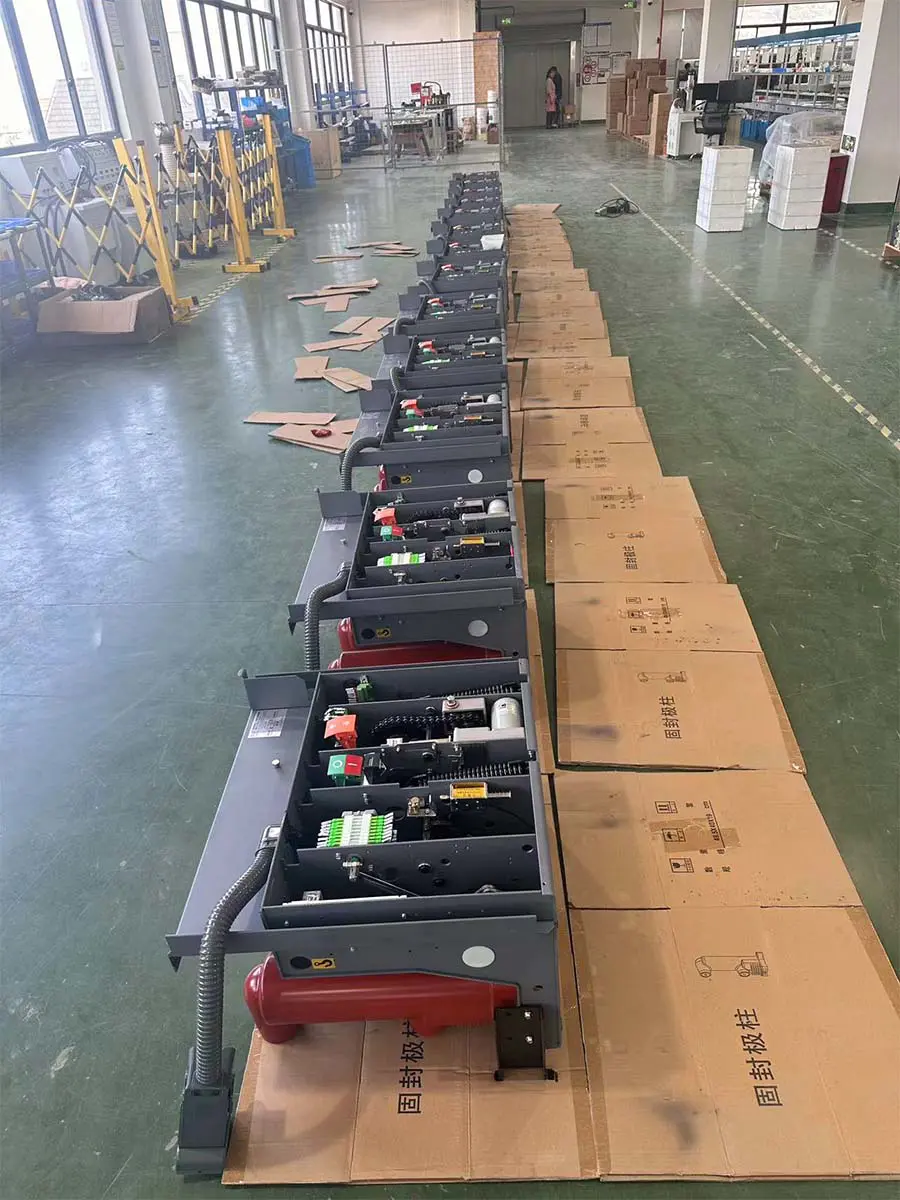

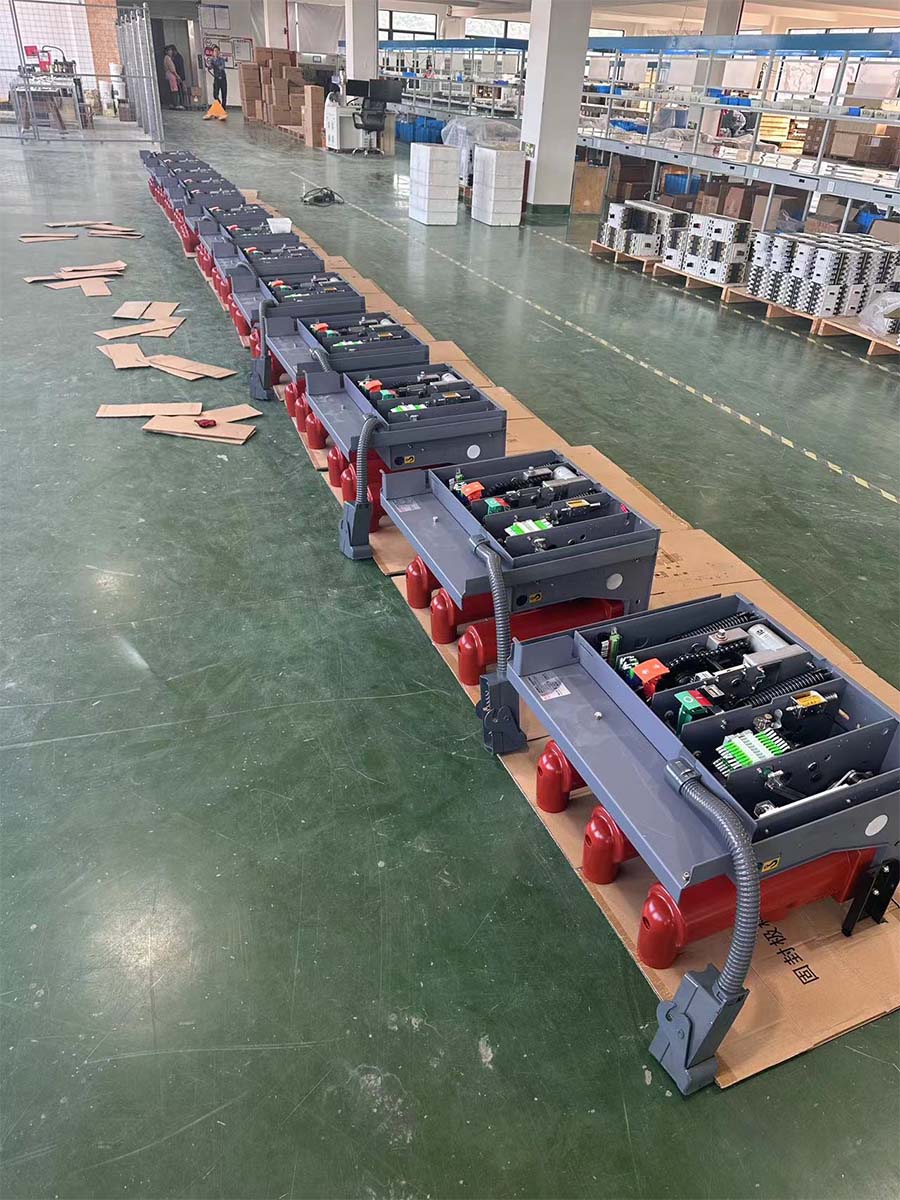

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

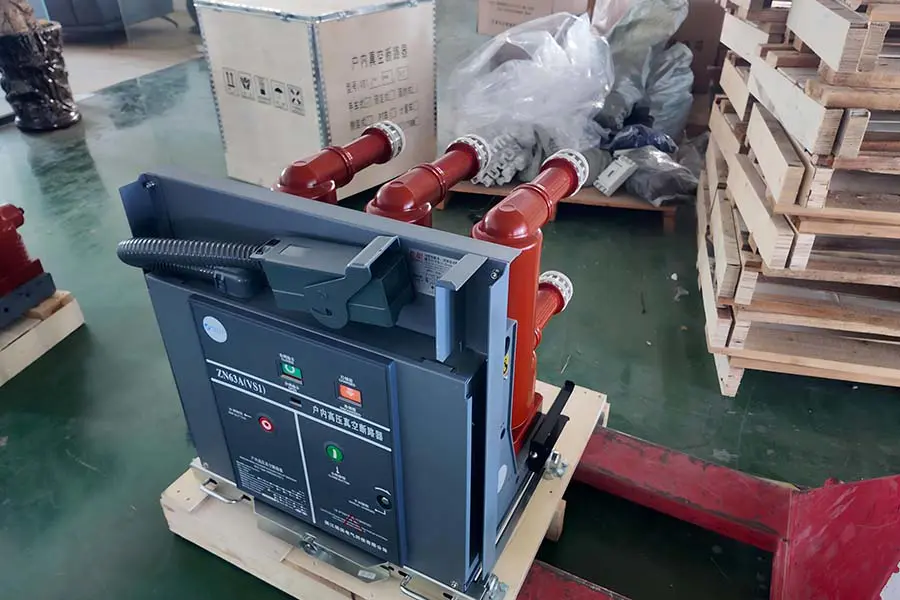

Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.

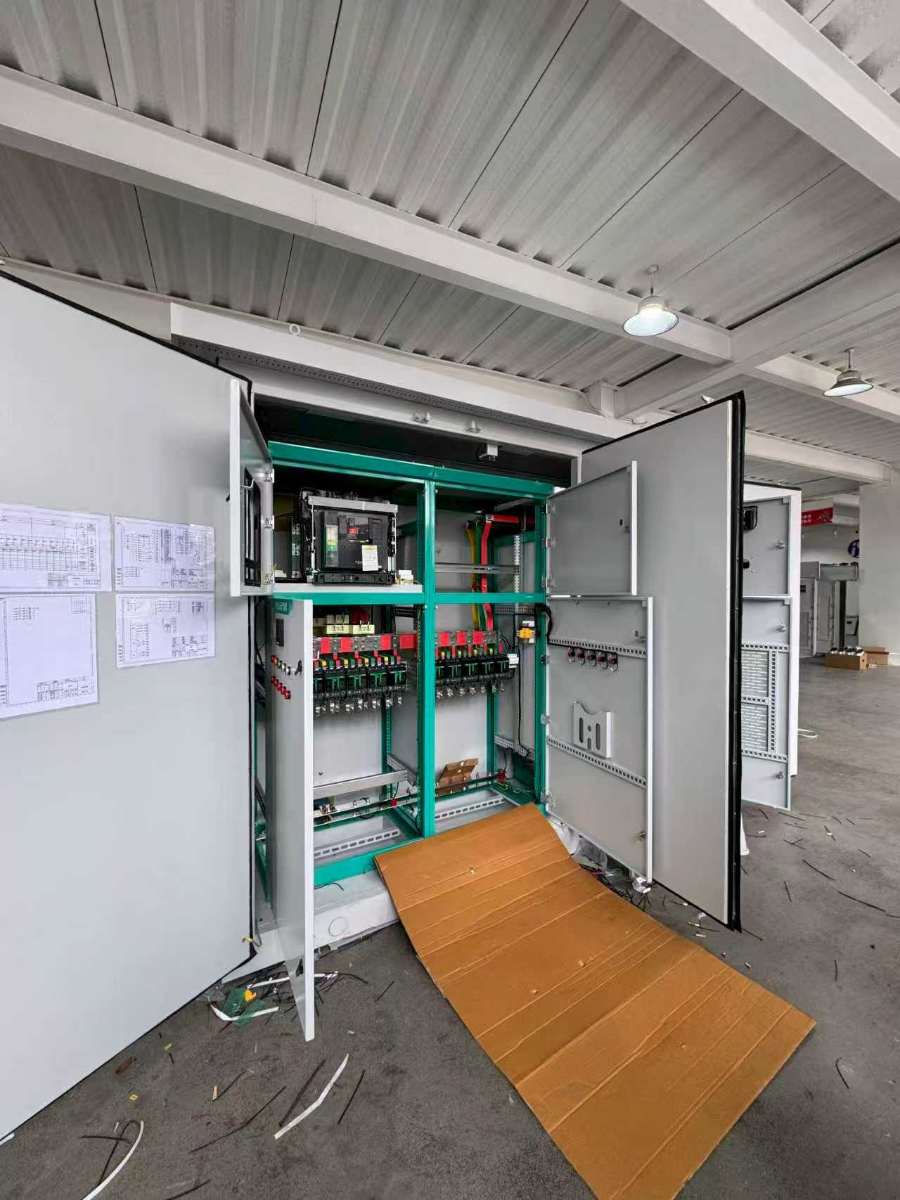

High and Low Voltage Switchgear (ACB, MCCB, VCB)

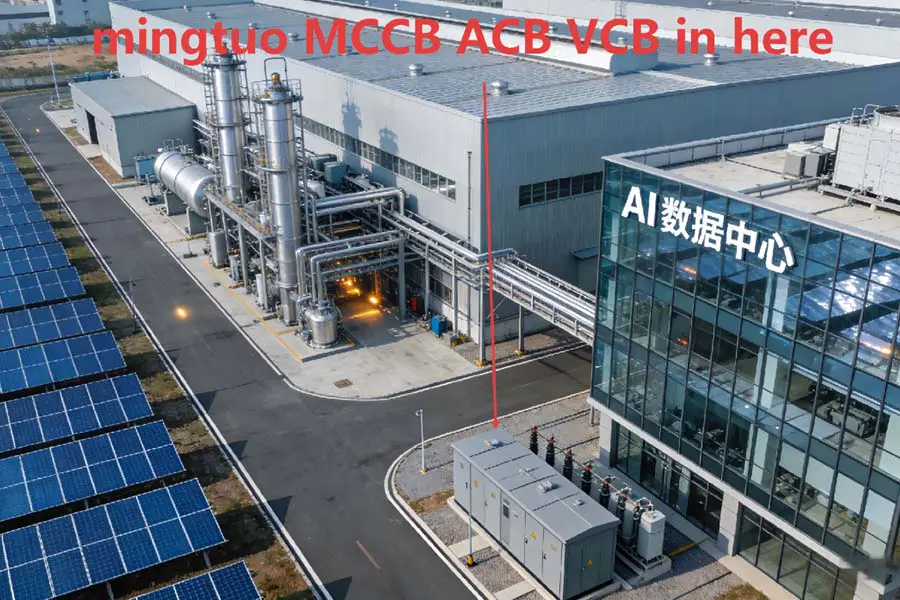

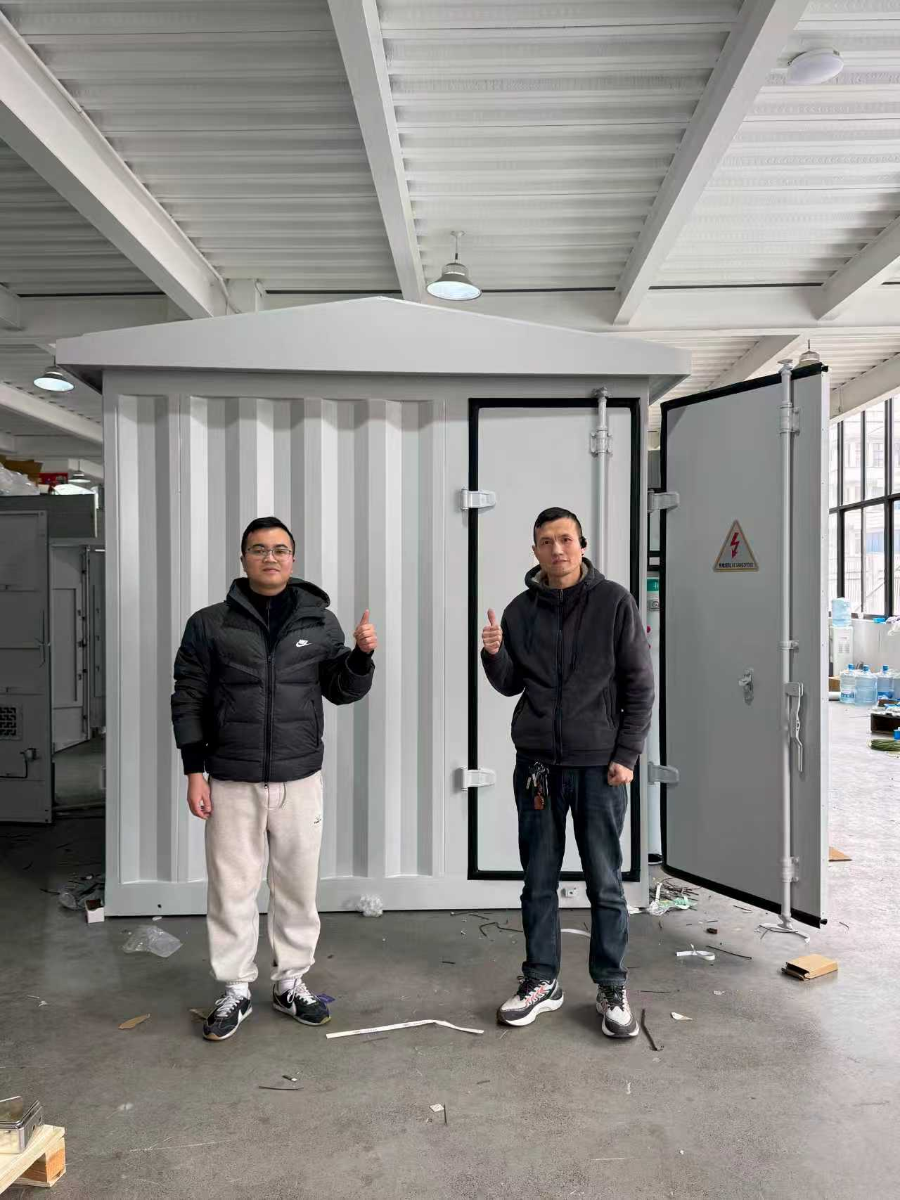

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Tidak	Barang	Satuan	Hitung nilai
1	Tegangan pengenal	-	12 24 35
2	Tegangan pengenal (short-term frequency tolerance 1min)	persegi panjang	42
3	Tegangan pengenal tolerance lightning shocks peak	-	75
4	Frekuensi terukur	Hz	50
5	Nilai saat ini	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Nilai arus hubung singkat terbuka	ka	20/25、31,5、40
7	Tegangan pengenal short tolerance	ka	20/25、31,5、40
8	Durasinya dinilai pendek	s	4
9	Nilai saat ini peak tolerance	ka	50/63、80、100
10	Nilai arus hubung singkat ditutup	ka	50/63、80、100
11	Toleransi tegangan frekuensi rangkaian sekunder 1 menit)	V	2000
12	Kapasitor singleback terukur mengatur arus rangkaian terbuka	A	630/400 (40ka 800/400)
13	Kapasitor terukur mengatur arus dekat	ka	12,5 (frekuensi tidak lebih besar dari 1000Hz)
14	Waktu rem-rem (voltase pengenal)	Nona	≤50
15	Waktu pengumpan (tegangan pengenal)	Nona	≤100
16	Kehidupan mekanis	-	20000
17	Nilai saat ini open circuit times (life)	Beralih	20000
18	Sirkuit terbuka arus hubung singkat terukur	-	50(40kA≤30)
19	Kontak dinamis dan statis memungkinkan ketebalan keausan	mm	3
20	Pengumpan tegangan operasi terukur	-	-
21	Tegangan pengenal break-brake operations	V	AC110/220 DC110/220
22	Tegangan pengenal motor penyimpanan	-	-
23	Peringkat daya motor penyimpanan	W	70
24	Waktu penyimpanan	s	≤10
25	Jarak pembukaan kontak	mm	11 ± 1
26	Perjalanan super	-	3,5 ± 0,5
27	Menutup waktu pentalan kontak	Nona	≤240(A≤3)
28	Poin tiga fase, menutup pada berbagai tahap seksual	-	≤2
29	Kecepatan gerbang rata-rata (pemisahan kontak-6mm)	m/s	0,9–1,2
30	Kecepatan penutupan rata-rata (penutupan kontak 6 mm)	m/s	0,5–0,8
31	Hambatan rangkaian listrik terdepan	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Tekanan kontak pengumpan kontaktor	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Urutan operasi terukur	-	Poin - 0,3 detik - dan poin 180an - dan -
