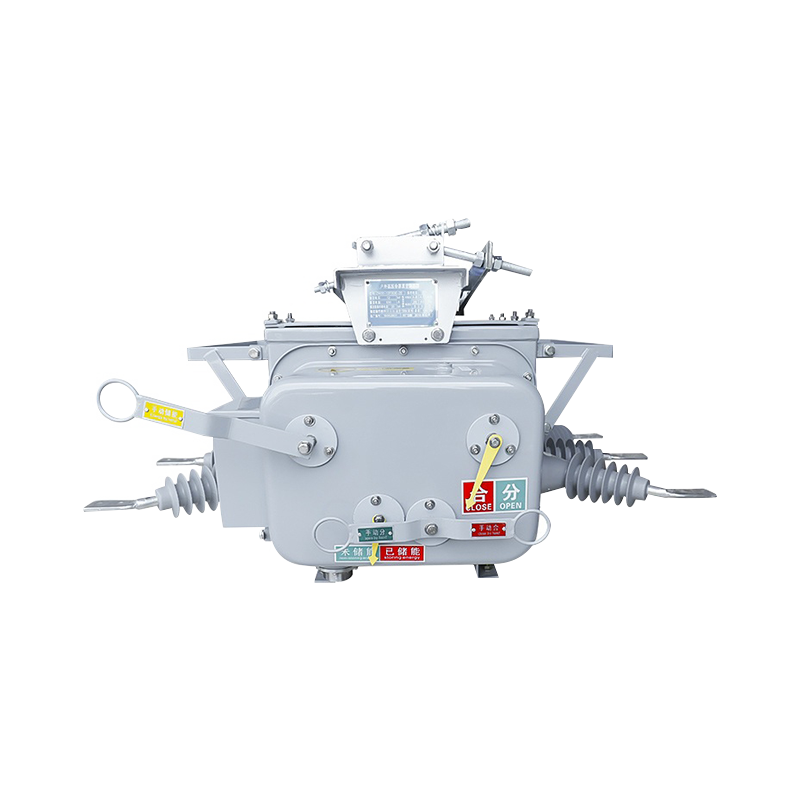

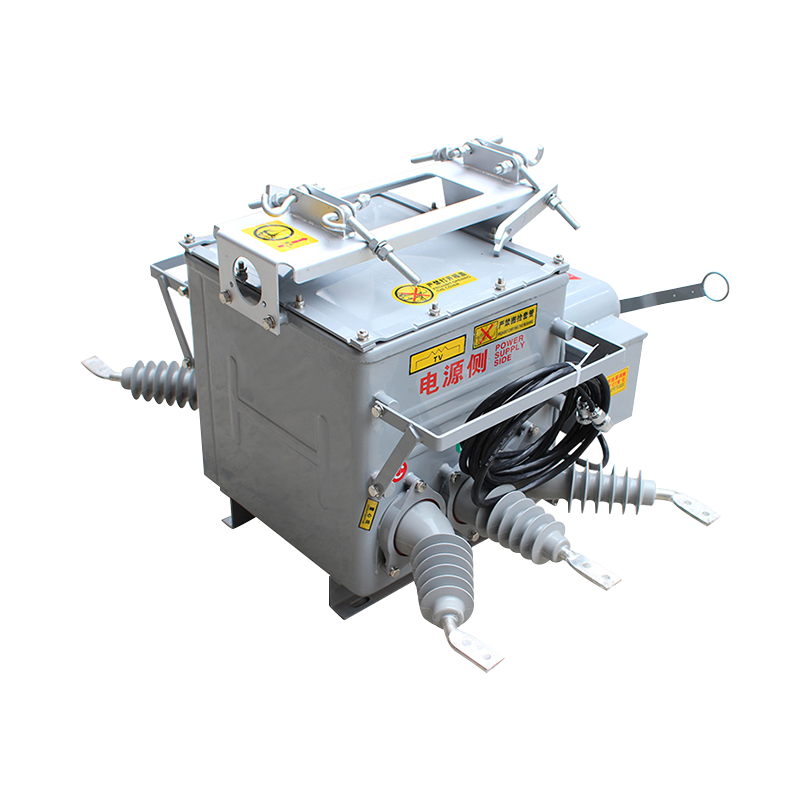

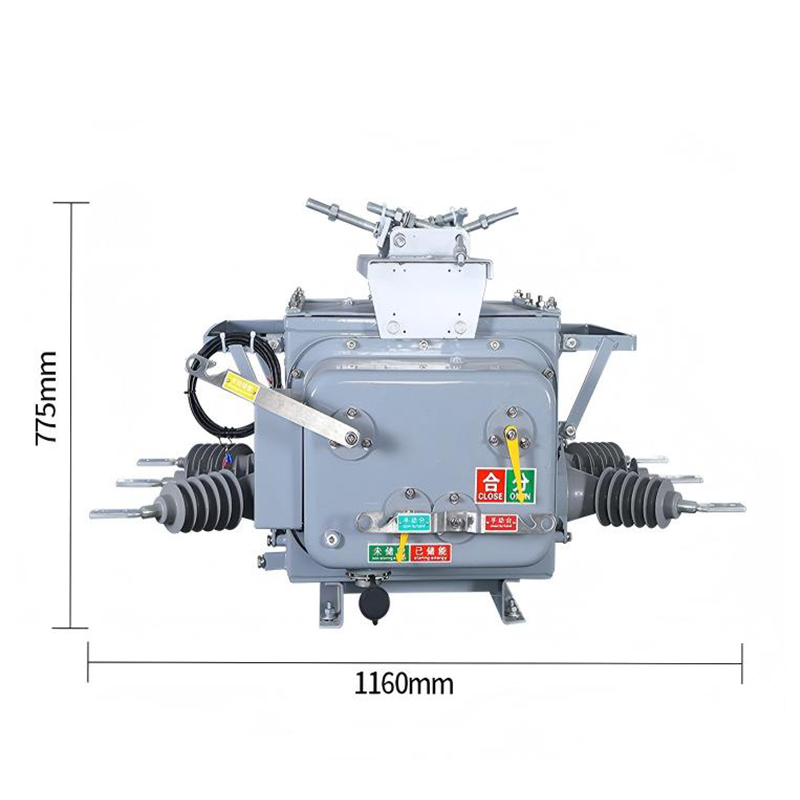

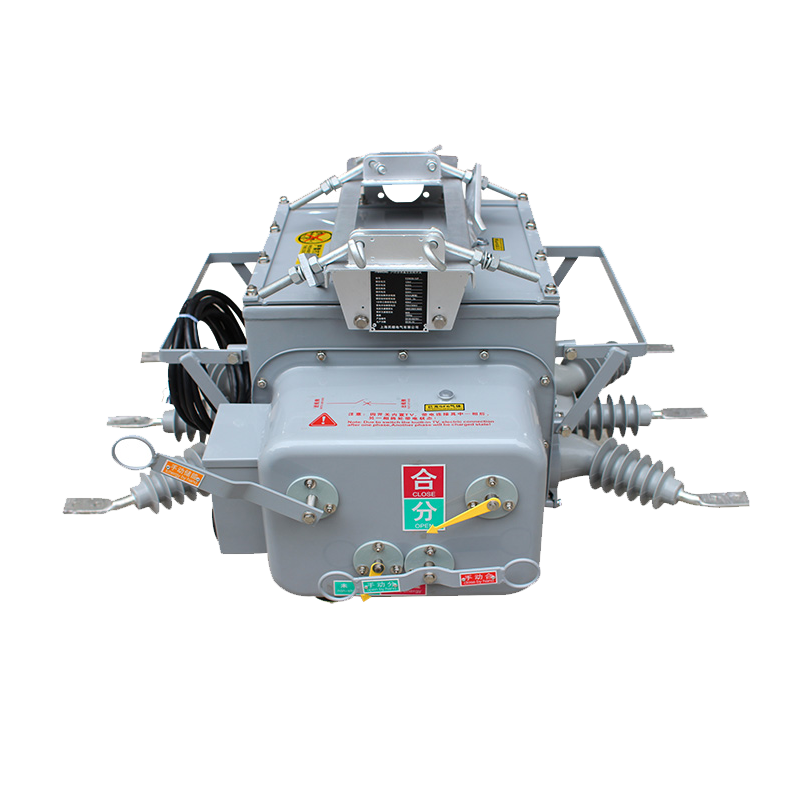

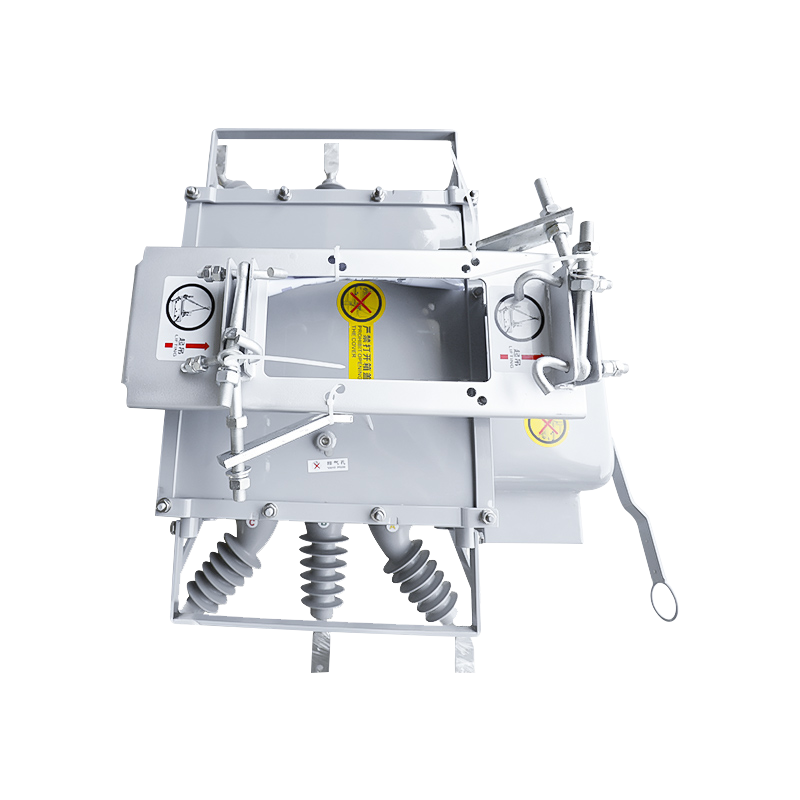

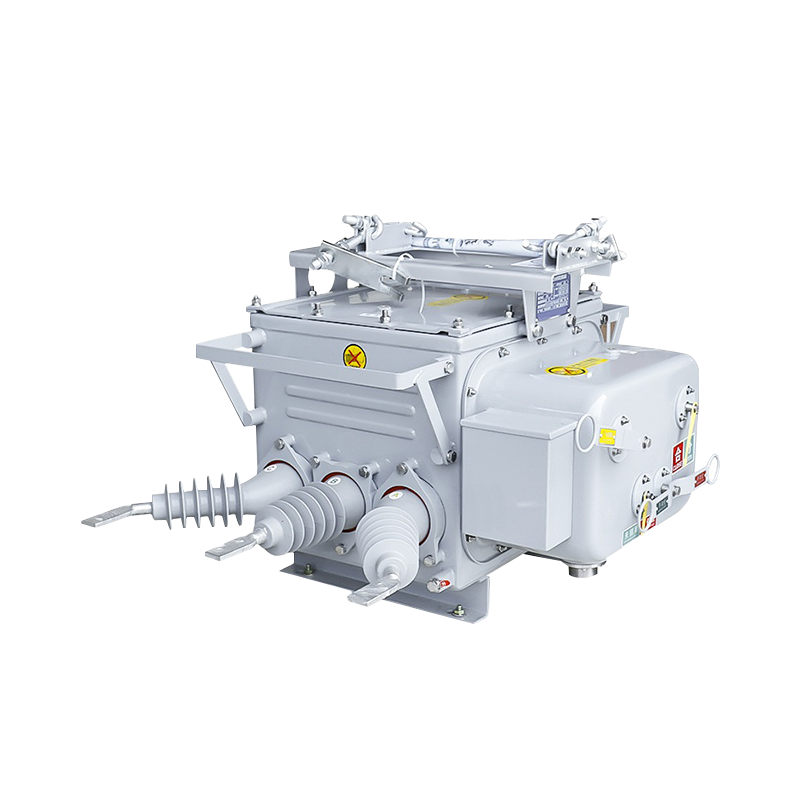

Pemutus Sirkuit Vakum Luar Ruangan ZW20 untuk Distribusi Tegangan Menengah yang Dipasang di Tiang

Pemutus sirkuit ini adalah perangkat distribusi daya cerdas luar ruangan terintegrasi, yang terutama dibagi menjadi tiga bagian:

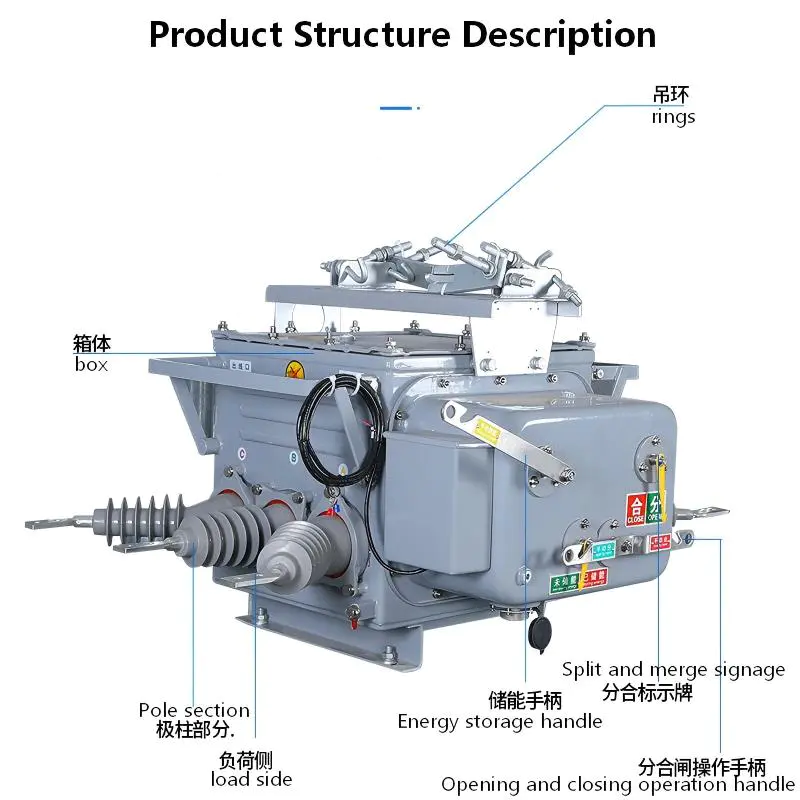

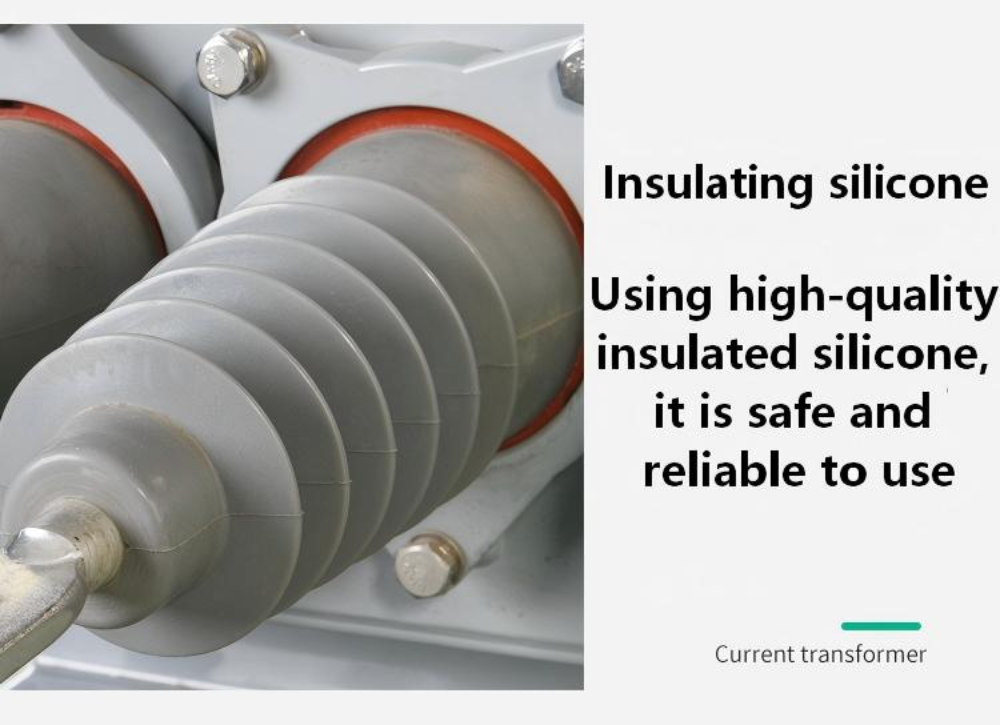

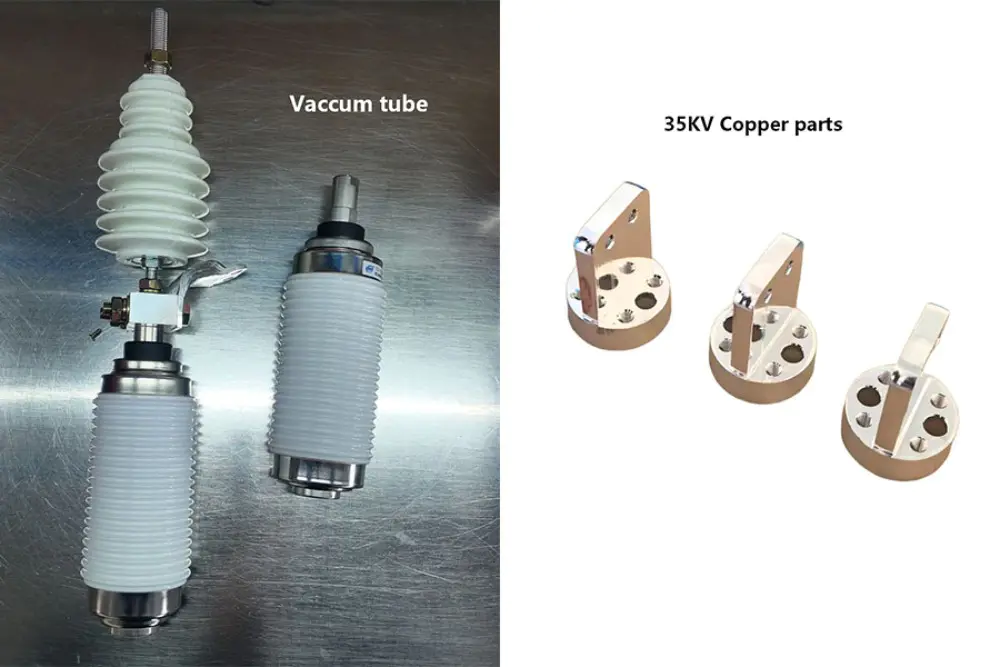

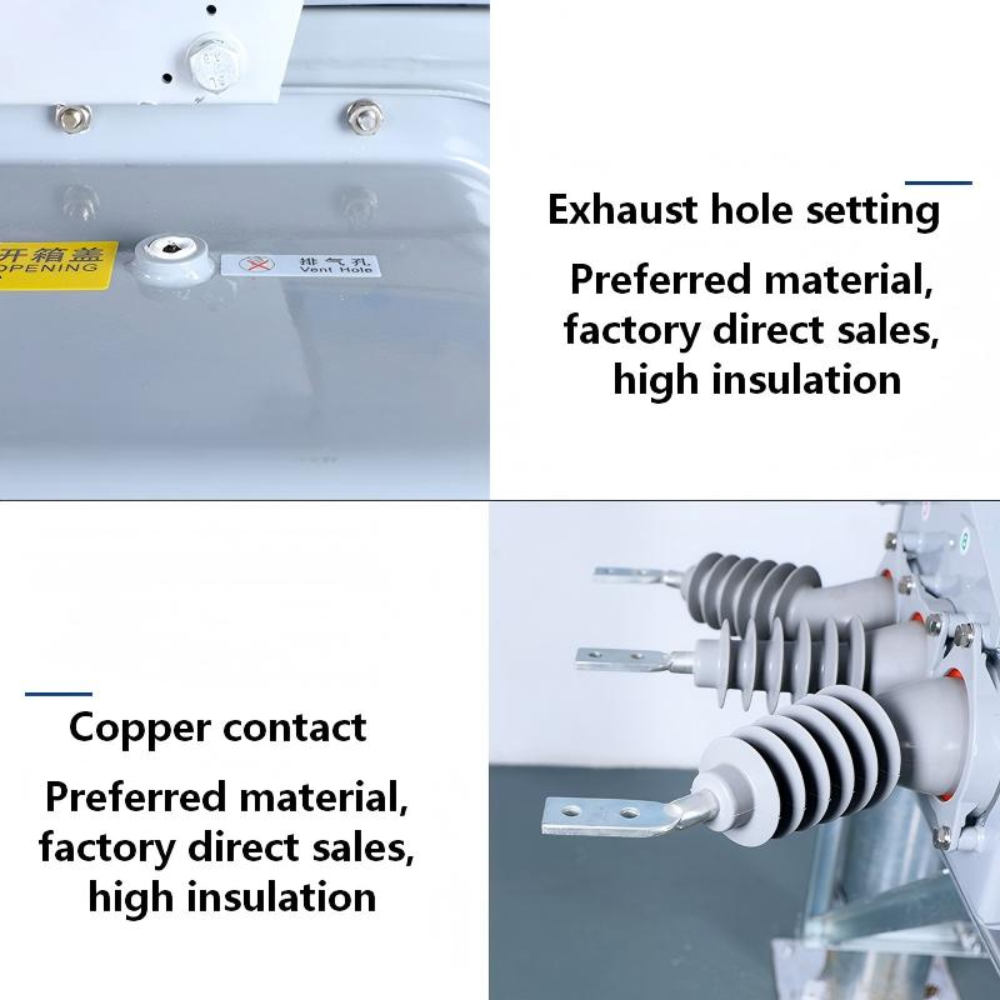

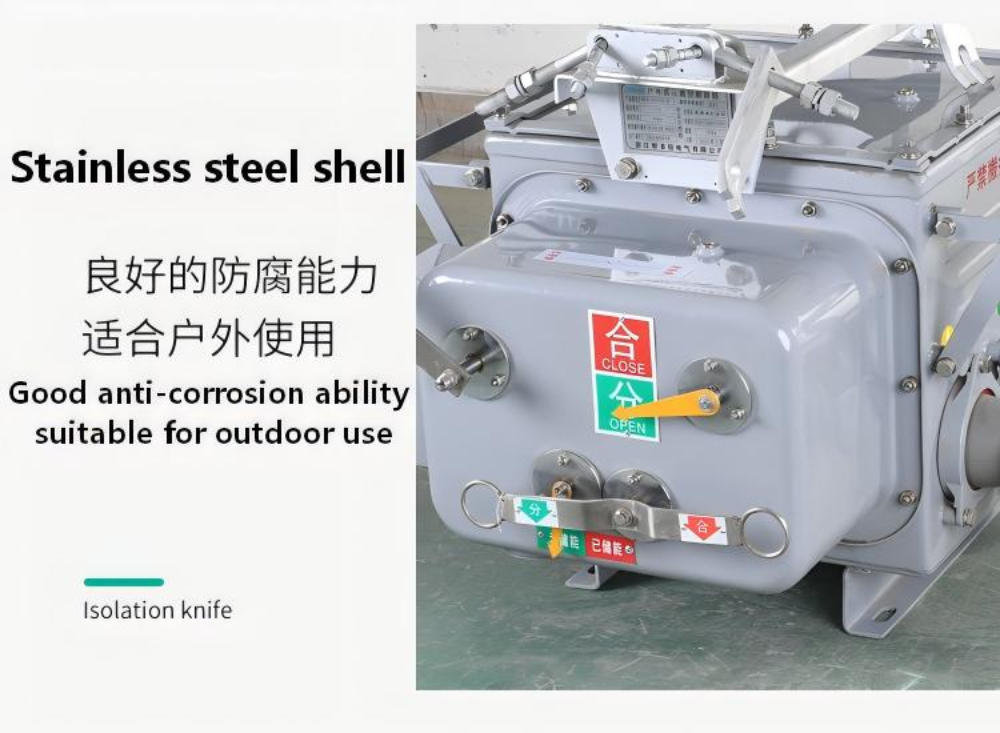

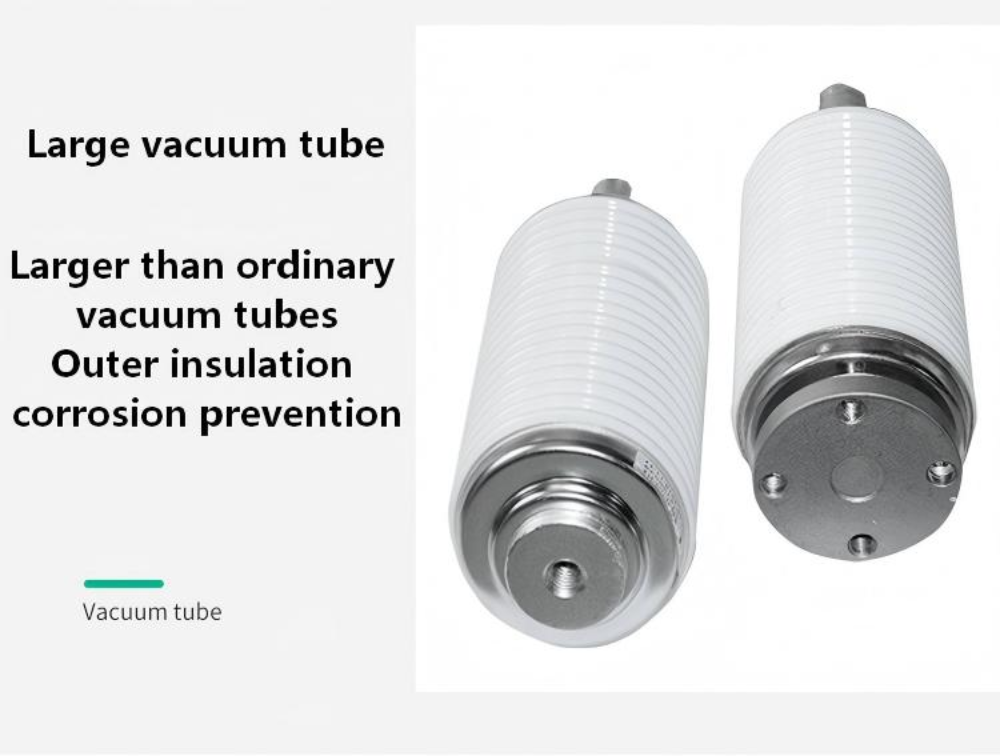

Badan pemutus sirkuit: Ini adalah inti dari peralatan. Sirkuit konduktif dihubungkan secara tepat ke ruang pemadam busur vakum melalui komponen seperti kutub konduktif masuk dan keluar, klem konduktif, dll., untuk menghidupkan/mematikan arus. Dalam hal insulasi dan penyegelan, desainnya sangat indah: batang konduktif terbuat dari resin epoksi dan bahan lain yang dicetak secara keseluruhan untuk memastikan kinerja insulasi eksternal yang sangat baik; Pada saat yang sama, cangkangnya mengadopsi teknologi penyegelan yang matang dan komponen penyegelan seperti cincin "O" untuk memastikan kedap udara yang baik secara keseluruhan.

Mekanisme pengoperasian: Mekanisme ini memiliki fungsi yang komprehensif, mendukung penyimpanan dan pembukaan/penutupan energi listrik, sekaligus tetap mempertahankan fungsi darurat pengoperasian manual. Ini mengintegrasikan beberapa komponen seperti pegas penutup, sistem penyimpanan energi, perangkat pelepas, kumparan pembuka dan penutup, dan sakelar bantu, dan merupakan "pusat kendali" yang menggerakkan pengoperasian pemutus sirkuit secara akurat.

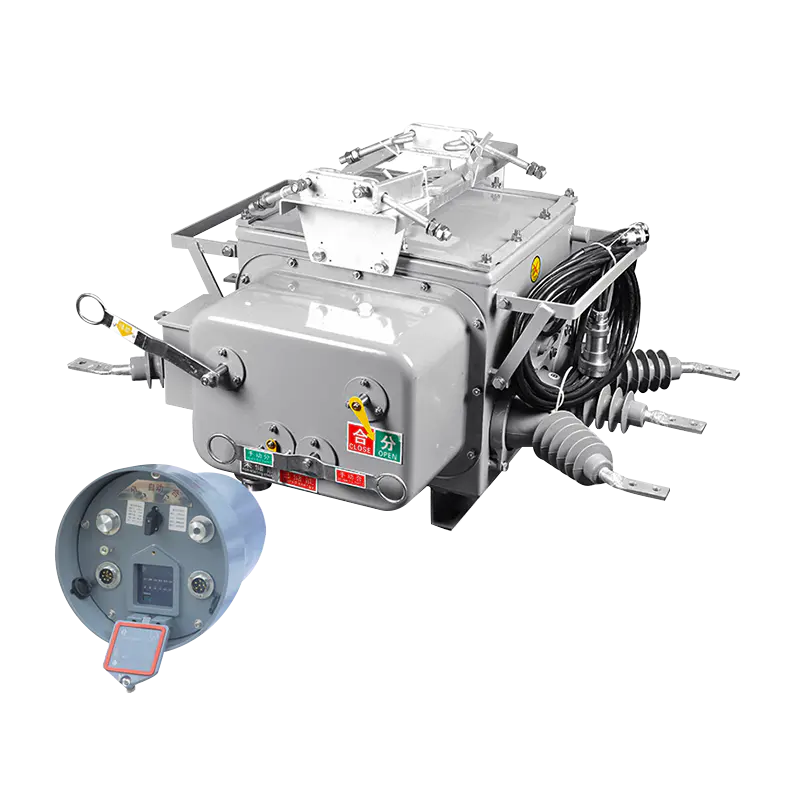

Komposisi set lengkap: Seluruh rangkaian pemutus sirkuit vakum batas bukanlah satu perangkat, tetapi sebuah sistem. Ini terutama terdiri dari pemutus sirkuit vakum ZW20A-12, dipadukan dengan pengontrol cerdas FDR-02 atau CH-40 untuk penilaian logis, dan dilengkapi dengan transformator tegangan (JDZW-10) untuk memberikan sinyal, membentuk solusi bebas perawatan yang lengkap.

Nilai inti perangkat ini terletak pada kemampuan penanganan kesalahannya yang cerdas dan otomatis, yang pada dasarnya mencapai tiga fungsi utama:

Isolasi otomatis hubung singkat fasa ke fasa: Ketika hubung singkat fasa ke fasa terjadi di jalur cabang pengguna, ia dapat dengan cepat trip sebelum tindakan perlindungan gardu induk tingkat yang lebih tinggi dan mempertahankan keadaan terkunci, secara ketat membatasi kesalahan pada sisi pengguna dan mencegahnya mempengaruhi jaringan listrik utama dan pengguna lain.

Penghapusan otomatis kesalahan pembumian satu fasa: Untuk kesalahan pembumian satu fasa yang terjadi di sisi pengguna, pengguna juga dapat mengambil inisiatif untuk memutus dan menghilangkan kesalahan secara otomatis. Proses ini sangat cepat, sehingga hampir tidak terlihat oleh gardu induk tingkat tinggi dan pengguna lain di jalur yang sama, sehingga sangat meningkatkan keandalan pasokan listrik dan pengalaman pengguna.

Temukan titik kesalahan dengan cepat: Setelah mengambil tindakan, ia dapat secara aktif melaporkan informasi kesalahan. Personil pemeliharaan dapat menggunakan peralatan khusus (seperti komputer genggam) untuk membaca data di lokasi dengan cepat, menemukan penyebab kesalahan dan pengguna yang bertanggung jawab secara akurat, sehingga secara signifikan mengurangi waktu untuk pemecahan masalah dan memulihkan pasokan listrik.
