Untuk Apa Pemutus Arus Digunakan? Fungsi Inti, Jenis dan Cara Memilihnya

Seorang teknisi pemeliharaan menyetel ulang pemutus yang tersandung di papan distribusi, dan pemutus tersebut tersandung lagi semenit kemudian. Pemutus berfungsi dengan benar — soket yang rusak menyebabkan kesalahan, dan perangkat memutus sirkuit sebelum kabel yang terlalu panas dapat memicu kebakaran. Singkatnya, pemutus arus adalah saklar yang dioperasikan secara otomatis yang melindungi konduktor, peralatan, dan manusia dari beban berlebih dan korsleting.

Berbeda dengan sekring yang harus diganti setelah beroperasi, pemutus dapat diatur ulang dan digunakan kembali. Itulah sebabnya pemutus digunakan pada panel perumahan, bangunan komersial, pabrik industri, dan jaringan utilitas. Pertanyaan intinya adalah bagaimana mencocokkan pemutus dengan tugas spesifik masing-masing.

Apa yang Sebenarnya Dilindungi oleh Pemutus Sirkuit

Ketika arus melebihi nilai konduktor, panas akan terbentuk dengan cepat. Kabel berkekuatan 16 A yang mengalirkan arus 25 A dalam jangka waktu lama akan melampaui batas suhu insulasi dan akhirnya rusak. Pemutus berukuran untuk membuka sirkuit sebelum hal itu terjadi. Perlindungan yang sama juga diterapkan pada motor, trafo, dan pasokan listrik, yang dapat rusak atau hancur karena arus berlebih yang berkepanjangan.

Pemutus juga membatasi durasi korsleting. Gangguan fase-ke-fase dapat mendorong arus hingga puluhan ribu ampere; Jika dibiarkan tanpa gangguan, hal ini akan menciptakan energi busur besar yang dapat menghancurkan switchgear dan membahayakan siapa pun di sekitarnya. Dengan mengatasi masalah dalam hitungan milidetik, pemutus akan melindungi instalasi dan orang yang mengoperasikannya.

Kelebihan Beban vs Hubungan Pendek: Mengapa Pemutus Terputus

Pemutus merespons dua kondisi kesalahan yang berbeda, dan perbedaan tersebut mendorong proses pemilihan.

Sebuah kelebihan beban adalah arus di atas nilai pengenal yang masih mengalir melalui jalur yang dimaksudkan. Contohnya termasuk terlalu banyak peralatan dalam satu sirkuit, motor mati sebagian, atau pemanas rusak. Kelebihan beban biasanya ringan — seringkali 1,5 hingga 2 kali arus pengenal — dan seiring waktu menyebabkan kerusakan akibat panas. Mekanisme termal pada pemutus menangani hal ini dengan tersandung lebih cepat seiring dengan meningkatnya arus.

A hubungan pendek terjadi ketika arus mengambil jalur yang tidak diinginkan, seperti kontak fase-ke-fase atau fase-ke-bumi. Arus gangguan dapat mencapai ribuan ampere dalam sekejap. Inilah tugas fungsi perjalanan magnetis: ia bereaksi dalam milidetik untuk menghentikan gangguan sebelum kontak, busbar, atau kabel rusak.

Kurva tersandung menentukan seberapa sensitif pemutusnya. Perangkat kurva B trip pada 3 hingga 5 kali arus pengenalnya, kurva C pada 5 hingga 10 kali, dan kurva D pada 10 hingga 20 kali:

• kurva B: beban resistif, penerangan, sirkuit akhir perumahan.
• kurva C: sirkuit industri dan distribusi umum, motor kecil.
• kurva D: beban masuk yang tinggi seperti motor, trafo, mesin las.

Bagaimana Pemutus Arus Mengganggu Arus

Di dalam pemutus tegangan rendah pada umumnya, strip bimetalik memberikan perlindungan termal: saat arus beban berlebih memanaskan strip, strip tersebut membengkok dan melepaskan kaitnya. Kumparan elektromagnetik memberikan perlindungan magnetis: arus hubung singkat yang tinggi menciptakan medan magnet yang cukup kuat untuk membuat mekanisme tersandung secara instan. Bersama-sama, kedua mekanisme ini merespons kelebihan beban yang bergantung pada waktu dan kesalahan sesaat.

Ketika kontak terpisah, busur terbentuk di antara keduanya. Pemutus harus memadamkan busur ini dengan cepat, atau rangkaian akan tetap berjalan. Desain tegangan rendah menggunakan peluncuran busur dengan pelat logam yang membelah dan mendinginkan busur; pemutus vakum tegangan menengah terbuka di dalam ruang tertutup di mana busur mati pada arus nol pertama.

Peringkat yang relevan di sini adalah kapasitas putus — arus hubung singkat maksimum yang dapat dihilangkan oleh pemutus tanpa kerusakan. Pemutus dengan kapasitas pemutusan yang terlalu rendah untuk titik pemasangannya tidak dapat diandalkan untuk mengatasi gangguan yang sebenarnya.

Jenis Pemutus Arus yang Umum dan Tempat Penggunaannya

Setiap aplikasi memiliki keluarga pemutus yang paling sesuai. Kategori utama dalam distribusi tegangan rendah dan menengah dibandingkan di bawah ini.

Untuk papan distribusi dan pengumpan industri, pemutus sirkuit berbentuk kotak adalah pekerja kerasnya. Ia menawarkan pengaturan termal dan magnetik yang dapat disesuaikan, sehingga praktis untuk beban campuran dalam satu panel. Itu MCCB seri EZC, diberi nilai mulai dari 100 A hingga 1600 A , adalah contoh khas untuk distribusi daya tegangan rendah.

Pemutus Sirkuit Kotak Cetakan EZC 100A–1600A untuk Distribusi Daya Tegangan Rendah Su Mingtuo, Cina Grosir Pemutus Sirkuit Kotak Cetakan EZC 100A–1600A untuk Pemasok Distribusi Daya Tegangan Rendah dan Lingkaran Kotak Cetakan EZC... Lihat Produk →

Untuk pengumpan masuk utama dari instalasi besar, an pemutus sirkuit udara biasanya diperlukan. ACB mencakup rentang arus tertinggi dan dapat ditarik untuk diperiksa. SEBUAH 6300 Pemutus arus udara tipe laci adalah pilihan realistis untuk switchboard LV arus tinggi.

Pemutus Arus Udara Tarik MT 6300A untuk Suplai Distribusi Daya Arus Tinggi Mingtuo, Pemutus Sirkuit Udara Tarik MT 6300A Grosir Tiongkok untuk Pemasok Distribusi Daya Arus Tinggi dan Pemutus Sirkuit Udara Tarik MT 6300A... Lihat Produk →

Di sisi tegangan menengah, pemutus sirkuit vakum mendominasi karena umurnya yang panjang dan perawatannya rendah. Dalam panel 12 kV, an pemutus sirkuit vakum VS1 penarikan dalam ruangan dengan kapasitas pemutusan 31,5 kA sangat cocok untuk melindungi trafo dan pengumpan distribusi.

VS1 12kV Pemutus Sirkuit Vakum Penarikan Dalam Ruangan Tegangan Menengah, Pemasok 31,5kA, Mingtuo, Pemutus Sirkuit Vakum Penarikan Dalam Ruangan Tegangan Menengah VS1 12kV Grosir Cina, Pemasok 31,5kA dan Pemutus Sirkuit Vakum Tegangan Menengah VS1 12kV ... Lihat Produk →

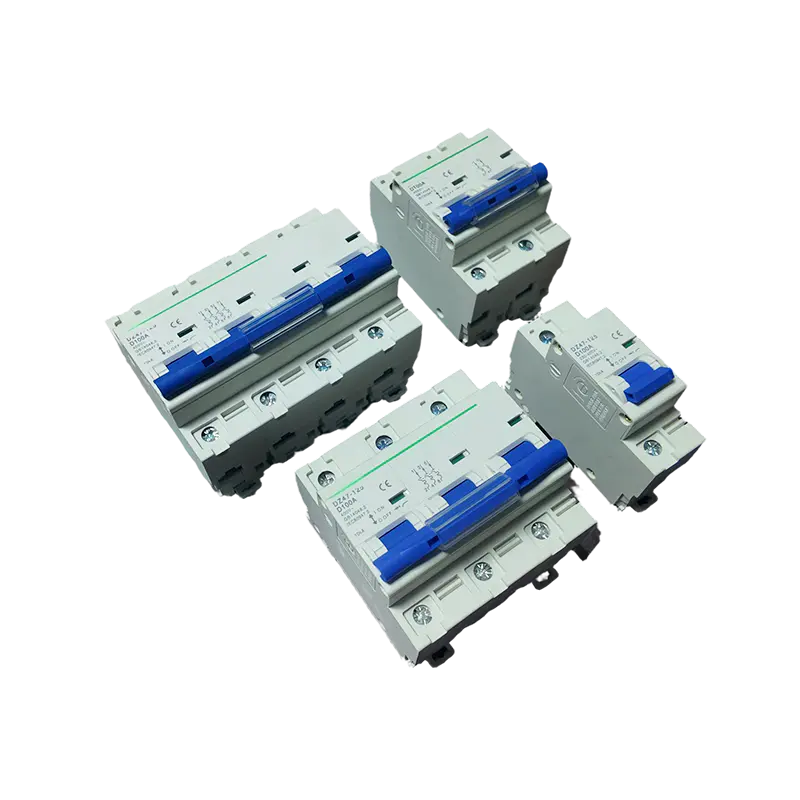

Dua kategori lagi penting dalam praktiknya. Perangkat arus sisa (RCD dan RCBO) mendeteksi kebocoran bumi dan melindungi manusia dari sengatan listrik, menjadikannya penting untuk stopkontak dan peralatan portabel. Pemutus DC khusus digunakan dalam sistem fotovoltaik, karena pemutus AC untuk keperluan umum tidak dapat mengganggu busur DC dengan aman. Dalam skema daya cadangan, saklar transfer otomatis (ATS) dipasangkan dengan pemutus utama untuk beralih antara pasokan listrik dan generator.

Cara Memilih Pemutus Arus yang Tepat

Pemilihannya adalah tentang mencocokkan pemutus dengan kondisi normal rangkaian dan arus gangguan maksimum pada titik pemasangan.

Mulailah dengan arus beban dan ukuran konduktor, kemudian tentukan calon arus hubung singkat dari rating transformator dan impedansi saluran. Baru kemudian pilih kurva perjalanan dan kapasitas putus. Dalam sistem yang lebih besar, koordinasi selektif antara pemutus hulu dan hilir memastikan bahwa gangguan hanya menyebabkan gangguan pada perangkat terdekat, sehingga seluruh instalasi tetap online.

Mengapa Membangun Kualitas dan Konsistensi Manufaktur Itu Penting

Peringkat hanya bermakna jika pemutus bekerja persis seperti yang ditentukan, setiap saat. Korsleting merupakan peristiwa yang jarang terjadi, namun jika terjadi, pemutus harus beroperasi tanpa ragu-ragu. Kalibrasi elemen termal, bahan kontak, dan komponen pemadam busur api menentukan apakah elemen tersebut trip pada arus yang tepat dan mengatasi masalah dengan bersih.

Inilah sebabnya mengapa konsistensi produksi itu penting. Zhejiang Mingtuo Electrical Technology, produsen pemutus tegangan rendah dan menengah di Liushi, mengendalikan rantai mulai dari pemrosesan komponen hingga perakitan akhir dan menerapkan manajemen 7S di lantai produksi, sehingga perusahaan melaporkan tingkat pengembalian yang rendah sebagai hasilnya. Untuk gambaran yang lebih luas tentang bagaimana pemutus berperilaku dalam sistem nyata, lihat panduan proteksi listrik tegangan rendah dan tegangan menengah .

Ringkasnya: pemutus arus digunakan untuk melindungi sirkuit, peralatan, dan manusia dari kelebihan beban dan arus pendek, dan untuk membendung kesalahan sehingga kegagalan pada satu penyulang tidak mematikan seluruh fasilitas. Pilih volume yang benartage, arus, kapasitas putus, karakteristik trip, dan bentuk pemasangan, dan verifikasi kontrol kualitas pabrikan sebelum Anda memesan. Jika Anda menentukan ukuran pemutus untuk switchboard, pembangkit fotovoltaik, atau panel kontrol motor, persiapkan data sistem Anda dan diskusikan dengan teknisi aplikasi — Anda dapat menghubungi tim di Mingtuo melalui halaman kontak .
