Sistem Pemutus Sirkuit Kotak Terisolasi: Cara Kerjanya dan Cara Memilihnya

Seorang insinyur yang bekerja pada switchboard tegangan rendah baru pernah menggambarkan dilema klasik untuk pengumpan 1.600 A: pemutus kotak yang dibentuk yang hampir tidak menutupi rating, atau pemutus sirkuit udara penuh yang terasa berlebihan. Pemutus sirkuit casing terisolasi (ICCB) berada di tengah, dan memecahkan masalah tersebut dalam ribuan instalasi. Dalam istilah praktis, sistem ICCB adalah pemutus casing yang dibentuk dengan kinerja tinggi dalam casing berinsulasi penuh, biasanya dilengkapi dengan pelindung trip elektronik dan sering kali disusun dalam dudukan penarikan. Artikel ini menjelaskan apa arti kategori tersebut, bagaimana perbandingannya dengan kotak cetakan dan pemutus sirkuit udara, dan apa yang harus diverifikasi sebelum Anda menentukannya.

Apa itu sistem pemutus sirkuit kasus terisolasi

Pemutus sirkuit kotak berinsulasi, pada intinya, adalah pemutus sirkuit kotak cetakan tugas berat. Nama tersebut menggambarkan wadahnya: semua komponen pembawa arus berada di dalam wadah berinsulasi yang dibentuk dari resin termoset atau poliester yang diperkuat kaca. Konstruksi ini menjaga unit tetap kompak sambil menahan busur selama gangguan. Sebagian besar ICCB beroperasi pada kisaran 800 A hingga 5.000 A, dengan ukuran kerangka umum pada 800 A, 1.600 A, 2.000 A, 3.200 A, dan 4.000 A. Mereka berbagi mekanisme peralihan dasar dari MCCB, namun menambah margin kinerja dan kemudahan servis yang dibutuhkan oleh pengumpan kritis.

Tiga fitur memisahkan ICCB dari MCCB standar. Pertama, mekanisme penyimpanan energi dua langkah menghasilkan pembukaan dan penutupan yang konsisten terlepas dari seberapa lambat operator menggerakkan pegangannya. Kedua, unit trip elektronik menggantikan trip termal-magnetik, menawarkan pengaturan jangka panjang, jangka pendek, seketika, dan gangguan tanah yang dapat disesuaikan. Ketiga, rangka yang lebih besar tersedia dengan konstruksi drawout, sehingga pemutus dapat ditarik untuk diperiksa atau diganti tanpa membuka baut busbar. Bersama-sama fitur-fitur ini membuat ICCB berperilaku lebih seperti pemutus arus udara sambil mempertahankan jejak casing yang dibentuk.

Mengapa bagian sistem penting

Kata "sistem" dalam sistem pemutus sirkuit berinsulasi bukanlah suatu kebetulan. Pada switchboard, pemutus tidak pernah bekerja sendiri. Ini dipasangkan dengan unit trip, dudukan penarikan, interlock mekanis, kontak bantu, pelepasan shunt atau tegangan rendah, sensor gangguan tanah, dan terkadang modul komunikasi. Unit perjalanan elektronik adalah inti dari pengaturan ini. Nilai pengambilan dan penundaan jangka panjang dan pendek yang dapat disesuaikan memungkinkan selektivitas: kesalahan pada pengumpan hilir teratasi sebelum pemutus utama putus. Tanpa koordinasi, satu kesalahan saja dapat membuat keseluruhan fasilitas menjadi gelap.

Ketika suatu spesifikasi memerlukan perlindungan LSIG atau pemantauan jarak jauh, MCCB termal-magnetik tidak dapat mengirimkannya, namun pemutus dengan unit trip yang dikendalikan mikroprosesor dapat melakukannya. Banyak pembuat switchboard sekarang menggunakan kelas casing cetakan sebagai default untuk pengumpan pemasangan tetap dan posisi penarikan cadangan untuk sumber listrik dan pengikat. Pemutus distribusi listrik modern seperti Pemutus sirkuit casing cetakan MTNSX 100 A hingga 1.600 A mencakup sebagian besar tugas pengumpan ini dengan ukuran yang sesuai dengan kompartemen kompak.

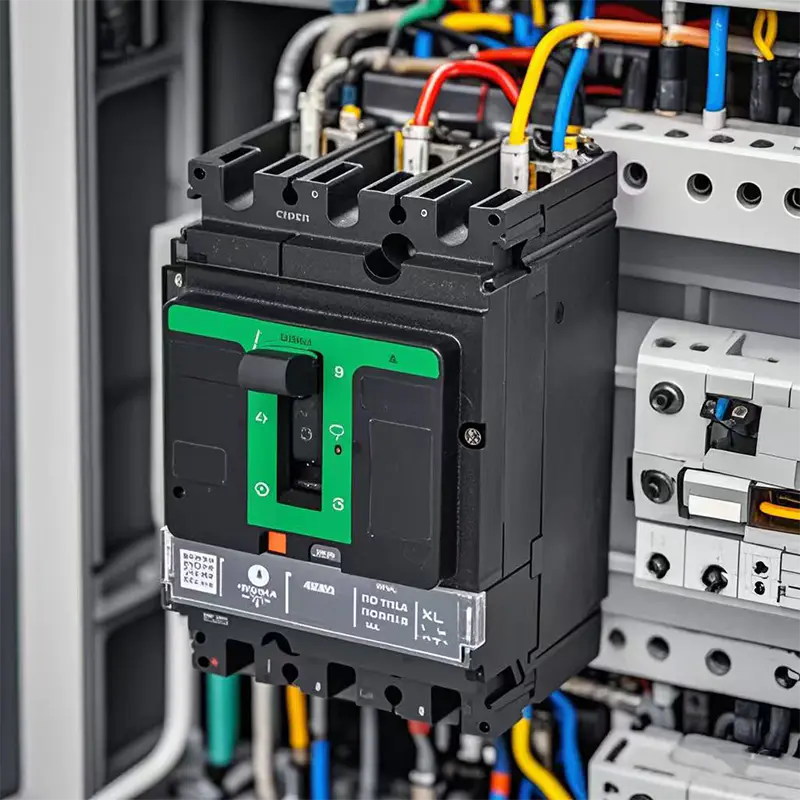

MT-NSX 3/4P 100A-630A AC Moulded Case Circuit Breaker untuk Industri & Komersial Mingtuo, Cina Grosir MT-NSX 3/4P 100A-630A AC Moulded Case Circuit Breaker untuk Pemasok Distribusi Industri & Komersial dan MT-N... Lihat Produk →

Sistem ICCB vs. kotak cetakan vs. pemutus arus udara

Perbandingan langsung memperjelas posisi masing-masing teknologi dalam distribusi tegangan rendah.

Tabel ini memperjelas satu hal: ICCB menempati ruang antara pemecah kasus cetakan berkinerja tinggi dan pemutus udara. Mereka memberikan sebagian besar kemudahan servis dan selektivitas ACB dalam sebuah paket yang terintegrasi dengan mudah ke dalam switchgear kompak. Pertukarannya tampak ekstrem. Di bawah sekitar 800 A, MCCB yang dibangun dengan baik lebih ekonomis. Di atas 3.200 A, atau ketika switchboard sudah berukuran sesuai dengan kompartemen ACB standar, pemutus sirkuit udara menjadi pilihan praktis.

Di mana sistem pemutus kasus berinsulasi mendapatkan tempatnya

Sistem ICCB jarang merupakan pilihan termurah, namun menjadi pilihan yang tepat ketika tiga kondisi saling tumpang tindih: penyulang memerlukan margin arus nyata, studi proteksi memerlukan kurva yang dapat disesuaikan, dan diharapkan adanya pemeliharaan tanpa pemadaman yang berkepanjangan. Instalasi yang umum meliputi:

• Switchboard tegangan rendah dan pusat kendali motor yang posisi utama atau pengikatnya memerlukan kemudahan servis penarikan.
• Bangunan bertingkat tinggi dan pengumpan komersial dimana ruang ruang listrik sempit.
• Pabrik industri dengan proses berkelanjutan, di mana selektivitas dan penggantian cepat mengurangi waktu henti.
• Pusat data, rumah sakit, dan fasilitas penting lainnya dengan dual feed, transfer otomatis, atau cadangan generator.
• Sirkuit keluaran dan bypass UPS, tempat unit trip elektronik berkoordinasi dengan proteksi transformator hulu.

Dalam setiap kasus, faktor penentunya adalah unit trip dan konfigurasi switchgear. Jika pemutus termal-magnetik tetap tidak dapat memberikan kurva koordinasi, proyek berpindah ke kelas perjalanan elektronik. Jika tata letak switchboard juga memerlukan konstruksi penarikan, Anda secara efektif menentukan sistem ICCB atau pemutus udara.

Apa yang harus diperiksa sebelum menentukan sistem ICCB

Spesifikasi yang terlihat seperti rating arus sederhana dapat menyembunyikan beberapa detail teknis. Selesaikan poin-poin ini sebelum mengikuti kelas pemutus.

1. Peringkat berkelanjutan dan margin bingkai. Pilih bingkai yang sama dengan atau di atas ampacity konduktor, dengan ruang untuk pertumbuhan di masa depan.
2. Mengganggu peringkat. Verifikasikan kapasitas pemutusan ultimat dan servis terhadap tingkat kesalahan yang dihitung.
3. Fungsi unit perjalanan. Pastikan pengaturan jangka panjang, jangka pendek, seketika, dan gangguan tanah tersedia dan dapat disesuaikan di lokasi.
4. Koordinasi selektivitas. Periksa koordinasi dengan proteksi trafo hulu dan penyulang hilir, termasuk ketahanan jangka pendek.
5. Drawout atau konstruksi tetap. Putuskan apakah pemasangan memerlukan penggantian pemutus tanpa mematikan energi busbar.
6. Aksesori dan komunikasi. Sertakan pelepasan tegangan rendah, trip shunt, kontak bantu, atau komunikasi bus jika diperlukan.
7. Kondisi layanan. Terapkan penurunan daya untuk suhu sekitar, ketinggian, kelembapan, atau lingkungan korosif.
8. Standar dan sertifikasi. Konfirmasikan kepatuhan terhadap IEC 60947-2, UL 489, atau standar untuk pasar tujuan.

Untuk aplikasi pada pita ICCB atas, atau ketika switchboard dibangun di sekitar kompartemen pemutus udara, alternatif alaminya adalah pemutus sirkuit udara penarikan. Pemutus sirkuit udara tarik MT-2000-3200A Mingtuo Listrik untuk distribusi tegangan rendah mencakup kisaran 2.000 A hingga 3.200 A dengan konstruksi penarikan dan kinerja interupsi yang diharapkan dari pemutus utama di kelas tersebut.

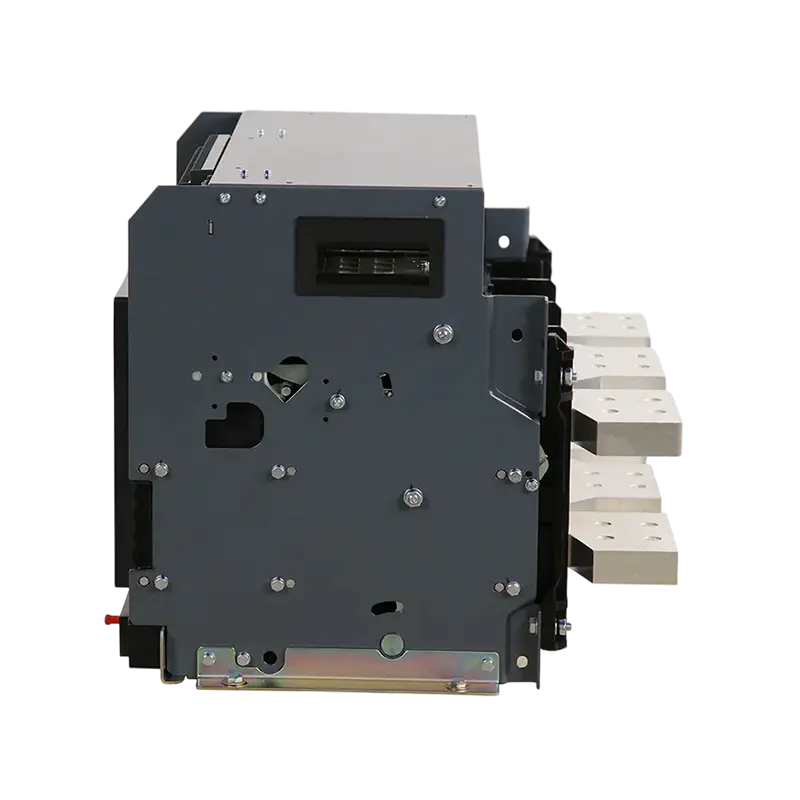

Pemasok Pemutus Arus Udara Distribusi Tegangan Rendah, Pabrik Mingtuo adalah Pemasok Grosir Pemutus Sirkuit Udara Distribusi Tegangan Rendah 2000–3200A Draw-Out dan Produsen Pemutus Sirkuit Udara Tegangan Rendah... Lihat Produk →

Mencocokkan teknologi dengan aplikasinya

Kelas terbaik jarang sekali merupakan kelas termahal. MCCB yang dipasang tetap dan berkinerja tinggi menangani banyak feeder secara ekonomis. Sistem ICCB dengan trip elektronik cocok jika selektivitas dan penyesuaian penting. ACB penarikan menang ketika switchboardnya besar, arusnya melebihi sekitar 3.200 A, atau strategi pemeliharaan mendukung penarikan penuh. Setiap peningkatan di kelasnya menambah biaya dan jejak, sehingga tingkat kesalahan, koordinasi, dan kebutuhan layanan harus mendorong keputusan tersebut.

Rangkaian produk yang tersedia dari satu produsen dapat menyederhanakan keputusan tersebut. Pada sisi casing cetakan, seri MTNSX mencakup distribusi daya dari 100 A hingga 1.600 A untuk aplikasi pengumpan pemasangan tetap. Di sisi udara, itu NT/NW maju pemutus arus udara diberi peringkat 1.600 A hingga 6.300 A melayani posisi utama dan dasi tetap dan penarikan, melampaui batas praktis kerangka ICCB.

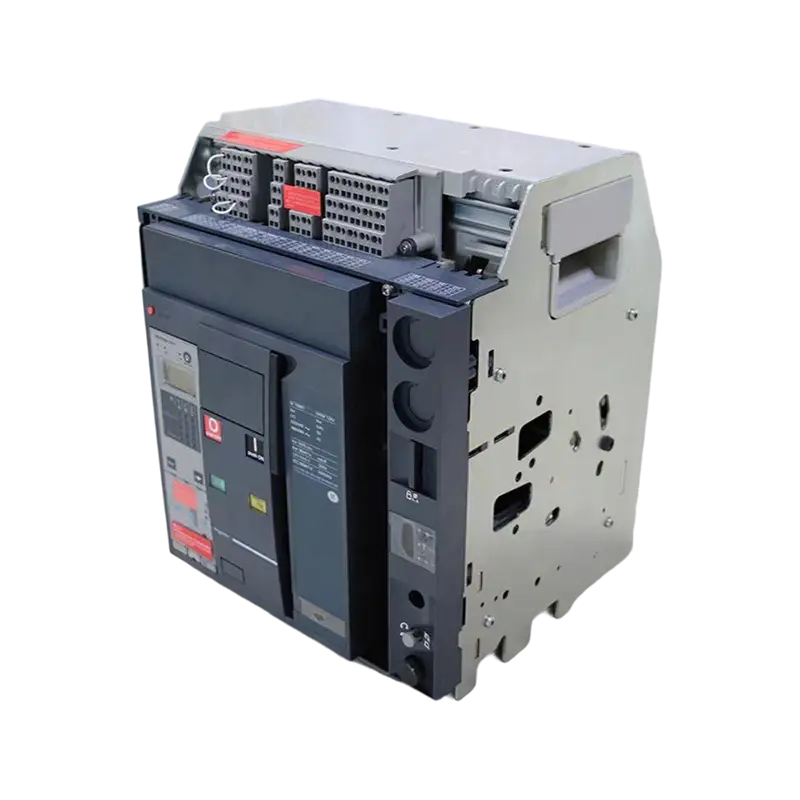

Pemutus Arus Udara Tingkat Lanjut 1600A–6300A untuk Instalasi Tetap dan Penarikan Sup Mingtuo, Cina Grosir Pemutus Sirkuit Udara Tingkat Lanjut 1600A–6300A untuk Pemasok Instalasi Tetap dan Penarikan dan Pemutus Sirkuit Udara Tingkat Lanjut ... Lihat Produk →

Memahami sistem pemutus selubung berinsulasi penting karena kategori tersebut berada tepat di tempat banyak proyek nyata memerlukan perlindungan: kinerjanya cukup tinggi untuk memberikan selektivitas dan kemudahan servis, cukup kompak untuk memuat ruang listrik sebenarnya, dan cukup terdokumentasi dengan baik untuk ditentukan dengan pasti. Mulailah dengan perhitungan kesalahan dan studi selektivitas, dan kelas ICCB sering kali ternyata bukan merupakan kompromi atau kemewahan, namun merupakan pilihan yang tepat. Panduan pemilihan pemutus sirkuit tegangan rendah dan tegangan menengah kami berjalan melalui rangkaian lengkap dari MCCB ke ACB hingga pemutus vakum. Untuk kebutuhan switchboard tertentu, tim teknik di Mingtuo Electric dapat meninjau ukuran bingkai, unit perjalanan, dan pengaturan penarikan terhadap profil beban Anda.
