Deskripsi:

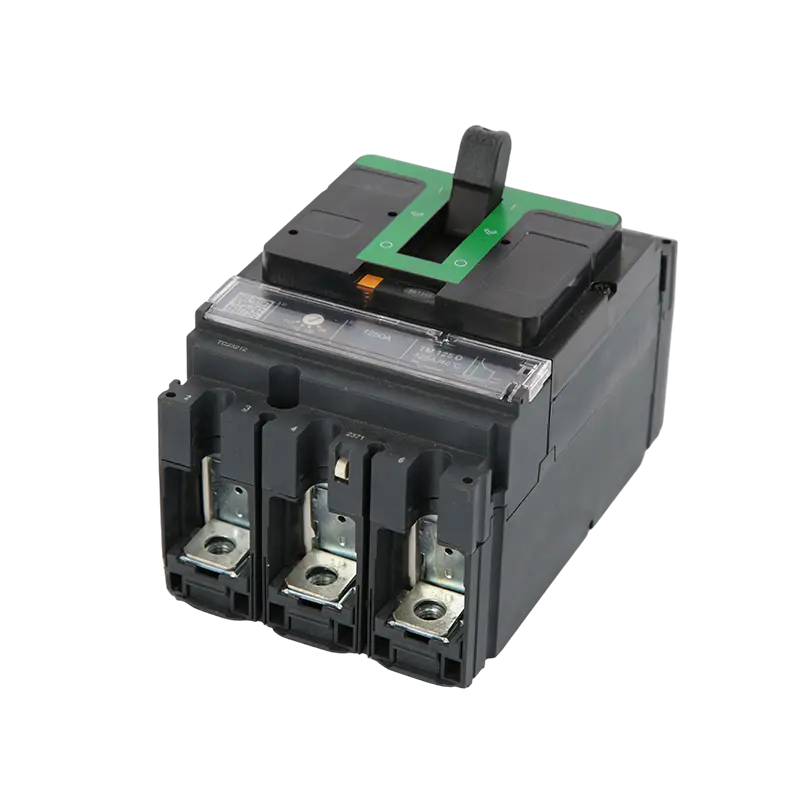

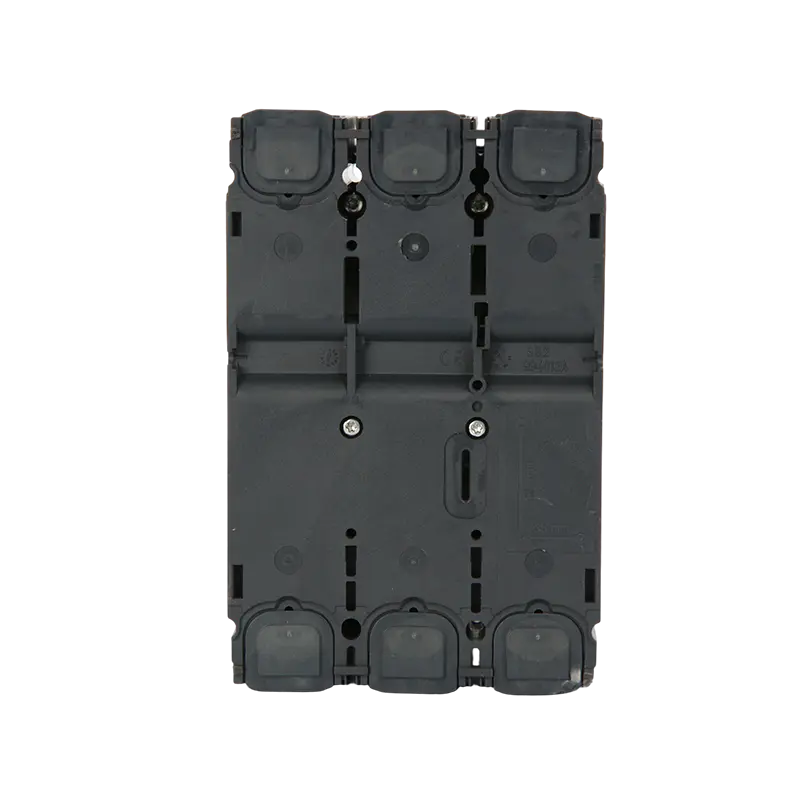

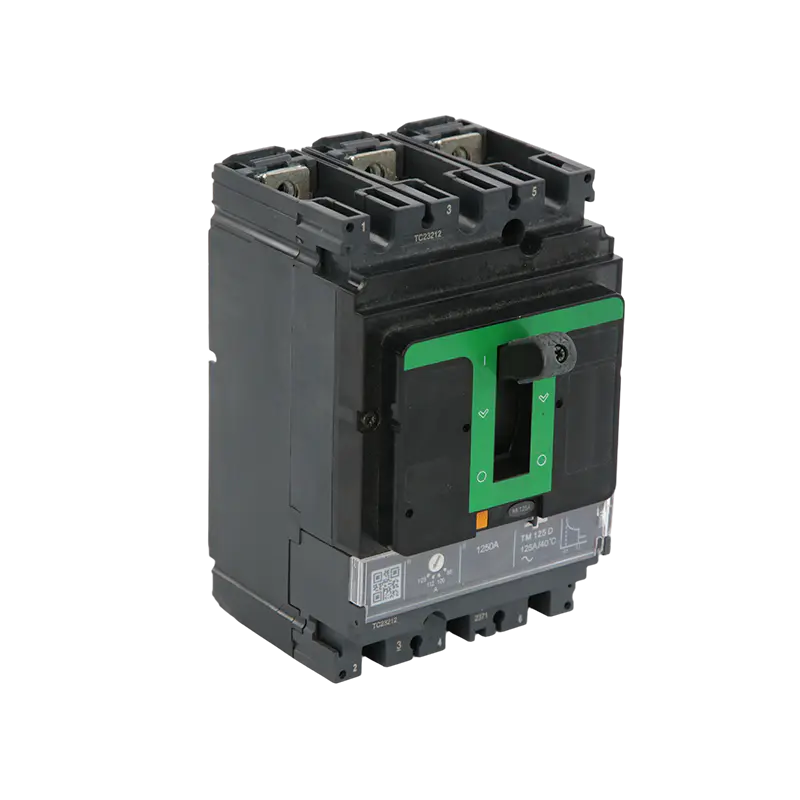

Pemutus sirkuit cetakan (MCCB) seri MT-NSX memberikan perlindungan yang andal dan serbaguna untuk sistem kelistrikan tegangan rendah, yang banyak digunakan di pabrik industri, bangunan komersial, dan proyek infrastruktur penting. Dirancang demi keselamatan dan efisiensi, pemutus arus ini memberikan kinerja yang konsisten dalam kondisi operasional yang berat.
| | |
Aplikasi:
MCCB MT-NSX adalah komponen penting untuk melindungi sirkuit listrik dan peralatan yang terhubung. Pengaturan trip yang dapat disesuaikan dan kemampuan interupsi yang kuat membuatnya cocok untuk koordinasi selektif dalam jaringan listrik yang kompleks. Aplikasi yang umum meliputi:

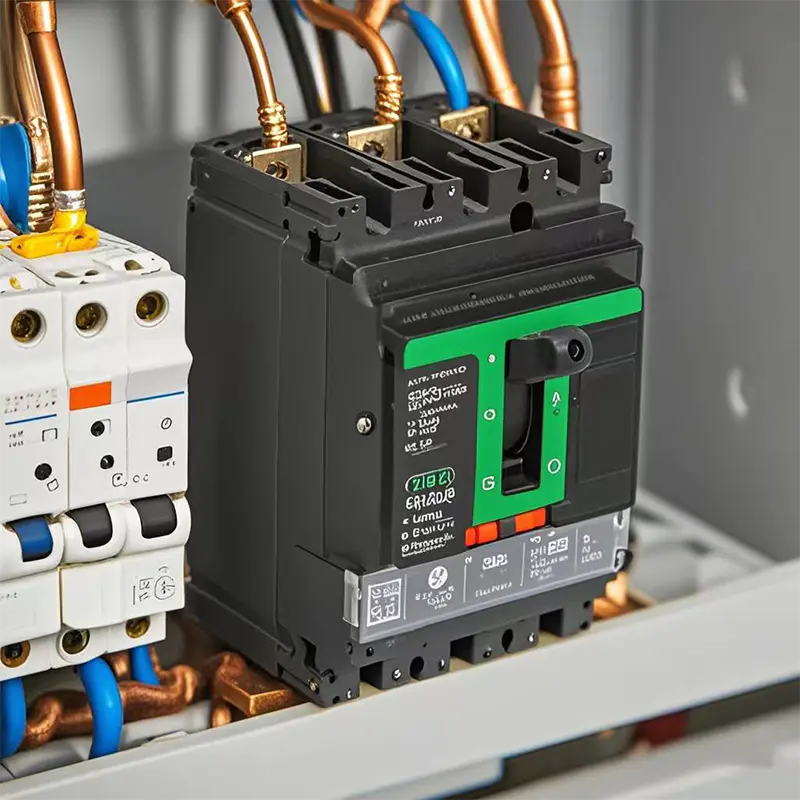

Papan dan panel distribusi daya utama
Pusat kendali motor dan panel starter
Perlindungan generator dan daya cadangan
Sistem catu daya mesin industri
Sirkuit listrik gedung komersial dan perkantoran
Sistem energi terbarukan, termasuk instalasi tenaga surya dan angin
 | |
 |  |
Perlindungan kelebihan beban
Gunakan komponen termal (strip bimetalik) atau perangkat pelepas elektronik untuk memantau arus.
Ketika arus melebihi nilai yang ditetapkan dan bertahan selama jangka waktu tertentu, elemen termal membengkok karena panas (atau unit elektronik mengirimkan sinyal), memicu mekanisme mekanis untuk memutus rangkaian dan mencegah rangkaian menjadi terlalu panas.
Perlindungan sirkuit pendek
Diimplementasikan melalui pelepasan elektromagnetik (kumparan dan inti besi).
Ketika terjadi korsleting, arus tinggi seketika menghasilkan medan magnet yang kuat, yang mendorong jangkar bertabrakan dengan mekanisme pelepasan dan dengan cepat terputus dalam milidetik, sehingga menekan arus gangguan.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Nomor Barang. | NSX100-250 | NSX400-630 | |
| Jumlah tiang | 3P, 4P | ||
| Kontrol | petunjuk | dengan sakelar dengan pegangan putar langsung atau diperpanjang | |
| Koneksi | Memperbaiki | koneksi depan | |
| Memperbaiki | Pengaya | koneksi depan/rear connections | |
| Karakteristik kelistrikan (sesuai IEC60947 dan EN60947-2) | |||
| Nilai saat ini | Dalam(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Nilai tegangan isolasi | UI(V) | 800 | |
| Tegangan ketahanan impuls terukur | Uimp(kV) | 8 | |
| Nilai tegangan operasional | Ue(V) | AC 50/60Hz,690 | |
| Kategori pemanfaatan | A | ||
| Melanggar tingkat kapasitas | F、N、H | ||
| Kapasitas putus (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Kapasitas pemutusan servis (kA rms) AC 50/60 Hz 380/415 V | IC | 36, 50, 70 | |
| Kinerja operasi | Mekanis | 20000 | 10000 |
| Listrik | 10000 | 5000 | |
| Perlindungan | TMD, Mikrologi | ||
| Alat bantu indikasi dan kontrol | |||
| Sakelar bantu | |||
| Koil shunt MX | ■ | ||
| Kumparan tegangan rendah MN | ■ | ||
| Model | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Arus cangkang | Dalam(A) | 100A | 125A | 250A | 400A | 630A |
| Nilai tegangan kerja | Ue(v) | AC415/550V | ||||
| Nilai Tegangan Isolasi | UI(v) | 690V | ||||
| Tegangan ketahanan impuls terukur | Uimp(kv) | 6kV | ||||
| Jumlah tiang | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nilai batas kapasitas pemutusan hubung singkat Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nilai kapasitas pemutusan hubung singkat yang berjalan Ics (kA) | 110-400V | 50%ICU / 25-50%ICU | 50%ICU | 50% ICU / 50% ICU | 100%(220-415V) | 100%(220-415V) |
| 415-550V | 25%ICU / 25-50%ICU | 50%ICU | 50% ICU / 50% ICU | 50%(440V) | 50%(440V) | |
| Daya tahan | Mekanis | 13000 | 13000 | 10000 | 10000 | 10000 |
| Listrik | 4000 | 4000 | 5000 | 4000 | 3000 | |
