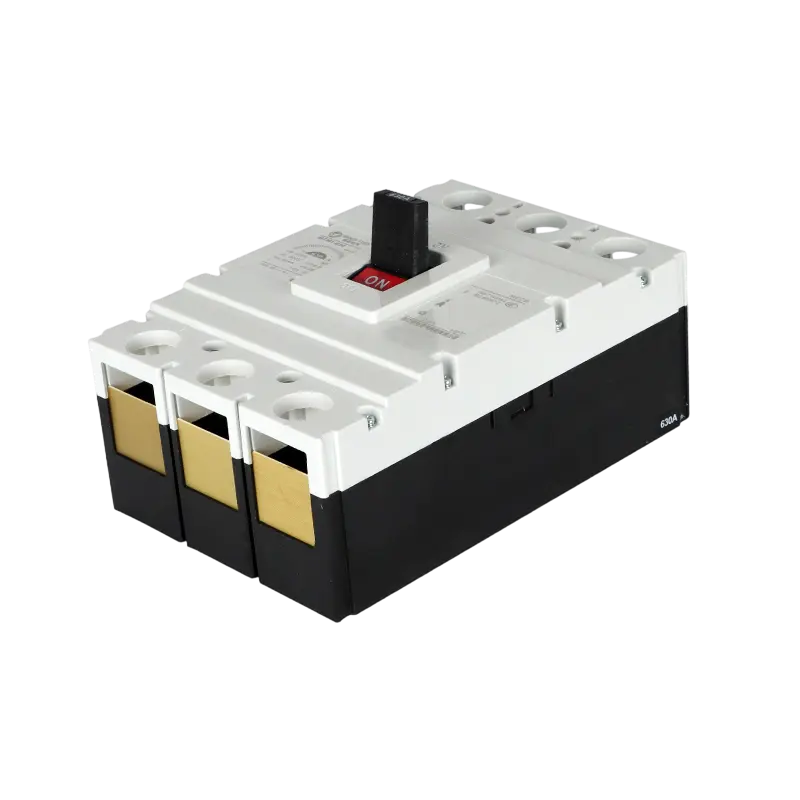

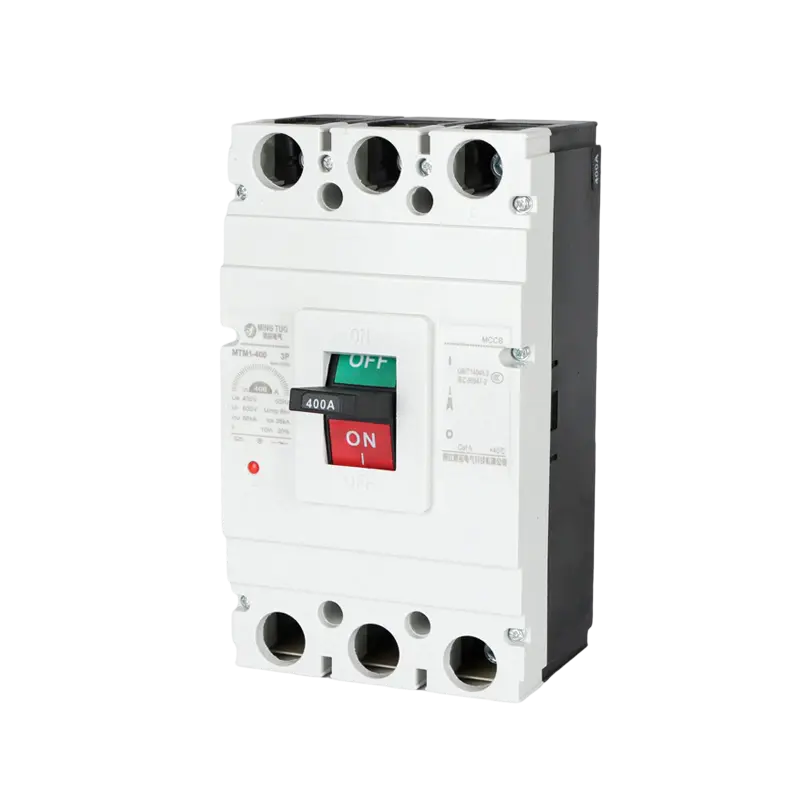

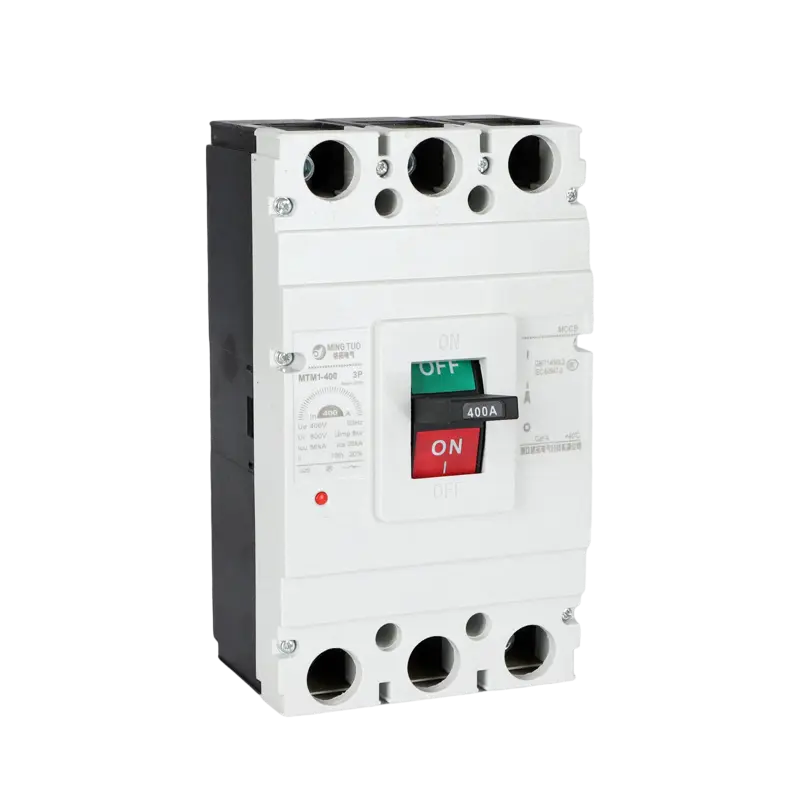

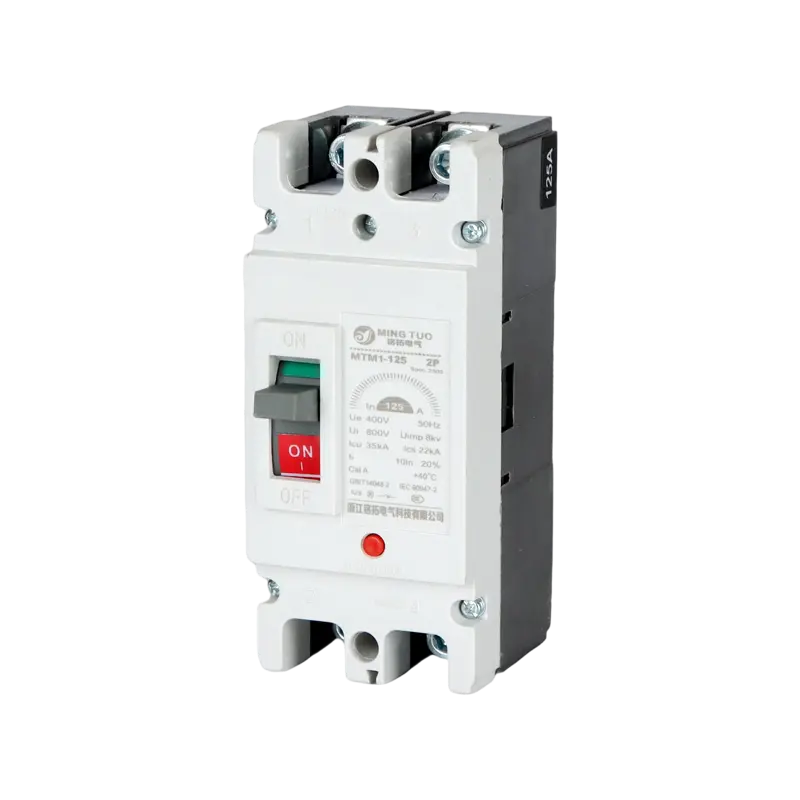

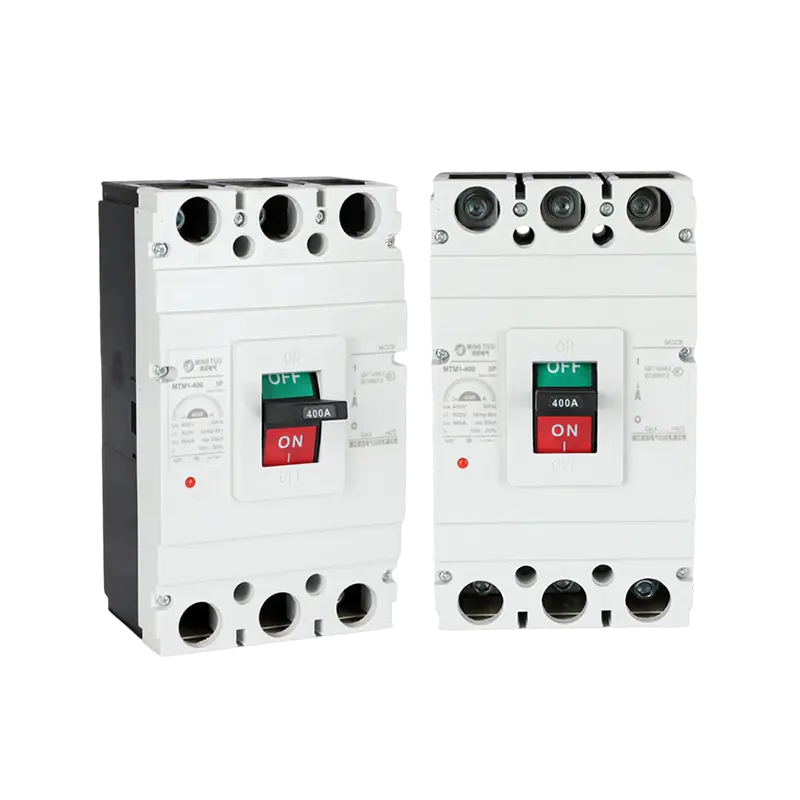

Name: MT-M1 3/4P AC Moulded Case Circuit Breaker, 63A–1600A, Perlindungan Listrik yang Andal
Rating: 5 (99 reviews)

MT-M1 3/4P AC Moulded Case Circuit Breaker, 63A–1600A, Perlindungan Listrik yang Andal

Deskripsi:

Pemutus sirkuit cetakan (MCCB) seri MT-M1 dirancang untuk memberikan perlindungan dan kontrol yang andal dalam sistem distribusi daya AC 50Hz, dengan voltase operasional terukur hingga 400V dan arus berkisar antara 63A hingga 1600A. Dirancang untuk melindungi sirkuit dan peralatan yang terhubung, MT-M1 secara efisien menginterupsi kondisi kelebihan beban, korsleting, dan tegangan rendah, sekaligus mengelola start motor sesekali tanpa mengorbankan integritas sistem.

Ringkas namun kuat, MCCB ini memiliki kapasitas pemutusan yang unggul dan busur api minimal, memastikan keandalan operasional jangka panjang. Desain modularnya memungkinkan pemasangan vertikal dan horizontal, menyediakan pemasangan fleksibel di panel listrik atau pusat kendali motor yang rapat. Bersertifikasi penuh IEC 60947-2 dan GB14048.2, MT-M1 memenuhi standar kualitas dan keamanan internasional.

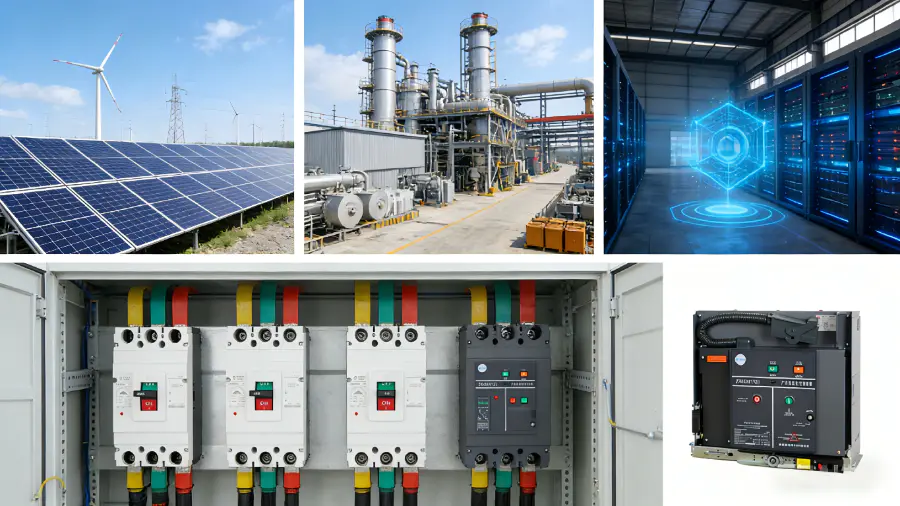

Aplikasi:

MCCB MT-M1 memberikan perlindungan yang dapat diandalkan dalam beragam sistem kelistrikan, termasuk:

Panel distribusi daya utama dan sekunder

Pusat kendali motor dan panel starter

Sirkuit perlindungan generator

Mesin industri dan manufaktur

Instalasi listrik komersial dan residensial

Sistem integrasi energi surya dan angin

Prinsip Kerja:Prinsip kerja MCCB seri MT-M1 adalah memantau arus rangkaian dan, jika terjadi kelebihan beban, korsleting, atau gangguan ground, secara otomatis menentukan dan memicu mekanisme untuk memutus rangkaian dengan cepat. Ini juga dengan aman memadamkan busur api melalui sistem pemadam busur api, sehingga dapat memutus gangguan secara andal dan melindungi sirkuit dan peralatan.

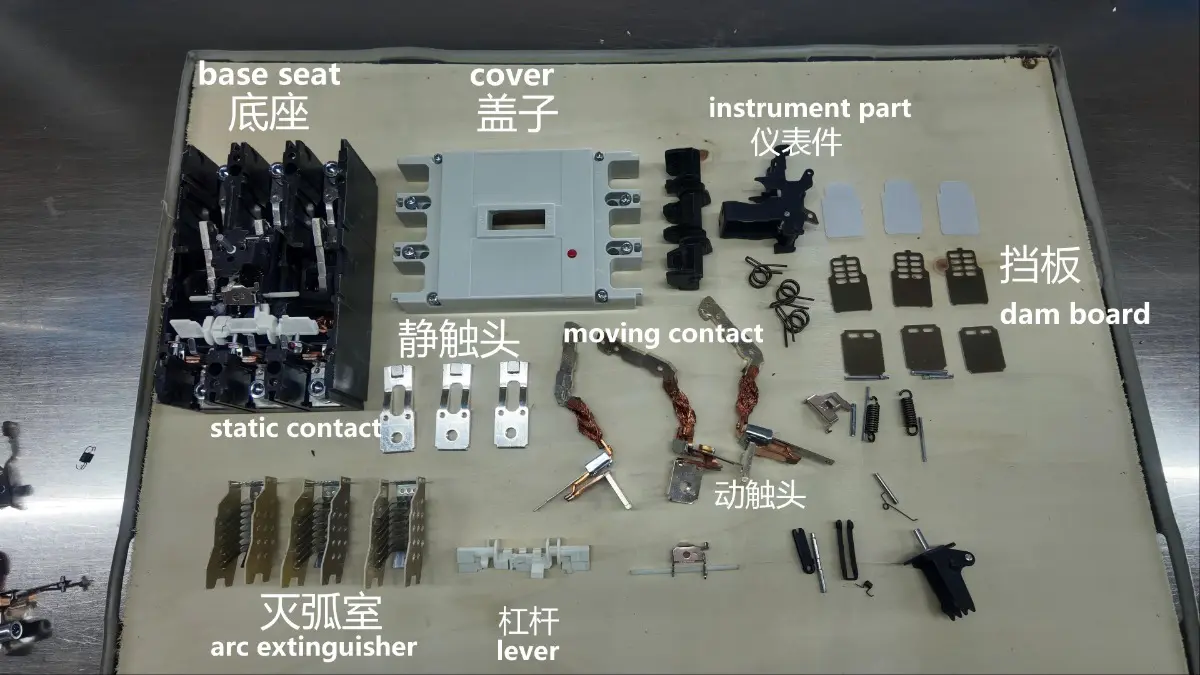

MCCB

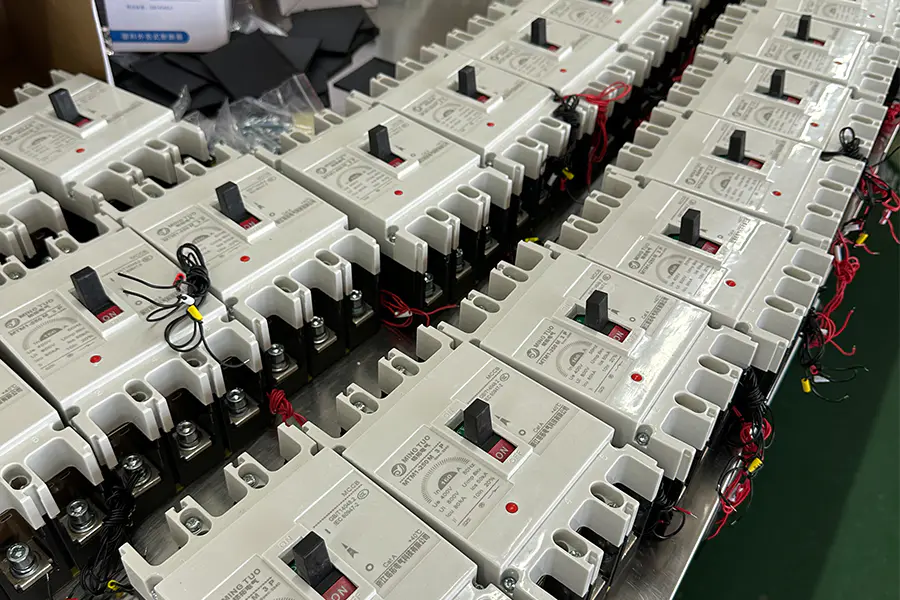

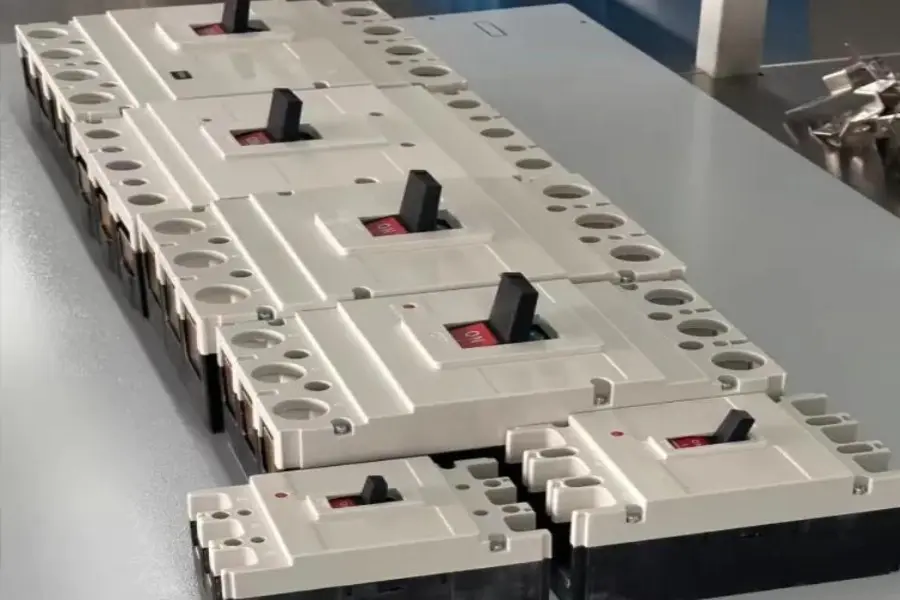

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

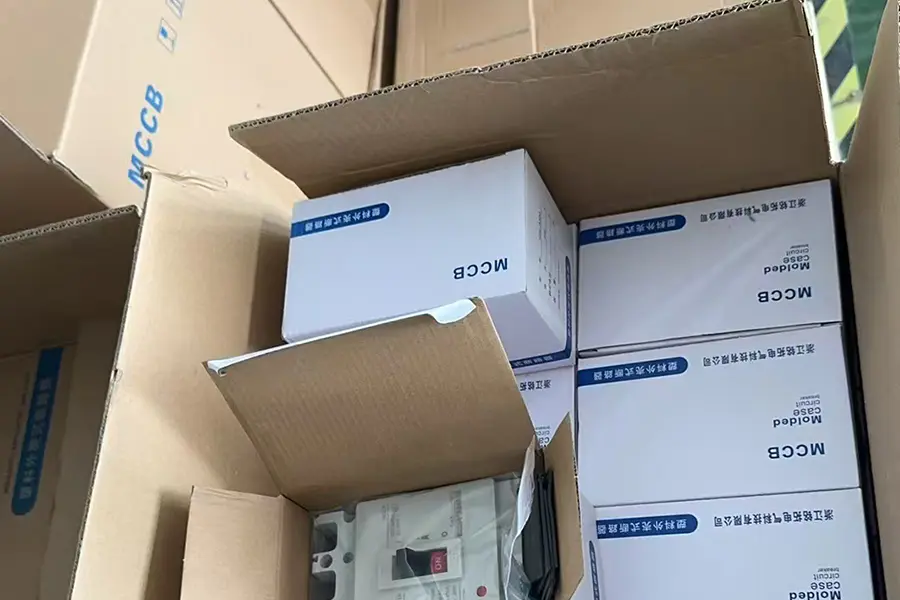

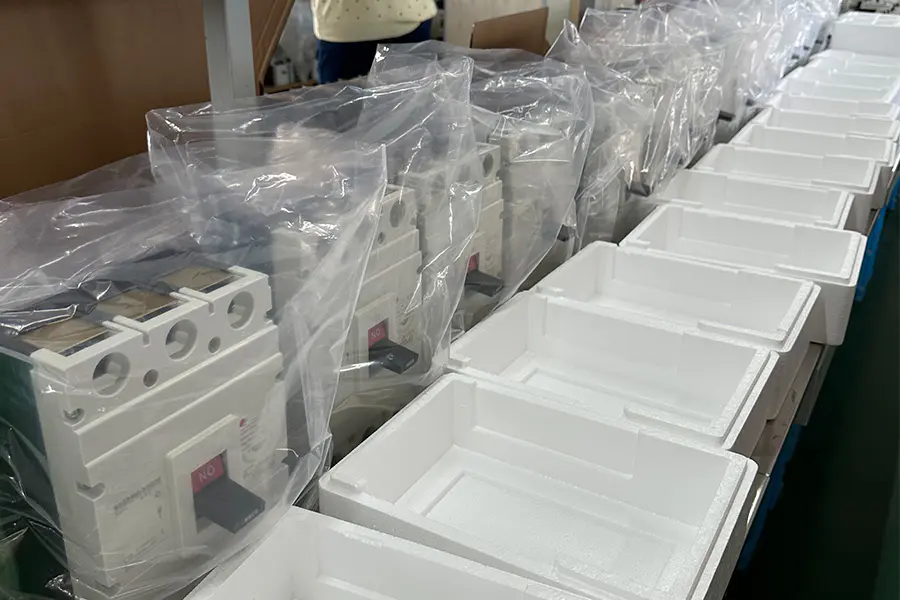

Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

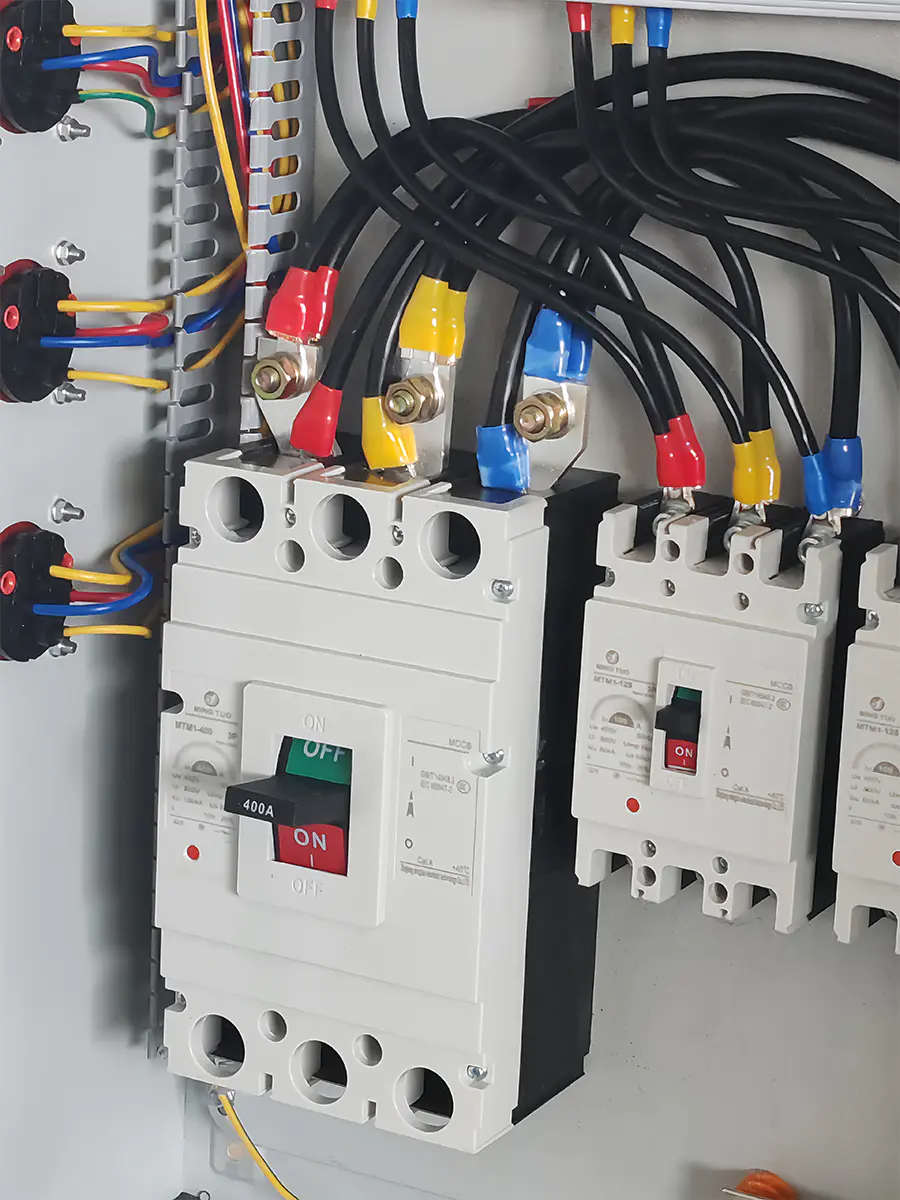

b64cb82cb063b5509f2ea787600334d2

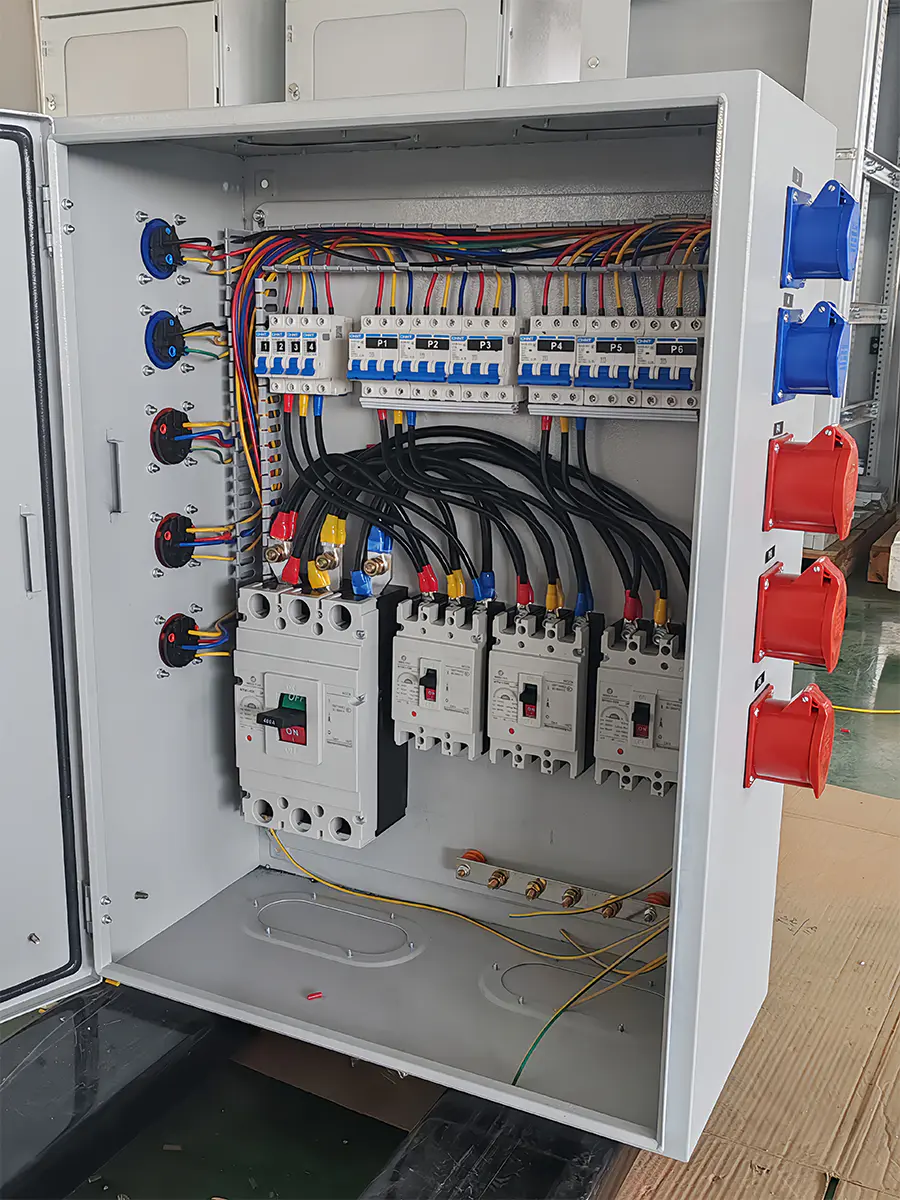

3c16a183fdcdba56f310533eba28cb60

Ketik	tiang	Dimensi Eksternal						Dimensi Pemasangan (mm)			Dimensi Sambungan Panel Belakang (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Kiri 44 Kanan 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Ketik	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Nilai saat ini (A）	10,16,20,25,32,40,50,63		16,20,25,32,40,50,63,80,100,125			100、125、140、160、180、200、225、250
Tegangan terukur Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Tegangan insulasi terukurUi(V)	AC800		AC800			AC800
Jumlah tiang	3,4	3,4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA） Nilai batas arus pendek tingkat kapasitas putus	L	M	S	L	M	S	L	M
IcukA） Nilai batas arus pendek kapasitas putus	12	35	12	35	50	12	35	50
IC（kA） Nilai kapasitas pemutusan hubung singkat	6	22	6	22	35	6	22	35
Nilai batas sirkuit pendek kapasitas putus	4500		3000			2500
Kehidupan operasi (siklus)	8500		7000			6500
Jarak busur (mm）	0、<50		0、<50			<50
Dimensi
Ukuran instalasi
