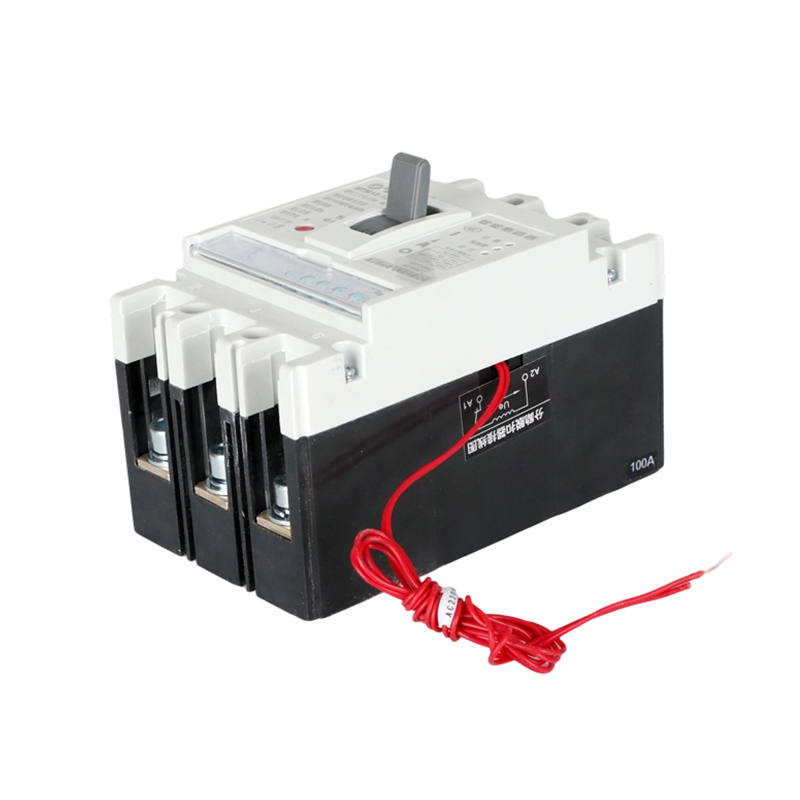

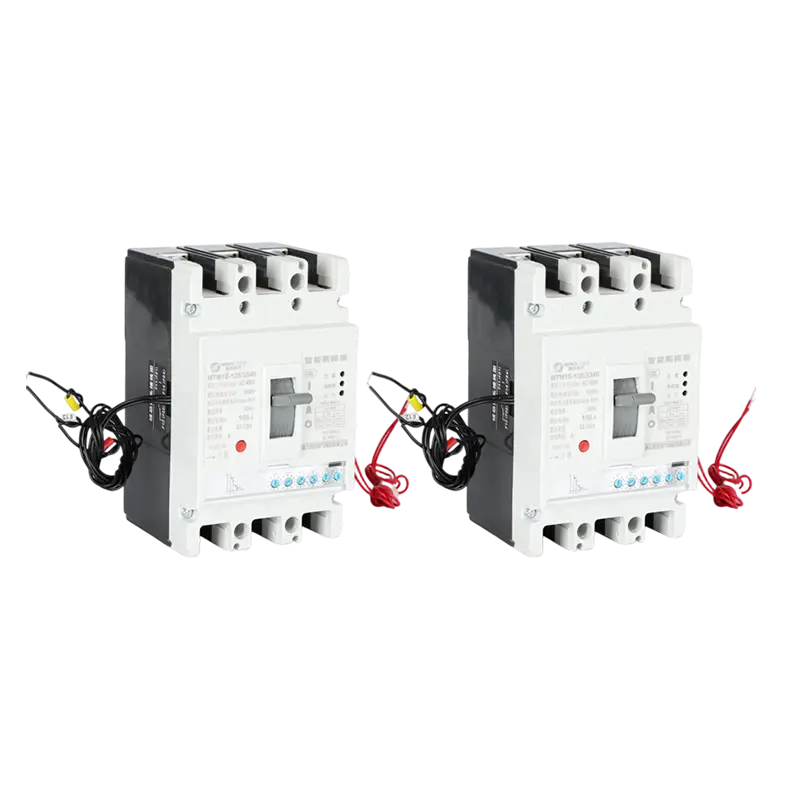

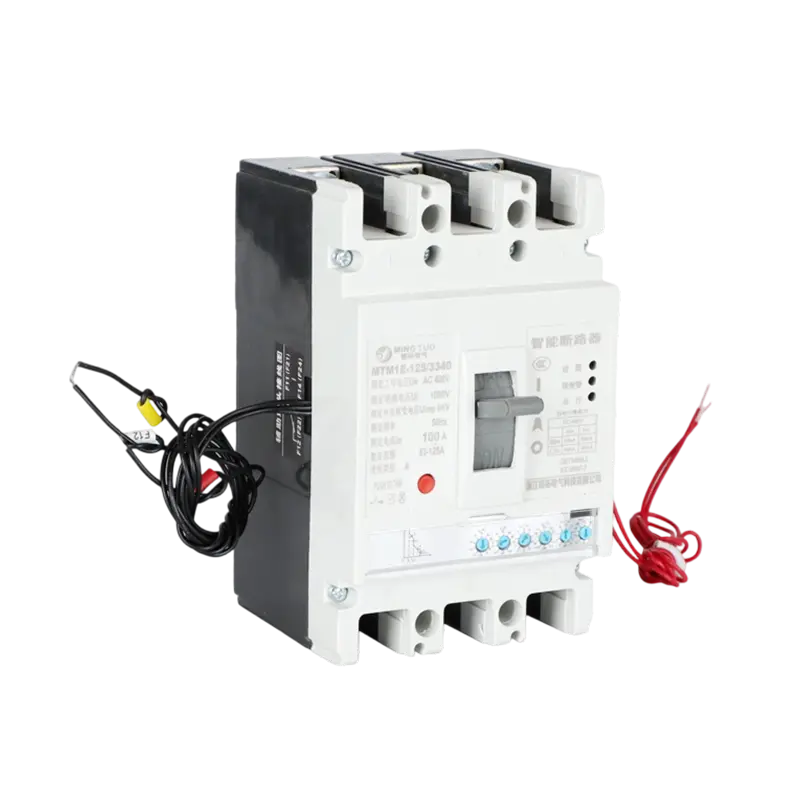

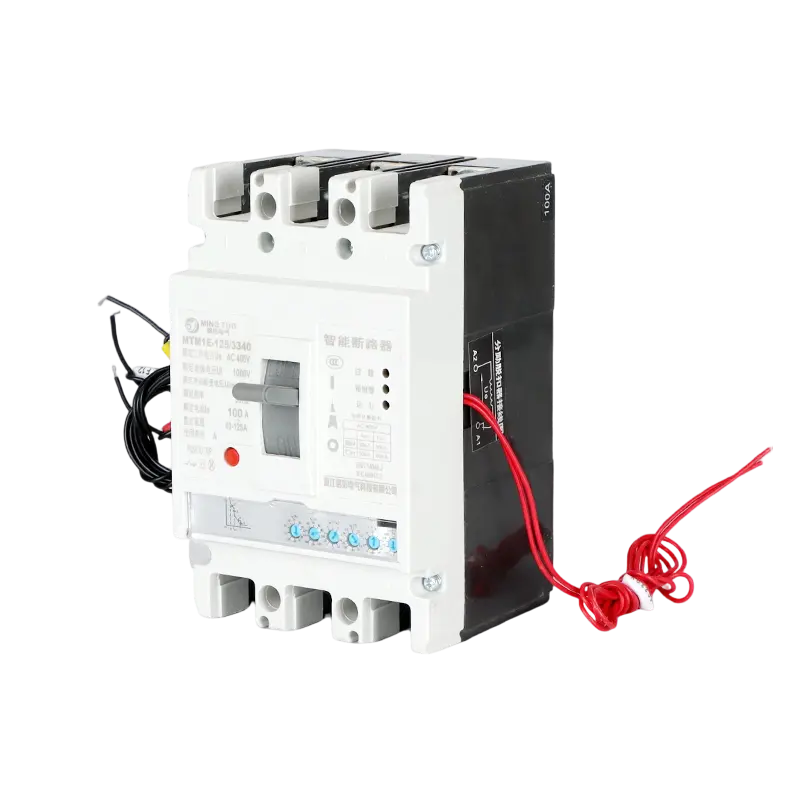

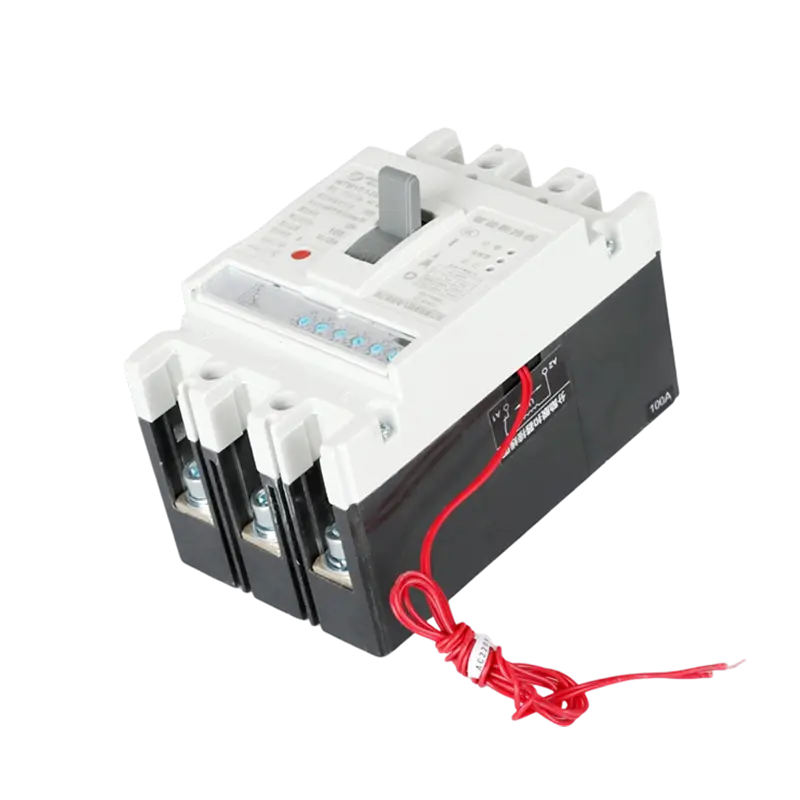

Name: MT-M1 Digital Electronic MCCB, 100-800A, 3/4P, 50kA, Pemutus Sirkuit yang Dikendalikan Mikroprosesor
Rating: 5 (99 reviews)

MT-M1 Digital Electronic MCCB, 100-800A, 3/4P, 50kA, Pemutus Sirkuit yang Dikendalikan Mikroprosesor

Deskripsi:

MCCB Elektronik Digital MT-M1 mewakili perlindungan sirkuit generasi berikutnya, mengintegrasikan kontrol mikroprosesor presisi dengan konstruksi casing cetakan yang kuat. Dirancang untuk sistem AC 50Hz, pemutus ini memberikan perlindungan yang dapat diprogram sepenuhnya terhadap kondisi kelebihan beban, arus pendek, dan gangguan tanah, sekaligus memberikan pemantauan waktu nyata dan manajemen kesalahan yang cerdas.
Terbungkus dalam wadah termoset berkekuatan tinggi, pemutus ini menggabungkan dimensi ringkas dengan daya tahan mekanis yang luar biasa. Peralatan elektroniknya yang canggih memungkinkan operator memantau arus, tegangan, konsumsi energi, dan riwayat kesalahan, memungkinkan pemeliharaan proaktif dan meningkatkan keandalan sistem.

Aplikasi:

MCCB digital ideal untuk sistem yang memerlukan perlindungan tingkat lanjut, pemantauan real-time, dan manajemen energi berbasis data:
Infrastruktur Listrik Penting – Pusat data, sirkuit cadangan rumah sakit, sistem listrik bandara, perlindungan listrik lembaga keuangan.
Otomasi Industri – Perlindungan presisi untuk pusat kendali motor, jalur produksi, dan mesin yang kompleks.
Manajemen Energi – Sistem manajemen gedung, instalasi energi terbarukan, jaringan pintar, dan pusat pemantauan daya.
Aplikasi Khusus – Perlindungan transformator, sistem cadangan generator, pemutus pusat beban utama, dan manajemen sirkuit jaringan.
Pengaturannya yang dapat diprogram memungkinkan koordinasi yang lancar dengan perangkat hilir, meminimalkan waktu henti, dan memaksimalkan umur peralatan, sementara antarmuka komunikasi memungkinkan integrasi ke dalam sistem tenaga cerdas modern.

MCCB

Prinsip Kerja: Ketika arus melewati transformator elektromagnetik, transformator arus mengirimkan sinyal arus ke papan sirkuit, yang menilai apakah itu merupakan arus gangguan. Kalau ya, mekanismenya langsung trip.

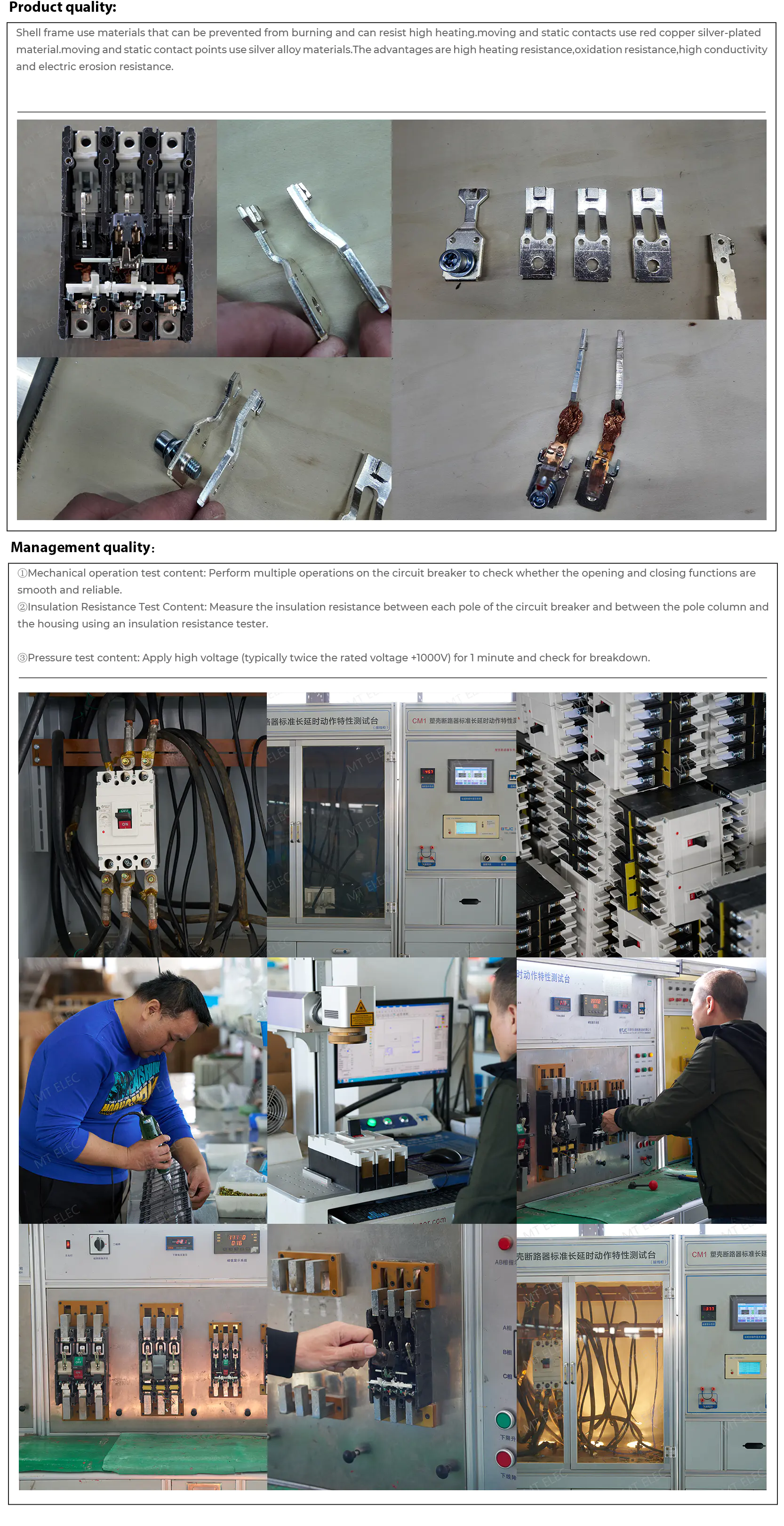

Product Debugging
MCCB

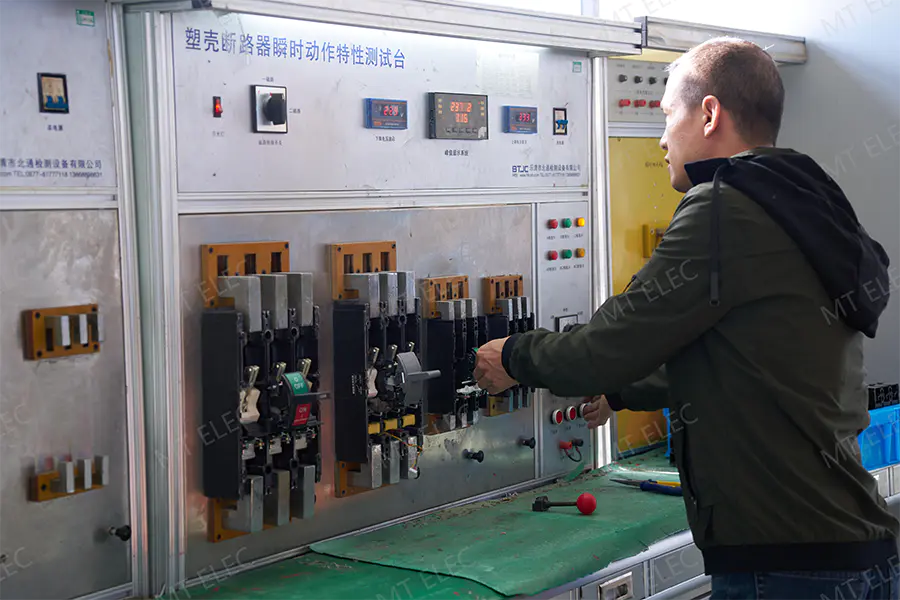

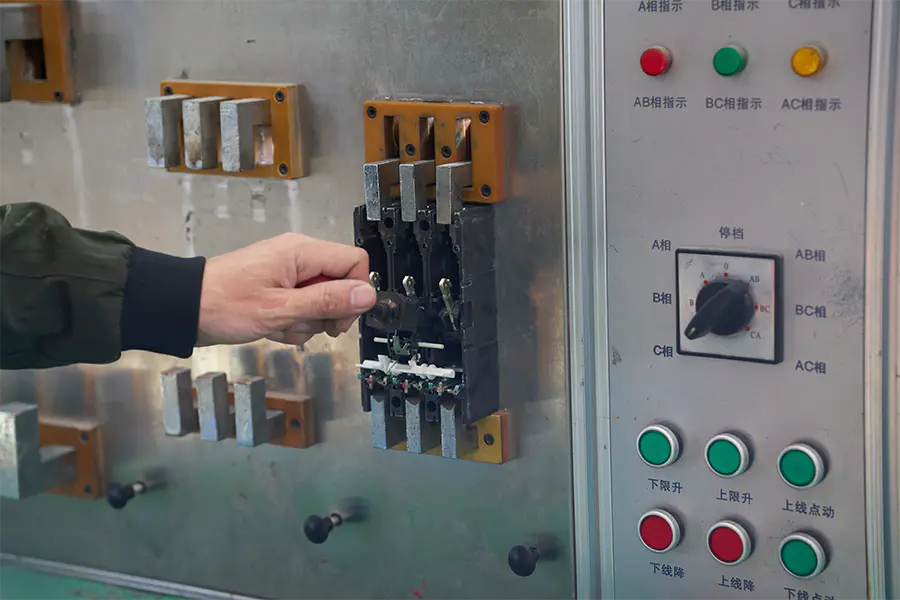

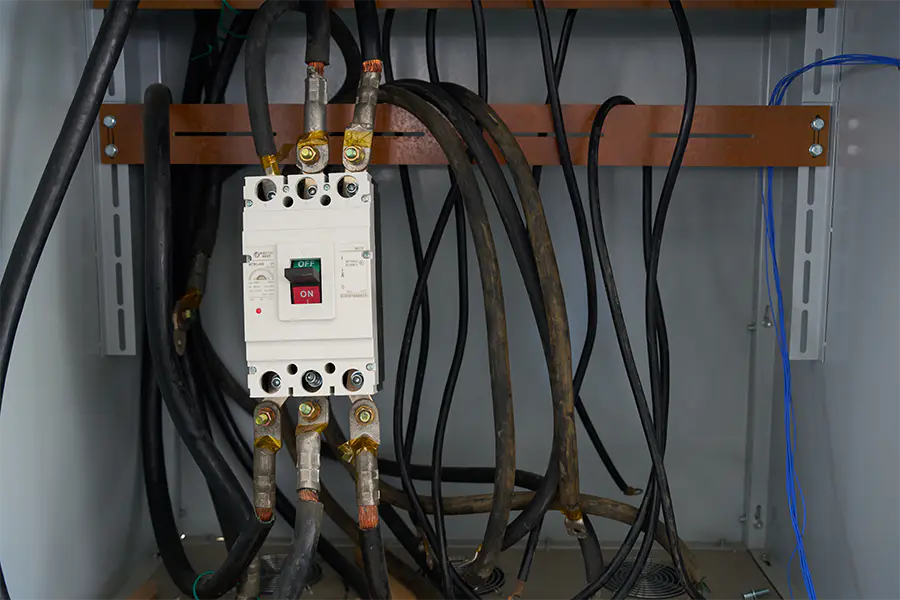

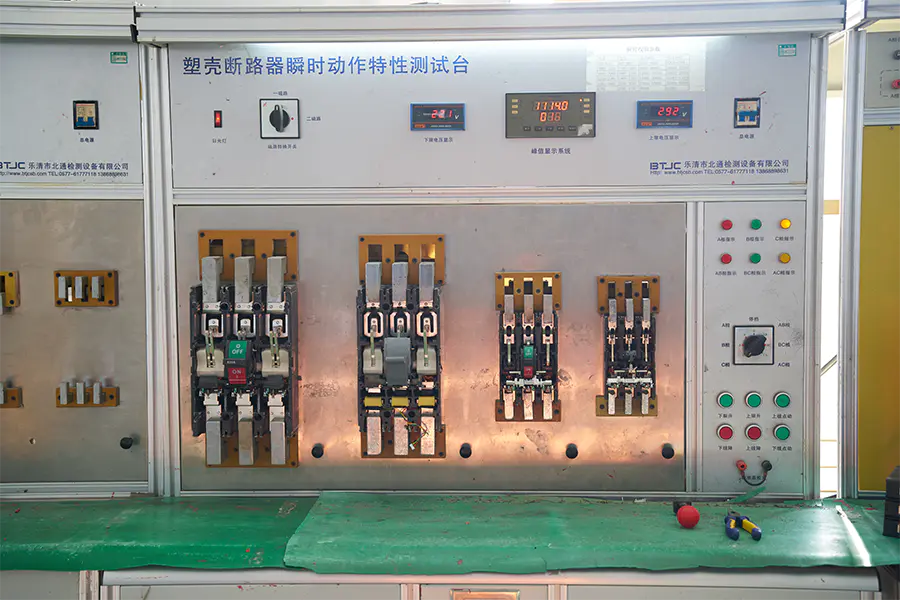

MCCB Instantaneous Test

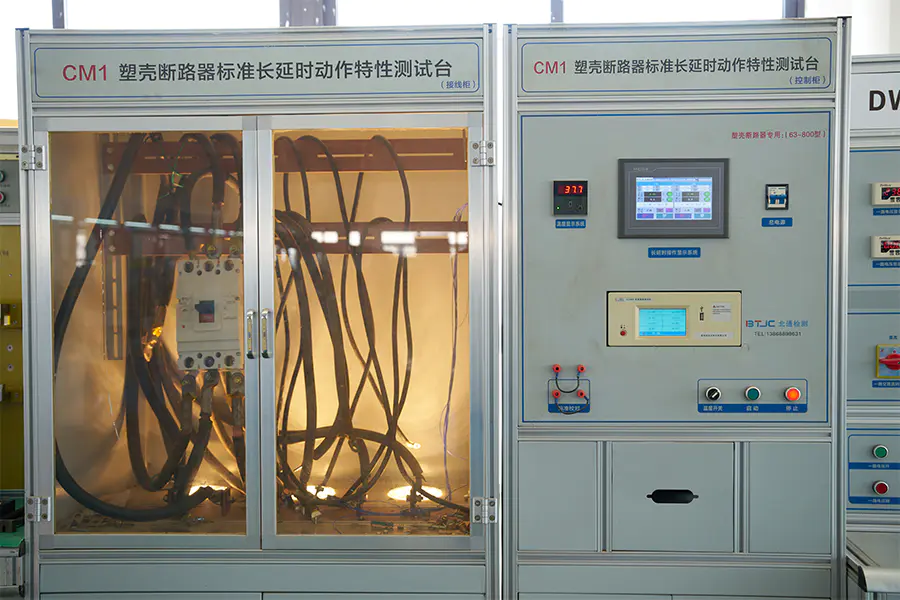

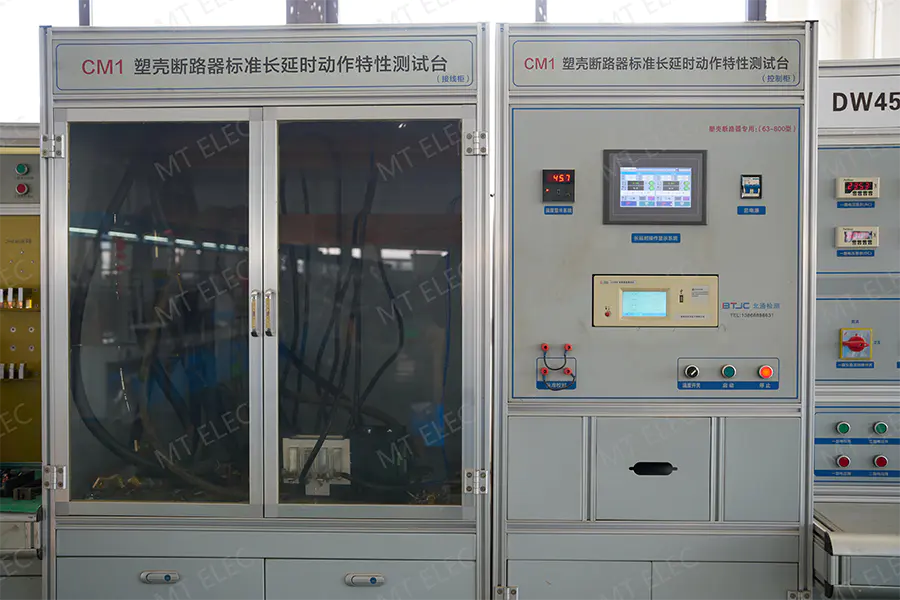

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.

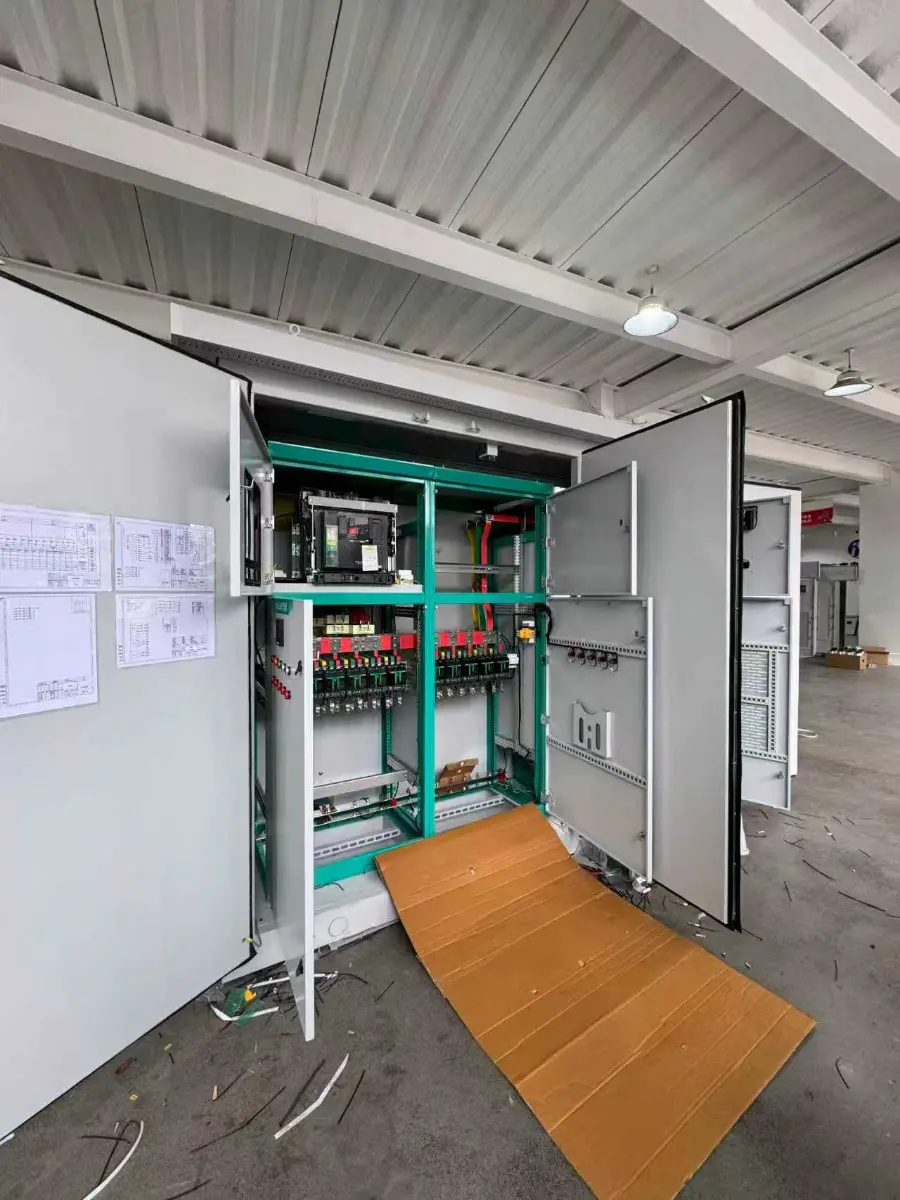

High and Low Voltage Switchgear (ACB, MCCB, VCB)

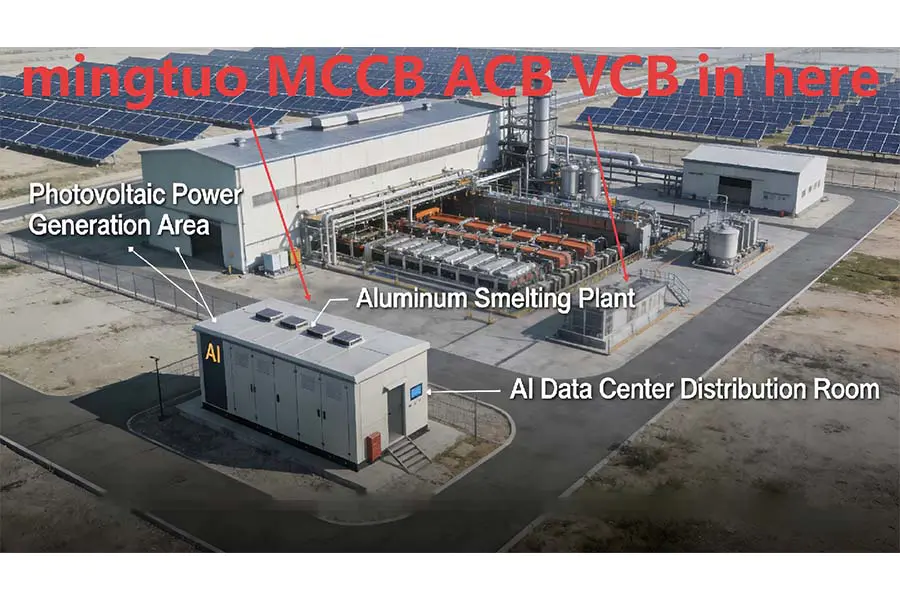

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

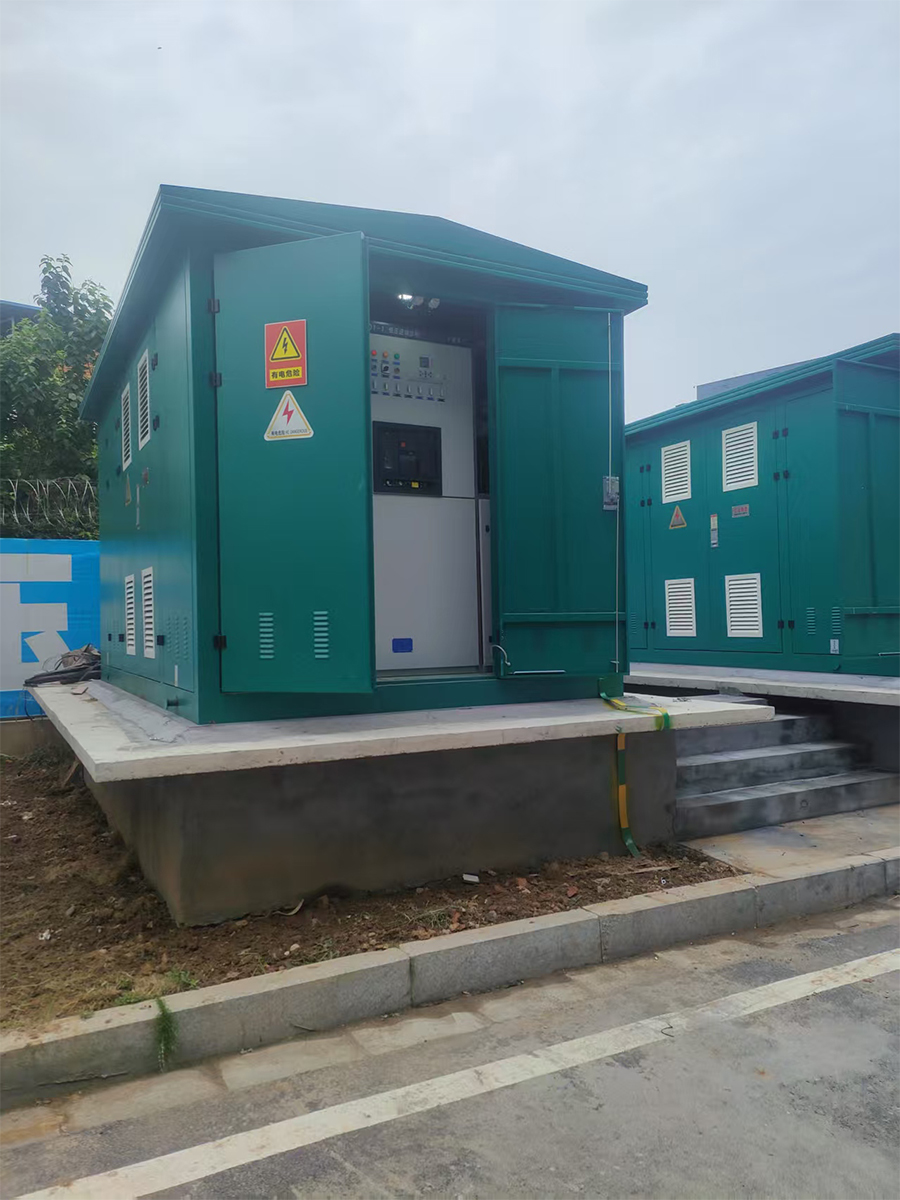

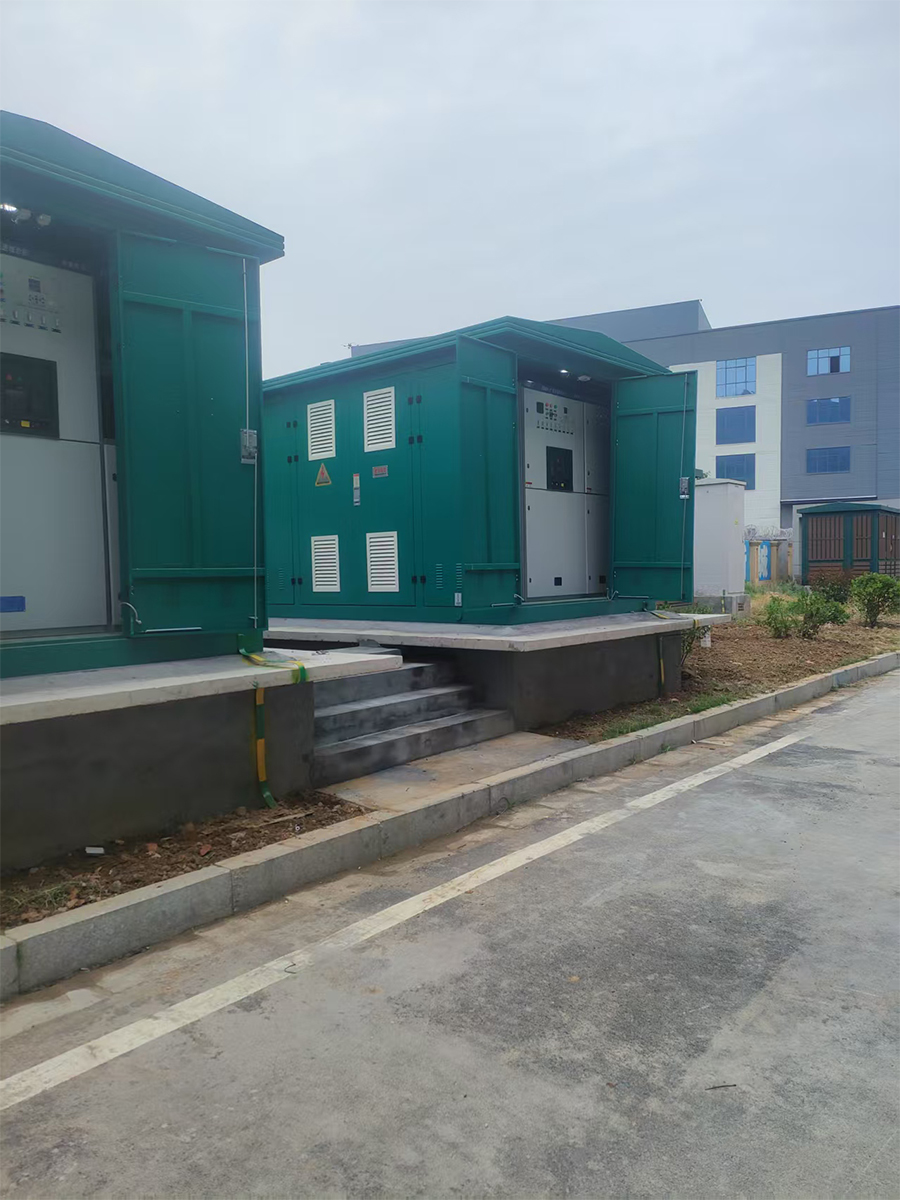

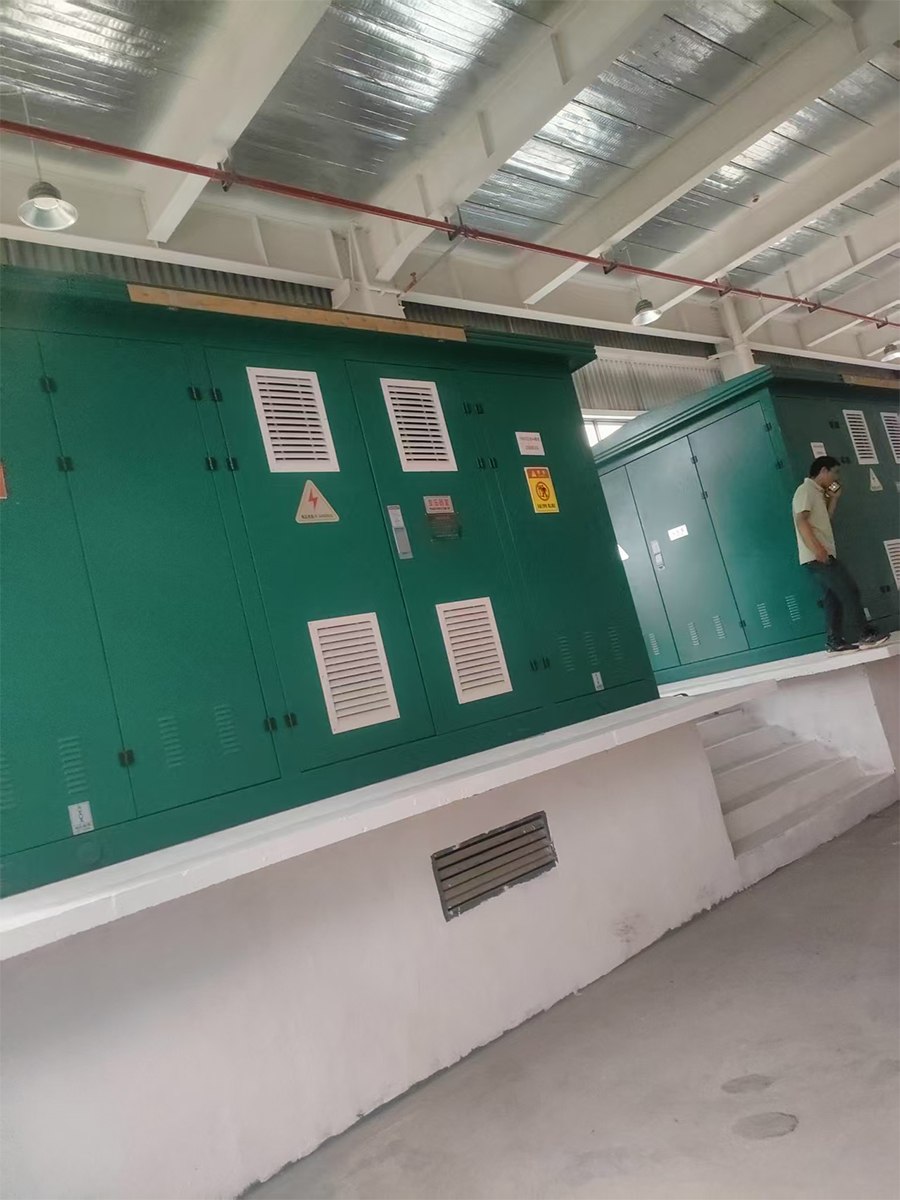

Box-typesubstation ACB VCB MCCB

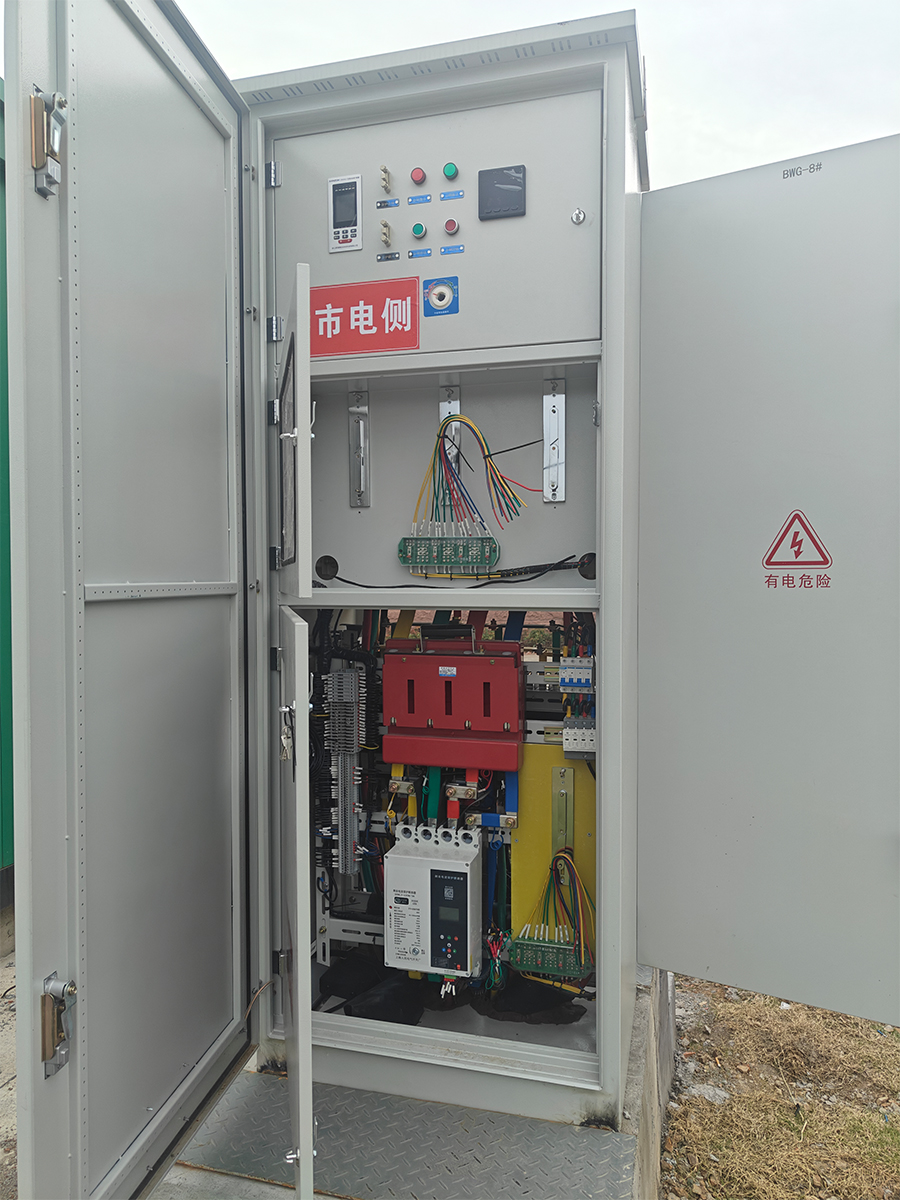

Power transmission successful

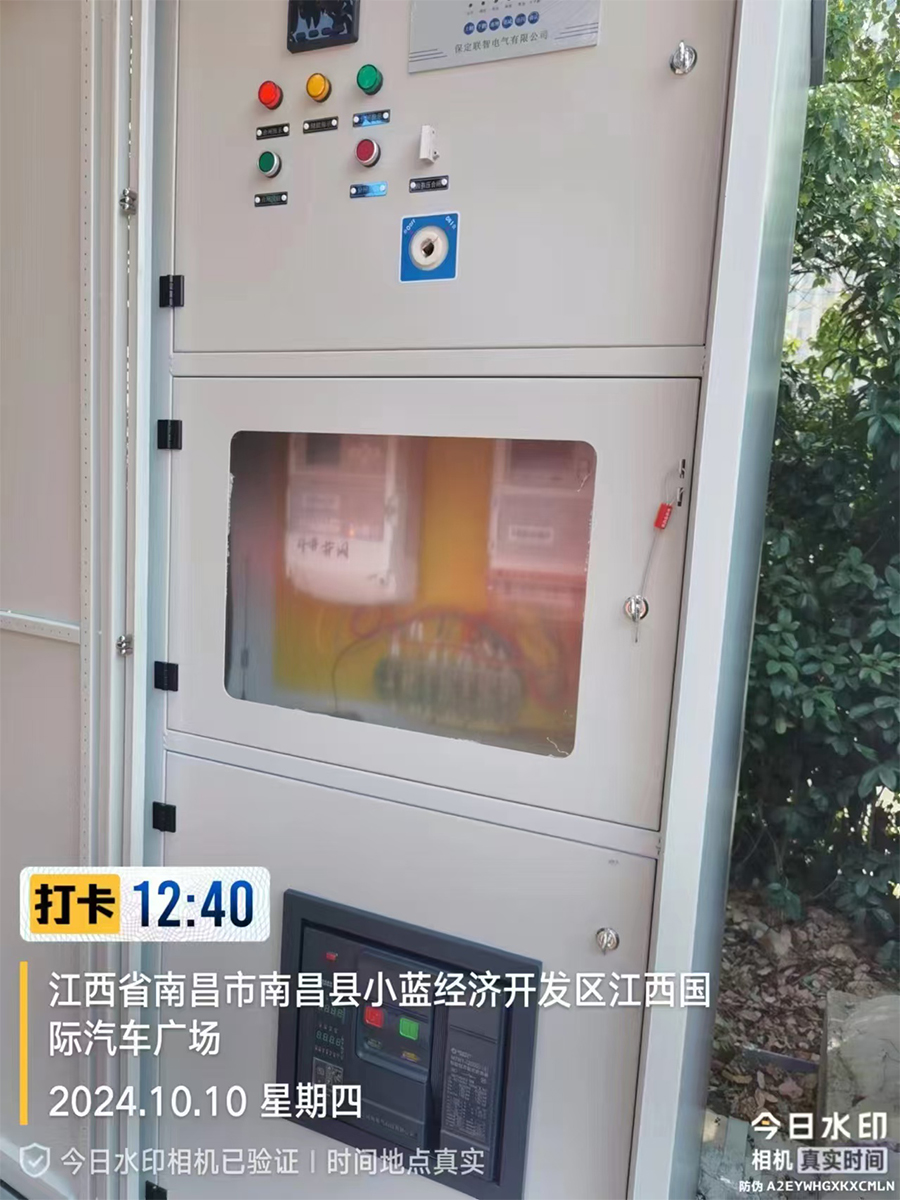

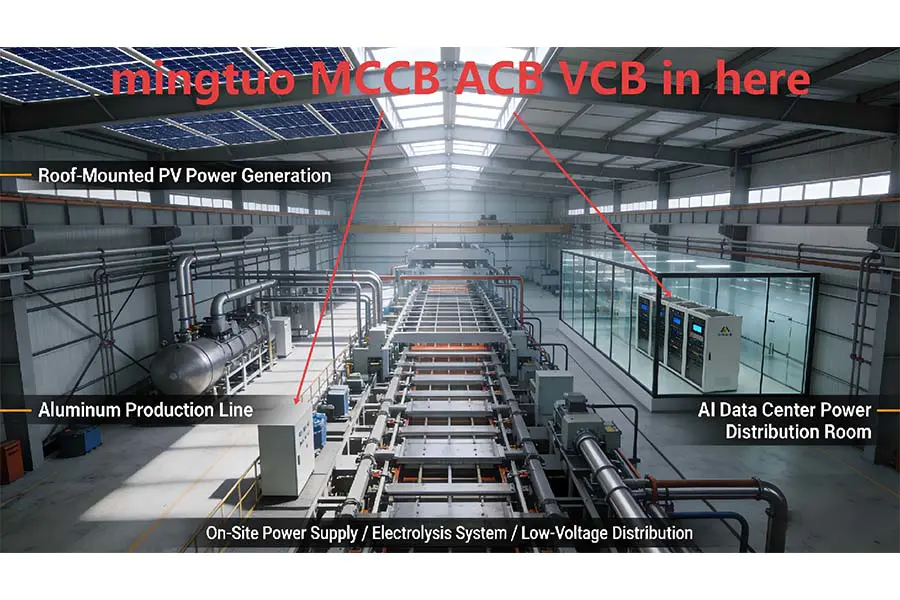

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

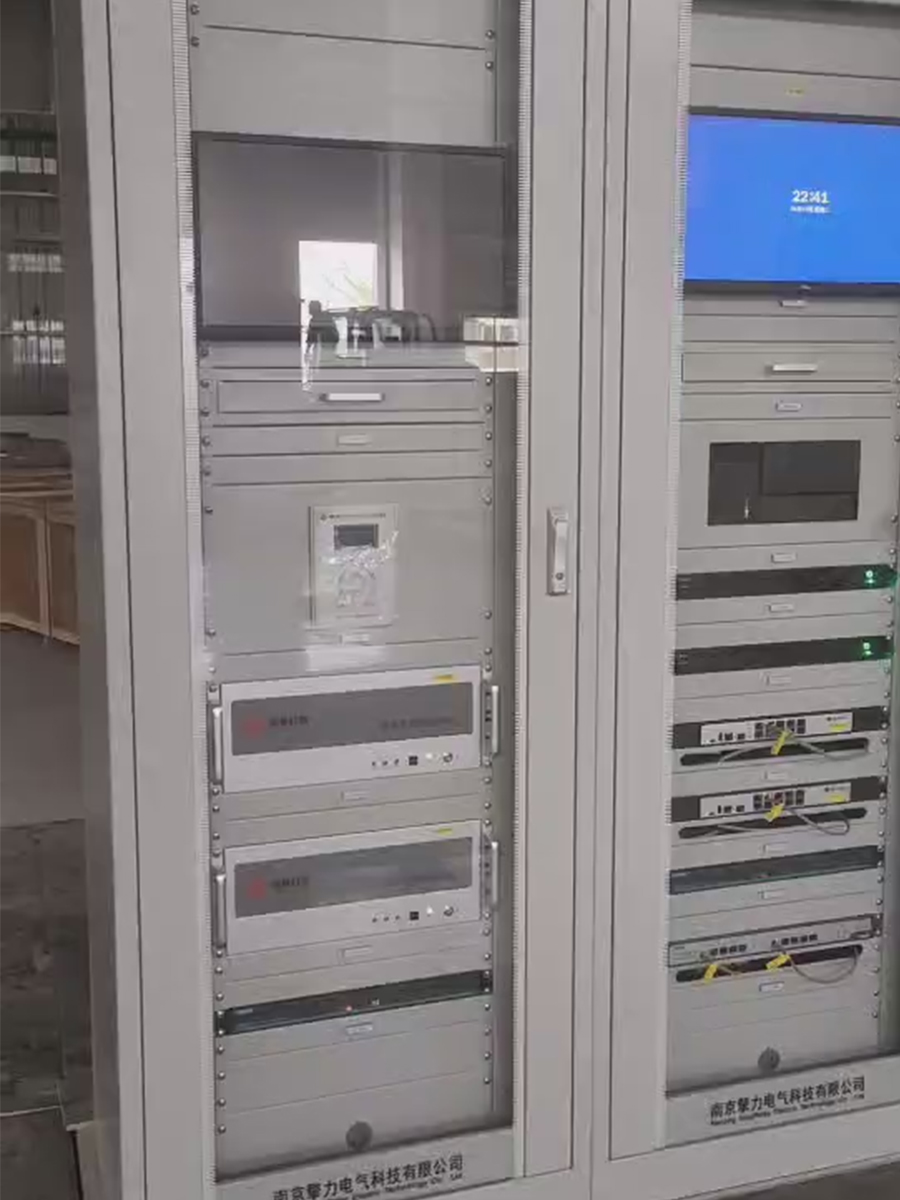

HighandLowVoltageSwitchgearACBMCCBVCB

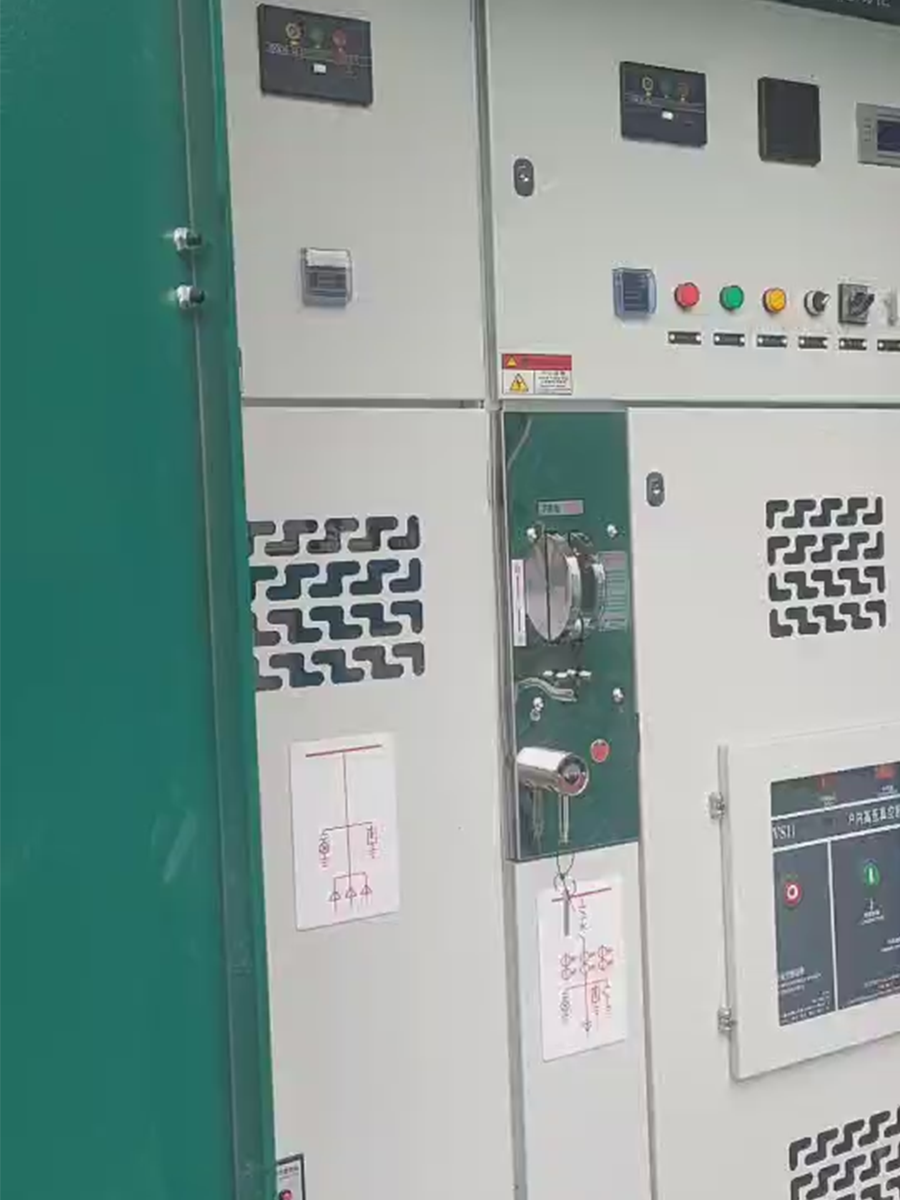

Box-typesubstationUtilisingourVCB

Ketik	tiang	Dimensi Eksternal						Dimensi Pemasangan (mm)			Dimensi Sambungan Panel Belakang (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Kiri 44 Kanan 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Ketik	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Nilai saat ini (A）	10,16,20,25,32,40,50,63		16,20,25,32,40,50,63,80,100,125			100、125、140、160、180、200、225、250
Tegangan terukur Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Tegangan insulasi terukurUi(V)	AC800		AC800			AC800
Jumlah tiang	3,4	3,4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA） Nilai batas arus pendek tingkat kapasitas putus	L	M	S	L	M	S	L	M
IcukA） Nilai batas arus pendek kapasitas putus	12	35	12	35	50	12	35	50
IC（kA） Nilai kapasitas pemutusan hubung singkat	6	22	6	22	35	6	22	35
Nilai batas sirkuit pendek kapasitas putus	4500		3000			2500
Kehidupan operasi (siklus)	8500		7000			6500
Jarak busur (mm）	0、<50		0、<50			<50

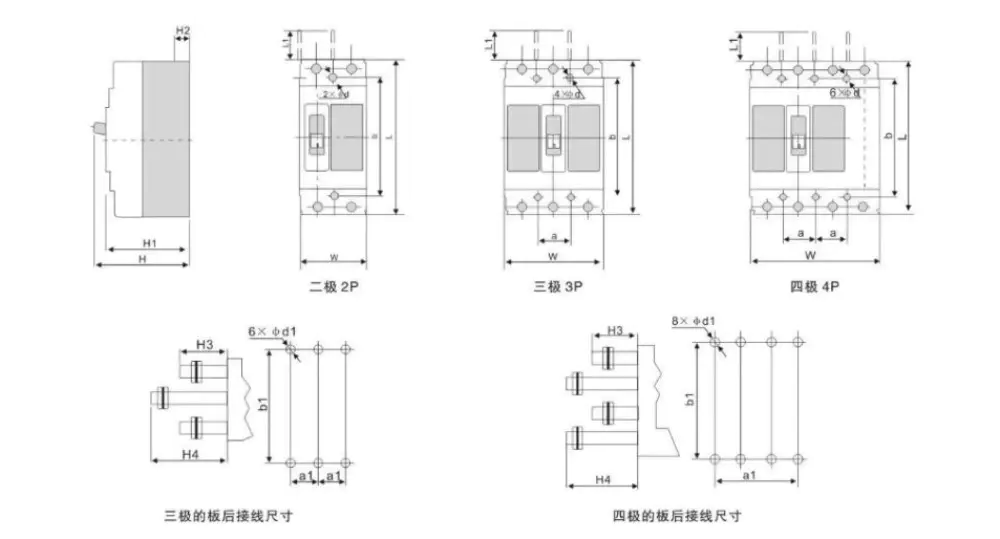

Dimensi
Ukuran instalasi
