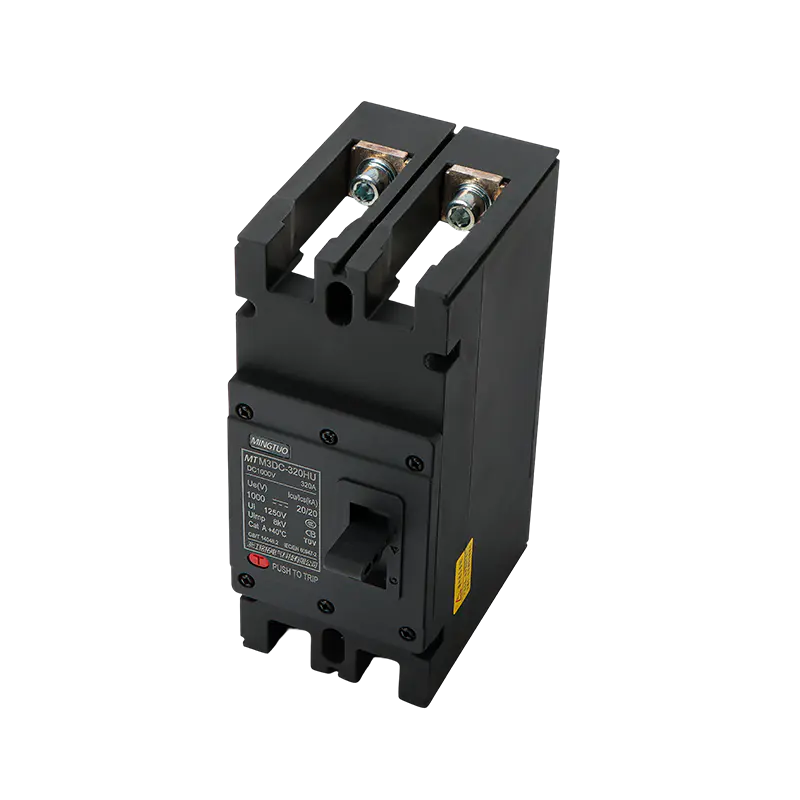

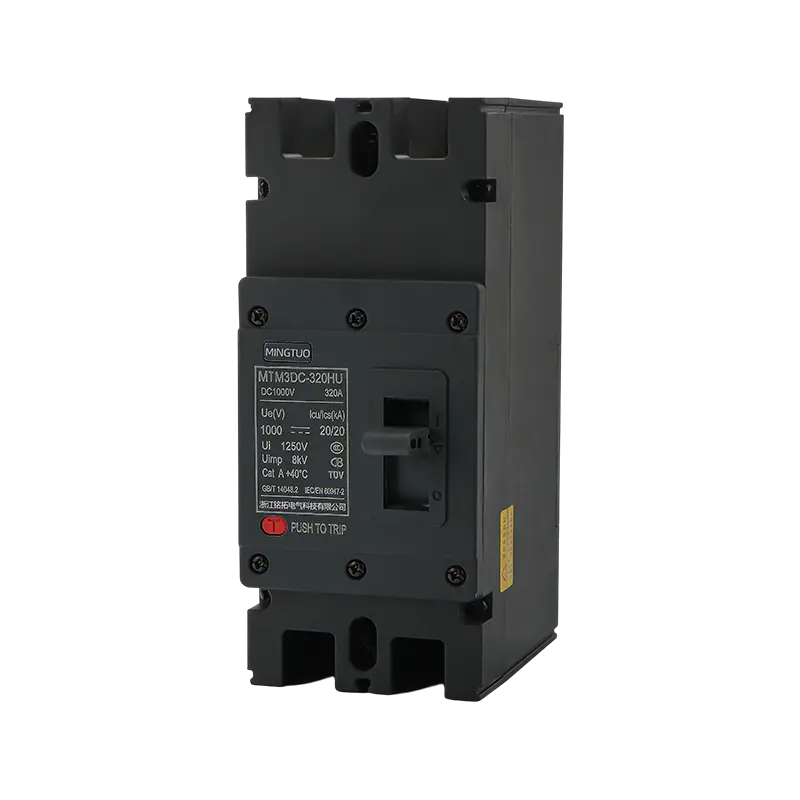

Rumah / Produk / Pemutus Sirkuit Kotak Cetakan / MCCB Seri MTM3 / Pemutus Sirkuit Surya PV DC MCCB 1000V 630A untuk Perlindungan Panel
Pemutus sirkuit ini memberikan perlindungan kelebihan beban, korsleting, dan gangguan busur listrik yang andal untuk sisi DC fotovoltaik melalui alur kerja "mendeteksi kesalahan → tersandung cepat→ pemadaman busur magnetis", sekaligus mendukung isolasi yang aman dan pemantauan status untuk memastikan pengoperasian sistem yang aman dan stabil.
Sesuai dengan standar keselamatan internasional yang ketat, pemutus arus kami menjalani pengujian ketat untuk memastikan kinerja yang tak tergoyahkan sepanjang masa pakai sistem Anda selama 25 tahun.
| 1. Performa DC Unggul | Kapasitas pemutusan tinggi hingga 25kA pada 1000–1500V DC Deteksi kesalahan dan interupsi secepat kilat 0,5 ms Penekanan busur DC yang andal untuk melindungi peralatan dan personel |
| 2. Daya Tahan Luar Biasa | Housing tahan UV dengan rating IP65 Tahan korosi semprotan garam, diuji selama 1000 jam Minimum 20.000 siklus operasi mekanis Beroperasi dengan andal dalam kondisi lingkungan ekstrem |
| 3. Fitur Cerdas | Pemantauan kesalahan terintegrasi dan kemampuan operasi jarak jauh Hapus indikator status untuk pemantauan sistem waktu nyata Teknologi kompensasi suhu untuk meningkatkan perlindungan |
| 4. Jaminan Mutu Bersertifikat | Bersertifikasi TÜV Rheinland, sesuai dengan UL 489B Kepatuhan standar IEC 60947-2 100% diuji di pabrik sebelum pengiriman untuk kinerja yang konsisten |
| 5. Instalasi & Perawatan Mudah | 35% lebih ringkas dibandingkan pemutus DC konvensional Pemasangan aksesori tanpa alat dan terminal koneksi menghadap ke depan Serbaguna untuk pemasangan rel DIN atau panel |
| 6. Efisiensi Biaya | Masa pakai lebih lama dibandingkan solusi standar Mengurangi persyaratan pemeliharaan Harga langsung dari pabrik dengan garansi 3 tahun dan dukungan global |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Untuk menjamin keselamatan transportasi, produk listrik kami diekspor dalam peti kayu yang diperkuat. Peti-peti tersebut menjalani perlakuan panas dan diberi tanda ISPM-15, sehingga memungkinkan proses bea cukai yang cepat. Desain dasar yang ditinggikan memudahkan pengoperasian forklift, sementara pengikat internal yang menyerap guncangan memastikan produk tiba dalam keadaan utuh. Semua peti bagian luar diberi label dengan jelas dan mematuhi standar logistik internasional.
-

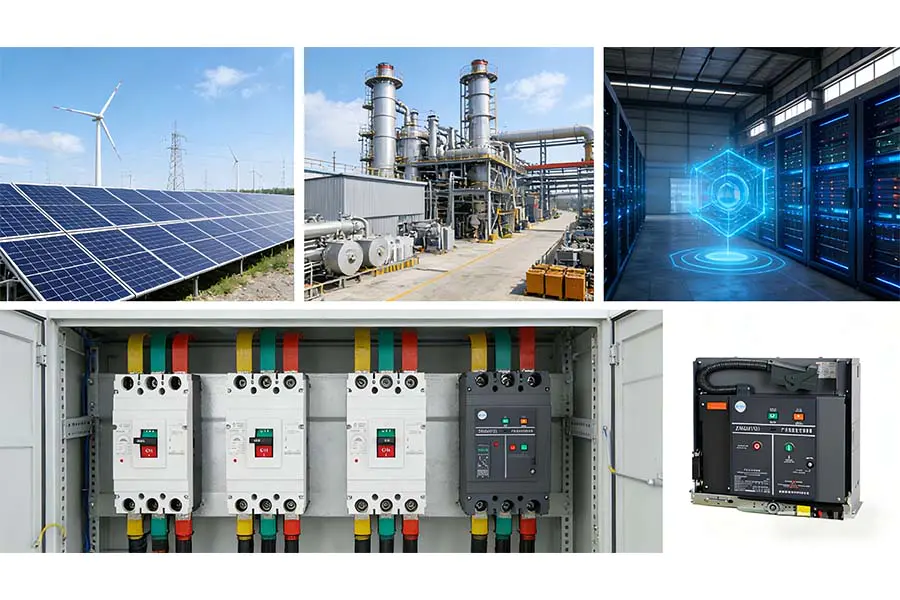

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EKSTERIOR |  |  | |||||
| Bingkai cangkang | Model SRM3DC-320 | SRM3DC-400 | |||||
| Jumlah tiang | 2 | tiga | 2 | tiga | |||
| Tegangan kerja terukur Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Tegangan isolasi terukur Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Nilai dampak menahan tegangan Uimp(kV) | delapan | 12 | 12 | ||||
| Nilai arus In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 225,250,315,350,400 | |||||
| Nilai batas kapasitas pemutusan hubung singkat Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(cincin 2 kutub) 20[3-tiang senar) |
| satu | satu | / | 70 | 40 | 20 | 20[2－senar tiang) 25(string 3 kutub) | |
| Mode ksatuksi Ics(kA) dari kapasitas pemutusan hubung singkat yang beroperasi | Ic=100%Icu | ||||||
| Atas dan bawah, bawah dan atas (2P, 320/3P) Masuk dan keluar, naik dan keluar (3P) | |||||||
| Kategori penggunaan | A | ||||||
| Apakah itu memiliki fungsi isolasi? | Jadilah
| ||||||
| Suhu lingkungan pengoperasian | -35℃~ 70℃ | ||||||
| Kehidupan mekanis (waktu) | 20000 | sepuluh ribu | |||||
| Kehidupan listrik (kali) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Memenuhi kriteria | IEC/EN 60947-2、GB/T 14048.2 | ||||||

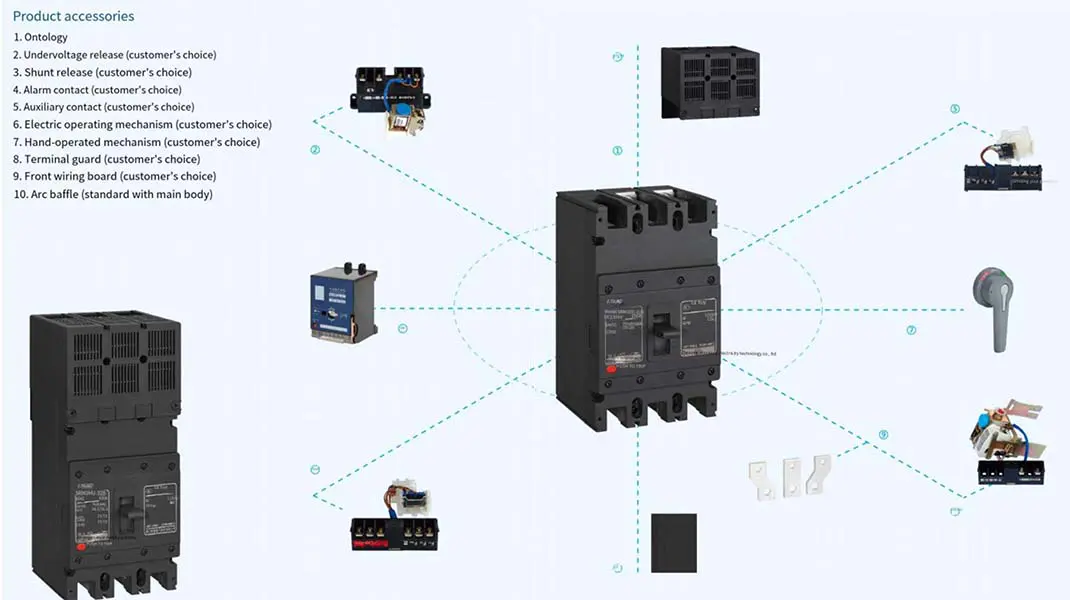

| Lampiran | Pisahkan eksitasi, bantu, alarm, operasi manual dan operasi listrik | ||||||
| Otentikasi | CCC, CE, TUV | ||||||
| ukuran (panjang × lebar × tinggi) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Keterangan | Bingkai shell 320 dibagi menjadi H: pemutusan tinggi, R: tipe pembatas arus | ||||||
| EKSTERIOR |  |  | ||||||

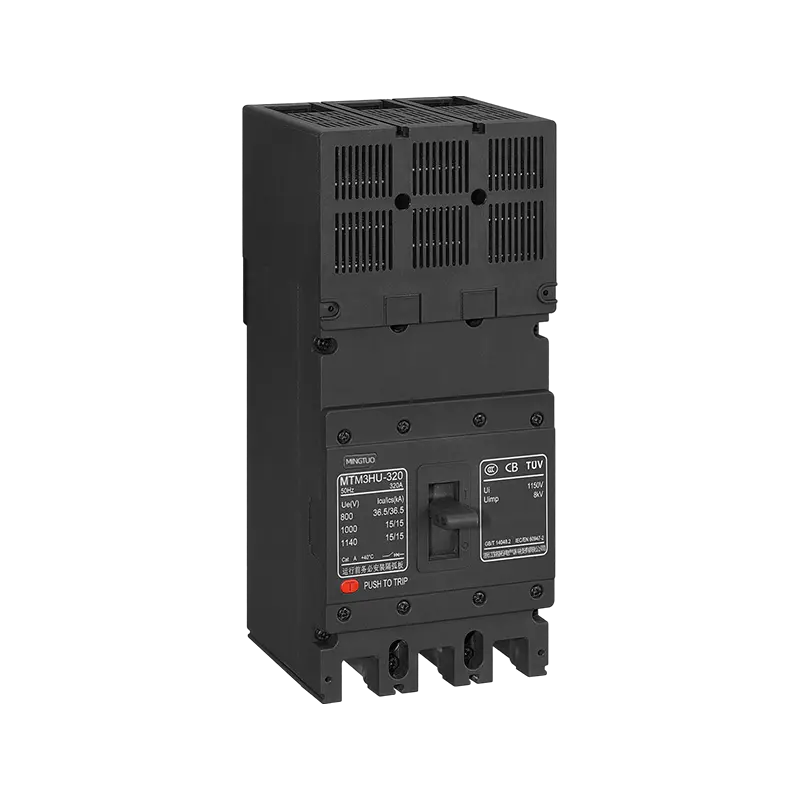

| Bingkai cangkang | SRM3HU-320 | SRM3HU-400 | ||||||
| Jumlah tiang | tiga | tiga | ||||||
| Tegangan kerja terukur Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Tegangan isolasi terukur Ui(V) | AC1150 | |||||||
| Nilai dampak menahan tegangan Uimp(kV) | delapan | 12 | ||||||
| Nilai arus In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 250、280、315、320 、350、empat ratus | ||||||
| Nilai batas kapasitas pemutusan hubung singkat Icu(kA) | delapany-five | 50 | 36.5 | 10 | delapany-five | 50 | 36.5 | 10 |
| satu | ! | satu | satu | 100 | 60 | 50 | 15 | |
| Mode ksatuksi Ics(kA) dari kapasitas pemutusan hubung singkat yang beroperasi | Ic=100%Icu | |||||||
| Kategori penggunaan | A | |||||||
| Apakah itu memiliki fungsi isolasi? | Jadilah | |||||||
| Suhu lingkungan pengoperasian | -35℃~ 70℃ | |||||||
| Kehidupan mekanis (waktu) | 20000 | sepuluh ribu | ||||||
| Kehidupan listrik (kali) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Memenuhi kriteria | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Lampiran | Pisahkan eksitasi, bantu, alarm, operasi manual dan operasi listrik | |||||||
| Otentikasi | CCC, CE, TUV | |||||||
| ukuran (panjang × lebar × tinggi) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Keterangan | Bingkai shell 320 dibagi menjadi H: pemutusan tinggi, R: tipe pembatas arus | |||||||
| EKSTERIOR |  | | ||||||
| Bingkai cangkang | SRM3HU-630 | SRM3HU-800 | ||||||
| Jumlah tiang | tiga | tiga | ||||||
| Tegangan kerja terukur Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Tegangan isolasi terukur Ui(V) | AC1150 | |||||||
| Nilai dampak menahan tegangan Uimp(kV) | 12 | 12 | ||||||
| Nilai arus In(A) | 500 630 | 700、delapan ratus | ||||||
| Nilai batas kapasitas pemutusan hubung singkat Icu(kA) | delapany-five | 50 | 36.5 | 10 | delapany-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Mode ksatuksi Ics(kA) dari kapasitas pemutusan hubung singkat yang beroperasi | Ic=100%Icu | |||||||
| Kategori penggunaan | A | |||||||
| Apakah itu memiliki fungsi isolasi? | Jadilah | |||||||
| Suhu lingkungan pengoperasian | -35℃~ 70℃ | |||||||
| Kehidupan mekanis (waktu) | 5000 | sepuluh ribu | ||||||
| Kehidupan listrik (kali) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Memenuhi kriteria | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Lampiran | Pisahkan eksitasi, bantu, alarm, operasi manual dan operasi listrik | |||||||
| Otentikasi | CCC, CE, TUV | |||||||
| ukuran (panjang × lebar × tinggi) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| EKSTERIOR |  |  | ||||||

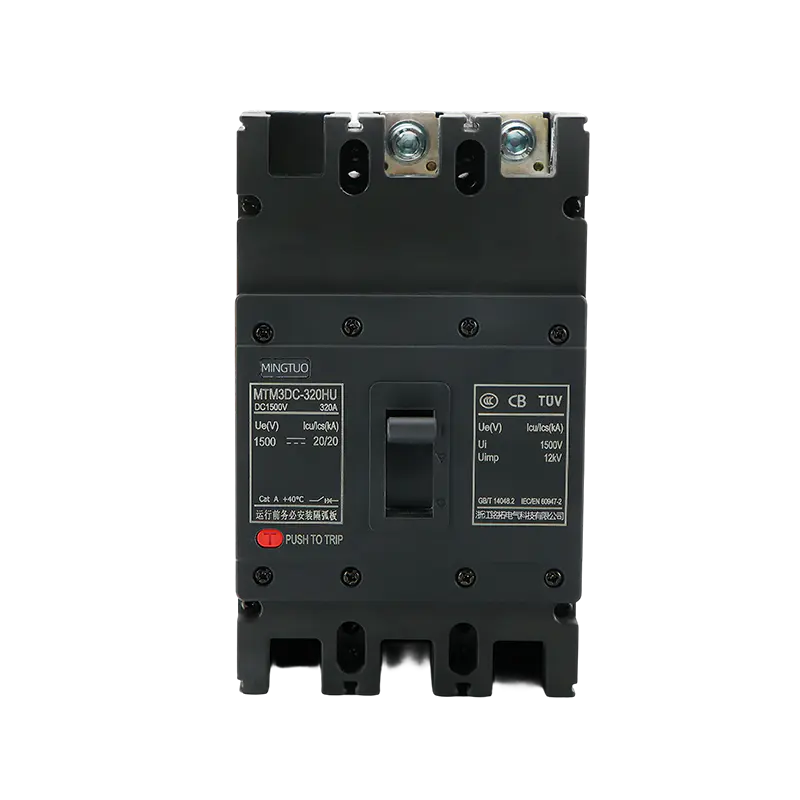

| Bingkai cangkang | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Jumlah tiang | 2-tiga | 2-tiga | ||||||
| Tegangan kerja terukur Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Tegangan isolasi terukur Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Nilai dampak menahan tegangan Uimp(kV) | delapan | 12 | 12 | |||||
| Nilai arus In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,350 | 225、250、315、350、empat ratus | ||||||
| Nilai batas kapasitas pemutusan hubung singkat Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(senar 2 kutub) 20(string 3 kutub) | |
| satu | satu | / | 70 | 40 | 20 | 20(2 senar kutub) 25(string 3 kutub) | ||
| Mode ksatuksi Ics(kA) dari kapasitas pemutusan hubung singkat yang beroperasi | Ic=100%Icu | |||||||
| Kategori penggunaan | A | |||||||
| Apakah itu memiliki fungsi isolasi? | Jadilah | |||||||
| Suhu lingkungan pengoperasian | -35℃~ 70℃ | |||||||
| Kehidupan mekanis (waktu) | 20000 | sepuluh ribu | ||||||
| Kehidupan listrik (kali) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Memenuhi kriteria | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Lampiran | Pisahkan eksitasi, bantu, alarm, operasi manual dan operasi listrik | |||||||
| Otentikasi | CCC, CE, TUV | |||||||
| ukuran (panjang × lebar × tinggi) (mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
