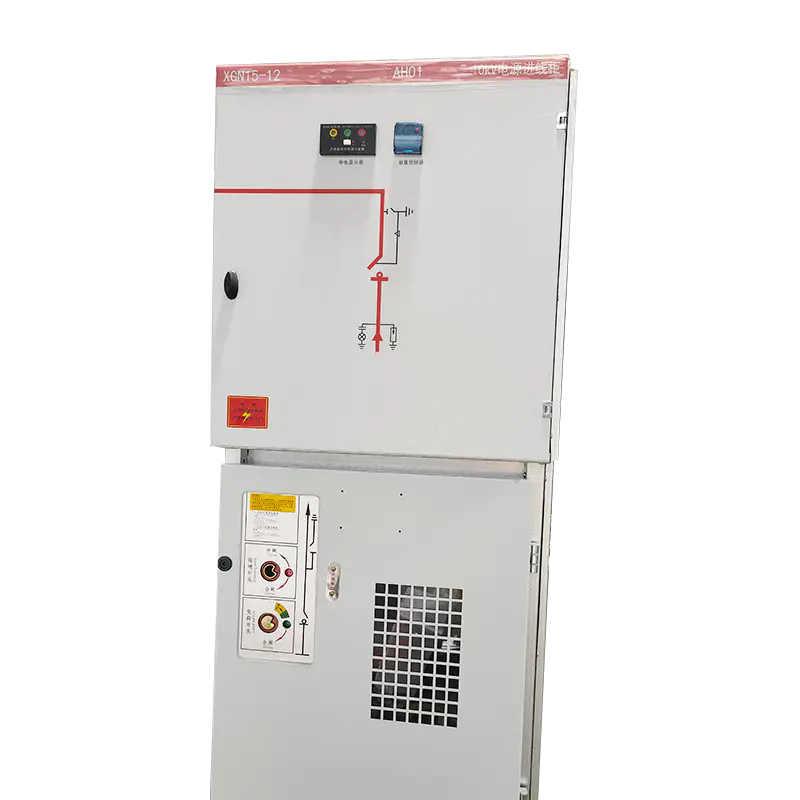

Ikhtisar Produk
Kabinet berinsulasi gas ramah lingkungan adalah peralatan distribusi daya bebas SF₆ dalam & luar ruangan terintegrasi baru yang dikembangkan secara independen oleh Mingtuo Electric. Ini meninggalkan gas rumah kaca sulfur heksafluorida tradisional dan mengadopsi udara kering atau nitrogen sebagai media isolasi dan pemadam busur api yang ramah lingkungan. Pemutus tegangan tinggi, sakelar pembumian, pemutus sirkuit vakum, CT/PT, serta unit pengukuran & kontrol sekunder semuanya terintegrasi ke dalam tangki bensin tertutup.
Peralatan ini mendukung catu daya jaringan cincin dan mode catu daya tunggal terminal. Hal ini banyak diterapkan dalam renovasi jaringan listrik perkotaan, komunitas perumahan, plaza komersial, pembangkit listrik penyimpanan energi PV, kawasan industri dan proyek pasokan listrik konstruksi sementara. Ini berfungsi sebagai pengganti ramah lingkungan rendah karbon untuk lemari berinsulasi gas SF₆ tradisional, trafo yang dipasang di bantalan Amerika, dan gardu induk prefabrikasi Eropa.
Keunggulan Produk Inti
3.1 Nol Emisi Gas Rumah Kaca, Rendah Karbon & Ramah Lingkungan
Tangki bensin yang tersegel menggunakan udara kering atau nitrogen dengan kemurnian tinggi sebagai media isolasi dan pemadam busur api tanpa gas rumah kaca SF₆ atau zat berbahaya yang mengandung fluor, dengan potensi pemanasan global mendekati nol. Hal ini sesuai dengan kebijakan karbon ganda nasional dan standar penawaran jaringan listrik ramah lingkungan. Media isolasi dapat langsung habis dan didaur ulang setelah peralatan dinonaktifkan, sehingga mengurangi biaya pembuangan limbah berbahaya dan mewujudkan operasi rendah karbon dengan siklus hidup penuh.
3.2 Tangki Gas Tertutup Terintegrasi yang Kompak, Area Pendudukan Kecil
Semua komponen tegangan tinggi primer terintegrasi di dalam tangki bensin baja tahan karat yang tertutup rapat. Ukuran kabinet keseluruhan jauh lebih kecil daripada gardu induk kotak Eropa dan switchgear berinsulasi udara tradisional dengan kapasitas yang sama. Desain modular terintegrasi sangat mengurangi biaya pondasi sipil, menyederhanakan transportasi laut & darat, serta memungkinkan pemasangan dan penentuan posisi di lokasi dengan cepat.
3.3 Struktur Aman Terisolasi Sepenuhnya, Perawatan Rendah
Semua bagian aktif bertegangan tinggi dimasukkan ke dalam tangki bensin bersegel logam tanpa ada komponen aktif yang terbuka. Desain insulasi yang tertutup sepenuhnya memastikan tidak adanya elektrifikasi pada permukaan kabinet untuk pengoperasian sentuh yang aman. Sirkuit pembumian independen dan interlock multi mekanis (penutupan/pembumian/interlock pintu kabinet) mencegah kecelakaan sengatan listrik yang disebabkan oleh kesalahan pengoperasian.
Tangki bensin yang disegel mengisolasi kelembapan, debu, dan kondensasi untuk menghindari oksidasi dan penuaan media insulasi, mendukung pengoperasian bebas perawatan jangka panjang dalam kondisi kerja normal. Trafo plug-in standar dan terminal sekunder memungkinkan penggantian komponen yang rusak dengan cepat tanpa membongkar tangki bensin utama.
3.4 Kabinet Luar Ruangan Anti Korosi, Dapat Beradaptasi dengan Lingkungan Keras
Kabinet terbuat dari lembaran baja canai dingin tebal dengan lapisan penyemprotan elektrostatis anti karat khusus luar ruangan, tahan terhadap hujan, pasir, kelembapan tinggi, dan suhu ekstrem. Desain bagian atas yang miring mempercepat drainase air hujan, dan pintu kabinet multi-segel dengan perlindungan berperingkat IP beradaptasi dengan wilayah selatan yang hujan, wilayah utara yang dingin, dan lingkungan kabut garam pesisir.
3.5 Kompartemen Tegangan Rendah yang Dapat Disesuaikan & Ekspansi Cerdas
Kompartemen tegangan rendah sudah terpasang dengan banyak rel pemasangan, mendukung pemutus sirkuit opsional, pengukur daya multi-fungsi, sakelar transfer otomatis ATS, modul kompensasi daya reaktif, dan perangkat pemantauan cerdas. Antarmuka komunikasi RS485 standar memungkinkan koneksi tanpa batas dengan distribusi daya cerdas dan sistem pemantauan jarak jauh penyimpanan energi PV untuk mewujudkan pengukuran jarak jauh, sinyal jarak jauh, dan kendali jarak jauh.

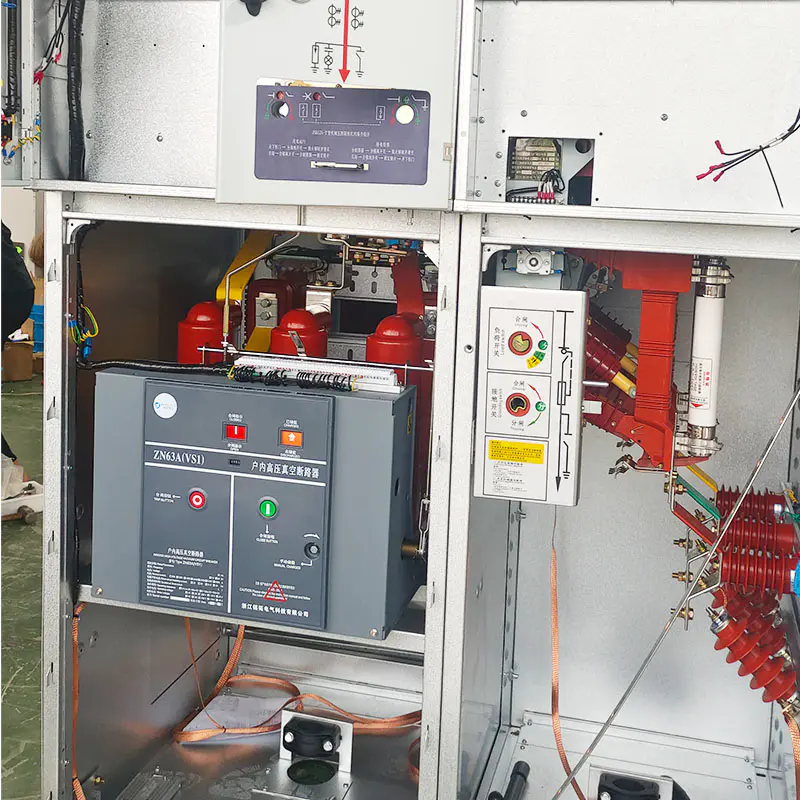

3.6 Sirkuit Utama Rugi Rendah & Andal Tinggi
Pemutus vakum bawaan memberikan kinerja pemutusan yang stabil dengan arus pendek yang kuat dan ketahanan beban berlebih. Struktur busbar tembaga yang dioptimalkan mengurangi kehilangan sirkuit dan kebisingan pengoperasian. Kabinet ini mendukung pengoperasian berkelanjutan dengan beban berat dalam jangka waktu lama, ideal untuk skenario beban tinggi seperti pabrik dan stasiun penyimpanan energi.
Tabel Parameter Teknis
| Barang | Spesifikasi |
| Model | Kabinet Berinsulasi Gas Ramah Lingkungan (Kabinet Ramah Lingkungan) |
| Dinilai Tegangan Tinggi | Tegangan Operasional 10kV / Maks 12kV |
| Dinilai Tegangan Rendah | AC 0.4kV (Tiga Fase Empat Kawat) |
| Frekuensi yang Dinilai | 50Hz |
| Rentang Nilai Saat Ini | 630A ~ 1250A |
| Menahan Arus dalam Waktu Singkat | 20kA / 25kA (4dtk) |
| Frekuensi Daya 1 menit Menahan Tegangan | 35kV (Sisi HV) |
| Impuls Petir Menahan Tegangan | 75kV |
| Media Isolasi & Pemadam Busur | Udara Kering / Nitrogen (Bebas SF₆) |
| Kelas Perlindungan Kandang | IP34 (Luar Ruangan) / IP30 (Dalam Ruangan) |
| Suhu Sekitar | -45℃ ~ 55℃ |
| Tingkat Kebisingan (Jarak 1m) | ≤55dB |
| Tipe Instalasi | Pemasangan kabinet dalam ruangan / Pemasangan pada bantalan lantai luar ruangan |

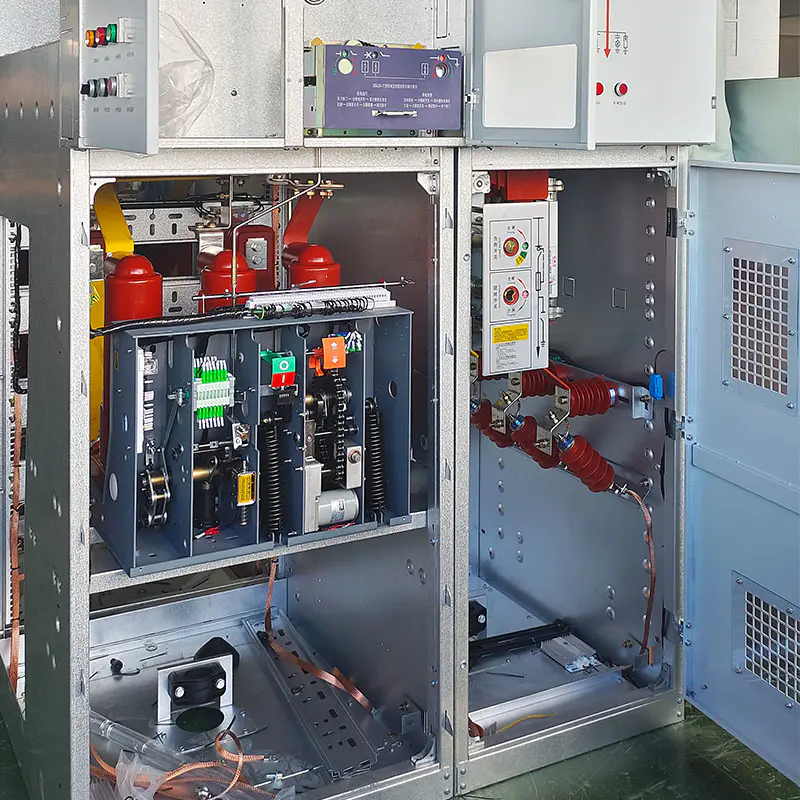

Struktur

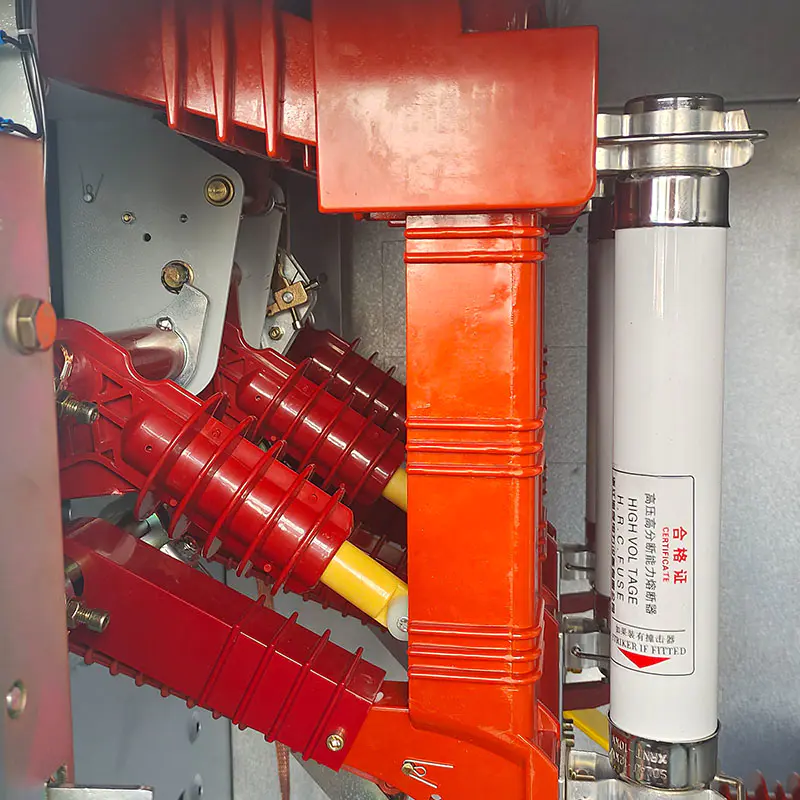

Tangki bensin baja tahan karat yang tersegel sepenuhnya mengintegrasikan pemutus sirkuit vakum, pemisah, sakelar pembumian, pengukur tekanan gas, dan perangkat pelepas tekanan tahan ledakan. Semua komponen bertegangan tinggi yang hidup disegel di dalam media udara kering/nitrogen untuk mengisolasi kelembapan dan debu eksternal. Antarmuka pemantauan tekanan dan deteksi kebocoran gas disediakan untuk inspeksi online. Dilengkapi dengan interlock mekanis lima pencegahan penuh untuk menghindari kesalahan pengoperasian yang berbahaya seperti penutupan sakelar pembumian di bawah beban dan pembukaan pintu kabinet utama secara langsung.
5.1 Kompartemen Keluar Tegangan Rendah Independen (Sisi Kanan)
Dipisahkan secara fisik dari tangki bensin tegangan tinggi dengan partisi baja. Tata letak rel standar memungkinkan pemasangan MCCB, meteran multi-fungsi, ATS, kompensasi daya reaktif, dan modul komunikasi cerdas. Kompartemen terminal kabel sekunder independen memastikan kabel rapi dan perawatan mudah.

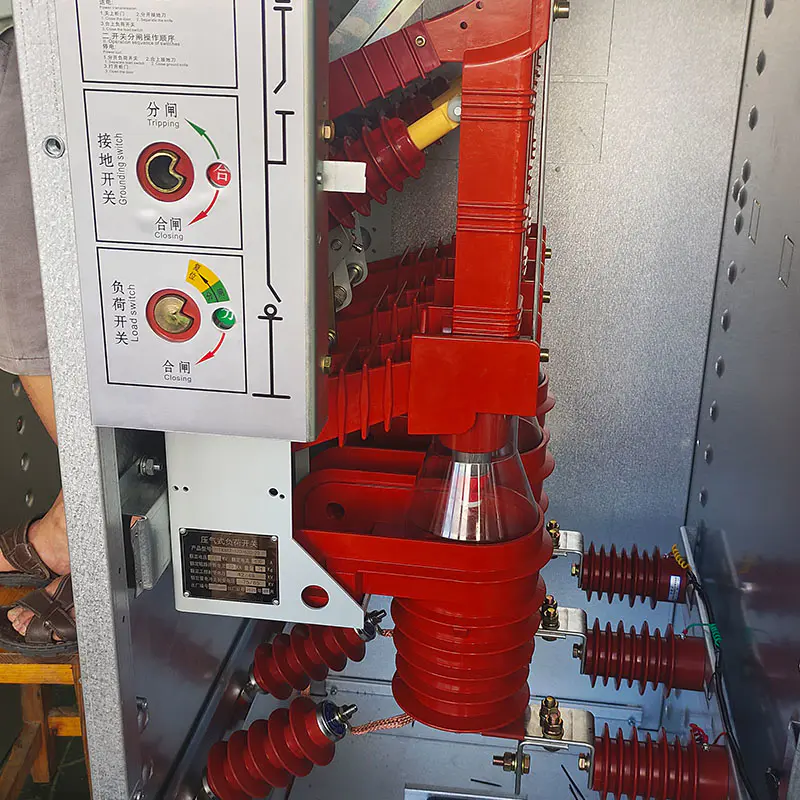

5.2 Kompartemen Operasi & Pemantauan (Sisi Kiri)

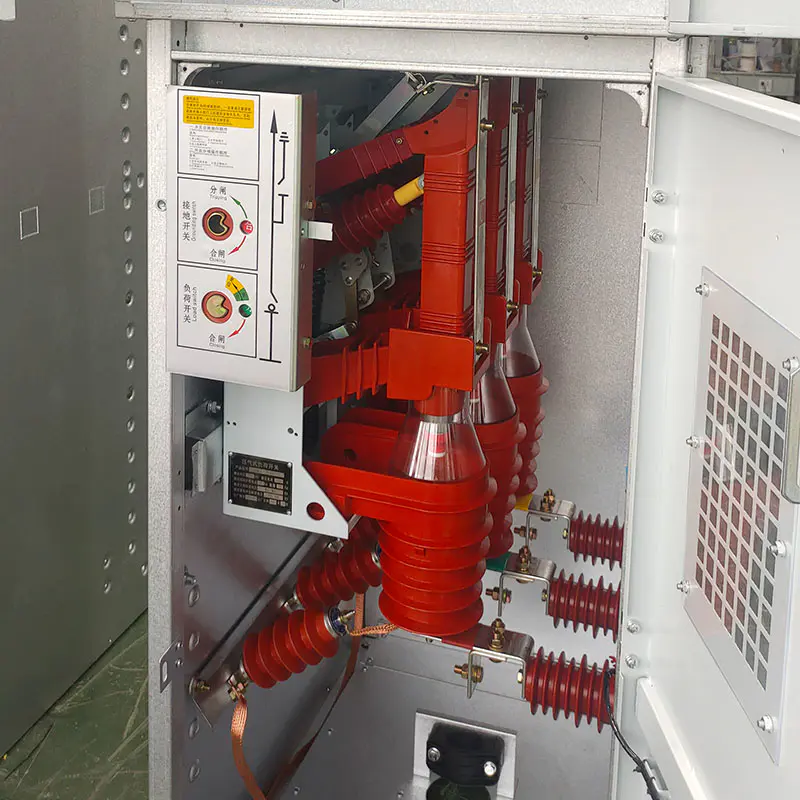

Tata letak terpusat pada pegangan pengoperasian, indikator tampilan langsung, pengukur pemantauan tekanan gas, dan pengontrol suhu & kelembaban. Jendela pengamatan visual memungkinkan melihat langsung status penutupan/pembukaan sakelar tanpa membuka Kabinet Terintegrasi Luar 5.3

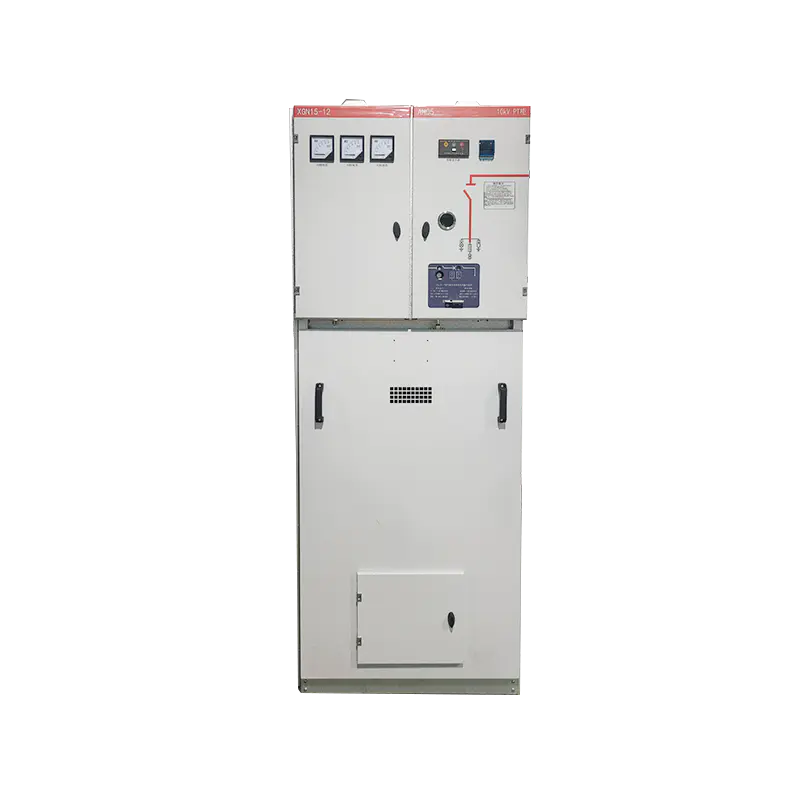

Kabinet baja canai dingin satu bagian dengan bagian atas miring untuk drainase air hujan yang cepat. Lapisan elektrostatik anti karat anti korosi diterapkan secara keseluruhan. Beberapa pintu kabinet yang dapat dikunci secara independen memisahkan kompartemen tegangan tinggi, tegangan rendah, dan pengoperasian untuk zona pemeliharaan yang lebih aman.
Skenario Aplikasi
Proyek Kota: Renovasi jaringan listrik perkotaan, terowongan jalan raya, angkutan kereta api, pasokan listrik konstruksi sementara untuk teknik kota, distribusi listrik penerangan jalan terpusat
Bangunan Komersial & Perumahan: Komunitas perumahan, sekolah, rumah sakit, pusat perbelanjaan komersial dan gedung perkantoran
Industri Energi Baru: Pembangkit listrik fotovoltaik terdistribusi, ladang angin, dan penyimpanan energi yang mendukung distribusi listrik
Kawasan Industri: Bengkel pabrik, perusahaan pertambangan, dan pasokan listrik terpusat di zona industri
Proyek Percontohan Rendah Karbon: Taman Nihil Karbon Pemerintah, netralitas karbon mendukung proyek distribusi listrik dengan persyaratan wajib bebas SF₆
Peningkatan Jaringan Distribusi Tenaga Listrik Pedesaan
