0.4kV Sirkuit Pendek Tinggi Menahan Kabinet Sakelar Tegangan Rendah

Ikhtisar Produk

Switchgear tegangan rendah yang dapat ditarik MNS adalah peralatan distribusi daya lengkap yang dapat ditarik secara modular. Hal ini banyak diterapkan dalam distribusi daya tegangan rendah untuk pabrik industri, bangunan komersial, proyek penyimpanan fotovoltaik & energi, pabrik pengolahan limbah, mengadopsi solusi unit laci independen untuk mewujudkan pasokan daya terpusat dan perlindungan untuk beberapa sirkuit beban.

Keunggulan Produk Inti

Desain Modular Aman yang Dapat Ditarik

Setiap sirkuit berhubungan dengan unit laci independen dengan interlock mekanis tiga posisi (Bekerja / Uji / Isolasi). Laci tidak dapat ditarik keluar dalam status tertutup untuk menghindari risiko penyumbatan langsung. Pemeliharaan satu sirkuit yang rusak dapat dilakukan tanpa mematikan seluruh kabinet, sehingga sangat memperpendek waktu henti.

Pengoperasian yang Nyaman & Penggantian Cepat

Laci yang rusak dapat langsung dikeluarkan dan diganti dengan laci cadangan untuk pemeliharaan yang efisien di lokasi. Laci mengadopsi dimensi universal standar untuk mendukung perluasan kapasitas yang fleksibel.

Tata Letak Rapi & Perawatan yang Divisualisasikan

Pintu kabinet dilengkapi dengan pegangan pengoperasian, meteran multifungsi, dan lampu indikator berjalan. Data pengoperasian seperti arus dan tegangan dapat diperiksa tanpa membuka kabinet.

Kompatibilitas Tinggi untuk Set Lengkap

Kabinet dapat dilengkapi dengan MCCB, kontaktor AC, relai beban berlebih termal, meter pintar, perangkat pelindung lonjakan arus, dan komponen lainnya. Kustomisasi tersedia untuk sirkuit motor, sirkuit penerangan, sirkuit konversi frekuensi, dll.

Kinerja Perlindungan yang Andal

Kabinet terbuat dari pelat baja canai dingin dengan tingkat perlindungan IP30. Sirkuit daya primer dan sirkuit kontrol sekunder diisolasi untuk mencegah penyebaran gangguan.

Skenario Aplikasi

Distribusi daya di bengkel pabrik, kontrol listrik pompa air HVAC, pabrik pengolahan limbah, ruang daya kompleks komersial, sistem daya tambahan stasiun penyimpanan fotovoltaik dan energi, distribusi daya tegangan rendah untuk pusat data.

Barang	Spesifikasi
Model	Switchgear Tegangan Rendah yang Dapat Ditarik MNS
Nilai Tegangan Pengoperasian	AC 380/400V (Tiga Fase Empat Kawat)
Tegangan Isolasi Terukur	690V
Frekuensi yang Dinilai	50Hz
Nilai Bus Saat Ini	630A ~ 4000A
Rentang Unit Laci Saat Ini	16A ~ 630A
Menahan Arus dalam Waktu Singkat	Opsional 30kA/1dtk, 50kA/1dtk
Kelas Perlindungan	IP30 (Aplikasi Dalam Ruangan)
Tipe Instalasi	Pemasangan Lantai Dalam Ruangan

1.mp4
2.mp4
2_1.mp4
4.mp4
5.mp4
6.mp4
7.mp4
8.mp4

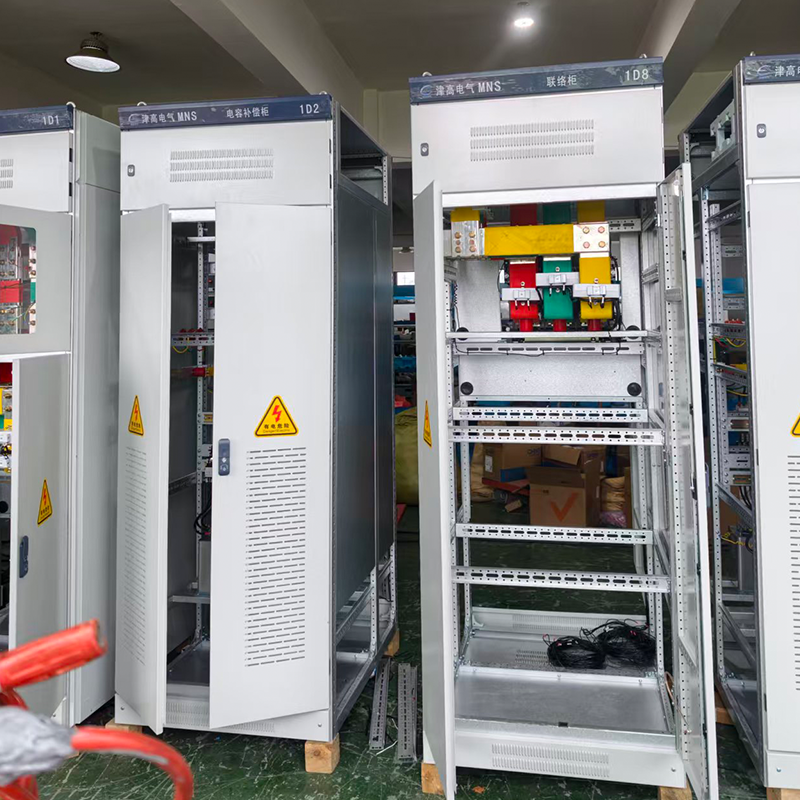

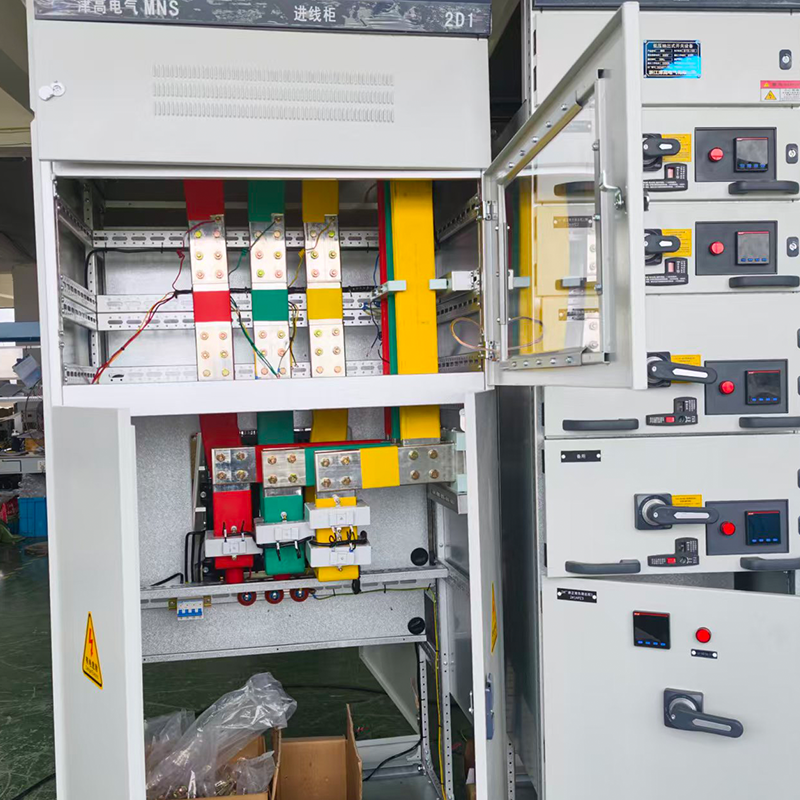

Kompartemen Busbar (Atas / Belakang Kabinet)

Dilengkapi dengan busbar utama horizontal dan busbar cabang vertikal yang dipisahkan oleh selongsong isolasi untuk distribusi daya.

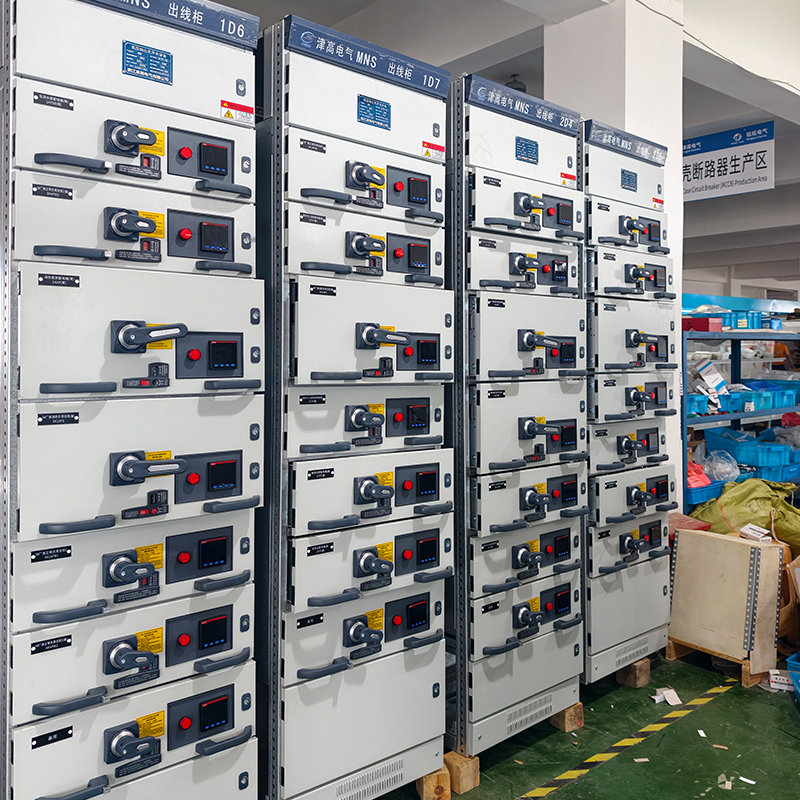

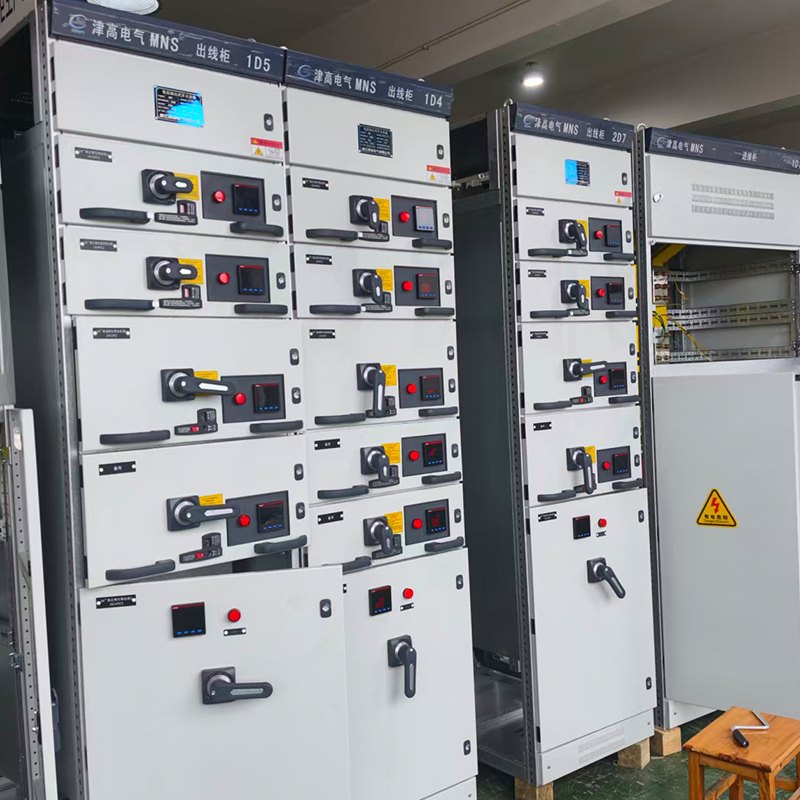

Kompartemen Fungsional Laci (Area Depan seperti yang ditunjukkan pada gambar)

Unit laci independen modular. Setiap laci biasanya dilengkapi dengan MCCB, komponen kontrol (kontaktor/relai termal) dan meteran listrik multifungsi. Ini berisi kontak bergerak/statis primer dan soket sinyal sekunder, yang secara otomatis menghubungkan sinyal daya dan kontrol setelah laci didorong masuk.

Kompartemen Outlet Kabel (Kabinet Bawah)

Untuk memasang dan memasang kabel beban; kabel daya dan kabel sinyal dirutekan secara terpisah.

Kompartemen Kontrol Sekunder

Disusun dengan blok terminal, miniatur pemutus arus dan rangkaian perolehan sinyal. Komunikasi RS485 didukung untuk koneksi ke sistem pemantauan daya cerdas di latar belakang.
